Гидролинии рабочего оборудования (2)(стрела) — HITACHI ZX30U-5A

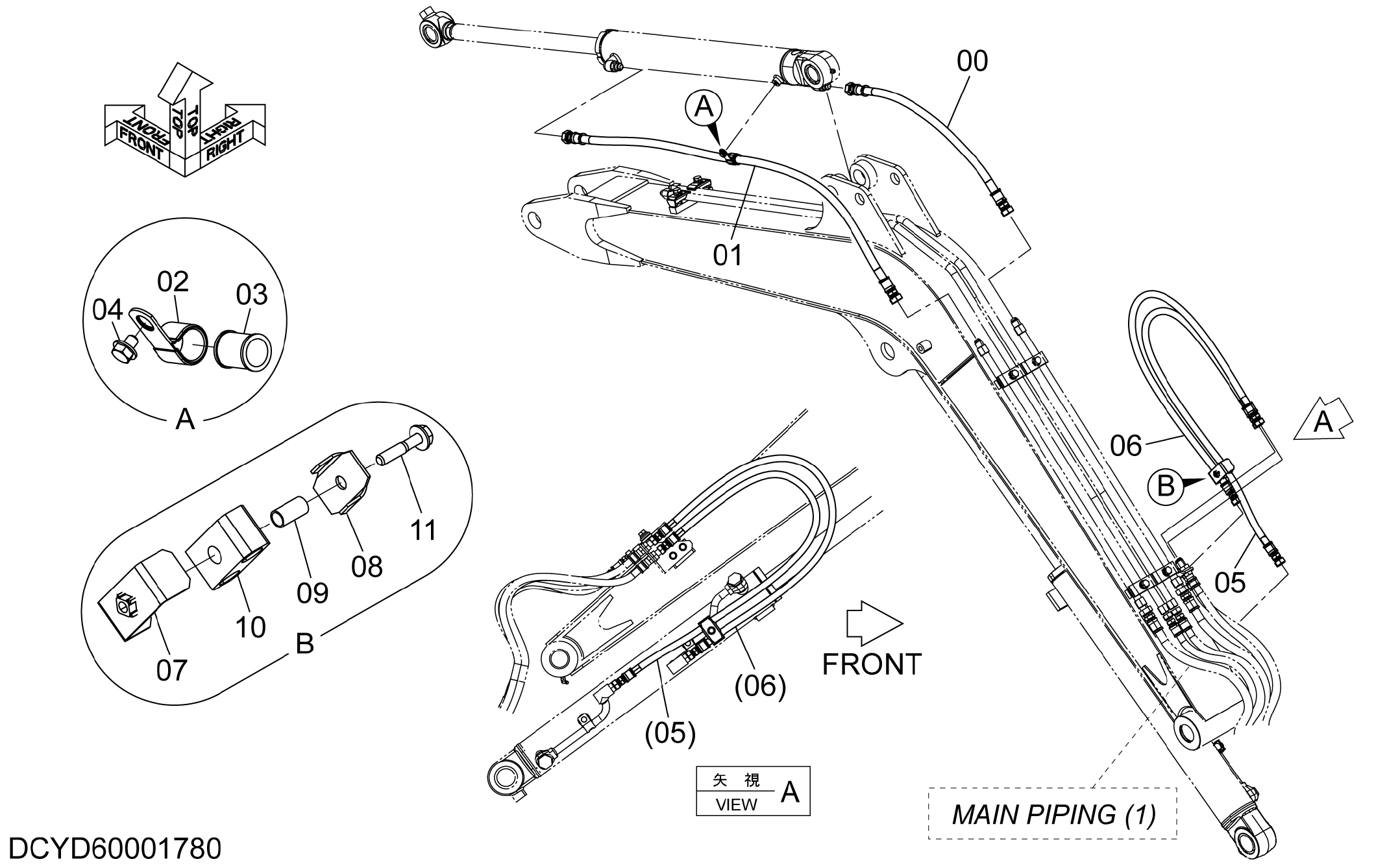

Заводская схема «Гидролинии рабочего оборудования (2)(стрела)» для HITACHI ZX30U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4696441 | Шланг | 1 |
| 01 | 4696442 | Шланг | 1 |
| 02 | 4190277 | Зажим | 1 |
| 03 | 4374995 | Резиновая втулка | 1 |
| 04 | J260812 | Болт с шайбой | 1 |
| 04A | J900812 | Болт | 1 |
| 04B | A590108 | Плоская шайба | 1 |
| 05 | 4660245 | Шланг | 1 |
| 06 | 4633406 | Шланг | 1 |
| 07 | 9763240 | Хомут | 1 |
| 08 | 4625425 | Крышка | 1 |
| 09 | 4391196 | Проставка | 1 |
| 10 | 4402284 | Резиновая втулка | 1 |
| 11 | J260840 | Болт с шайбой | 1 |
| 11A | J900840 | Болт | 1 |
| 11B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
