Кожух маховика и масляный сумп — HITACHI ZX30U-3F

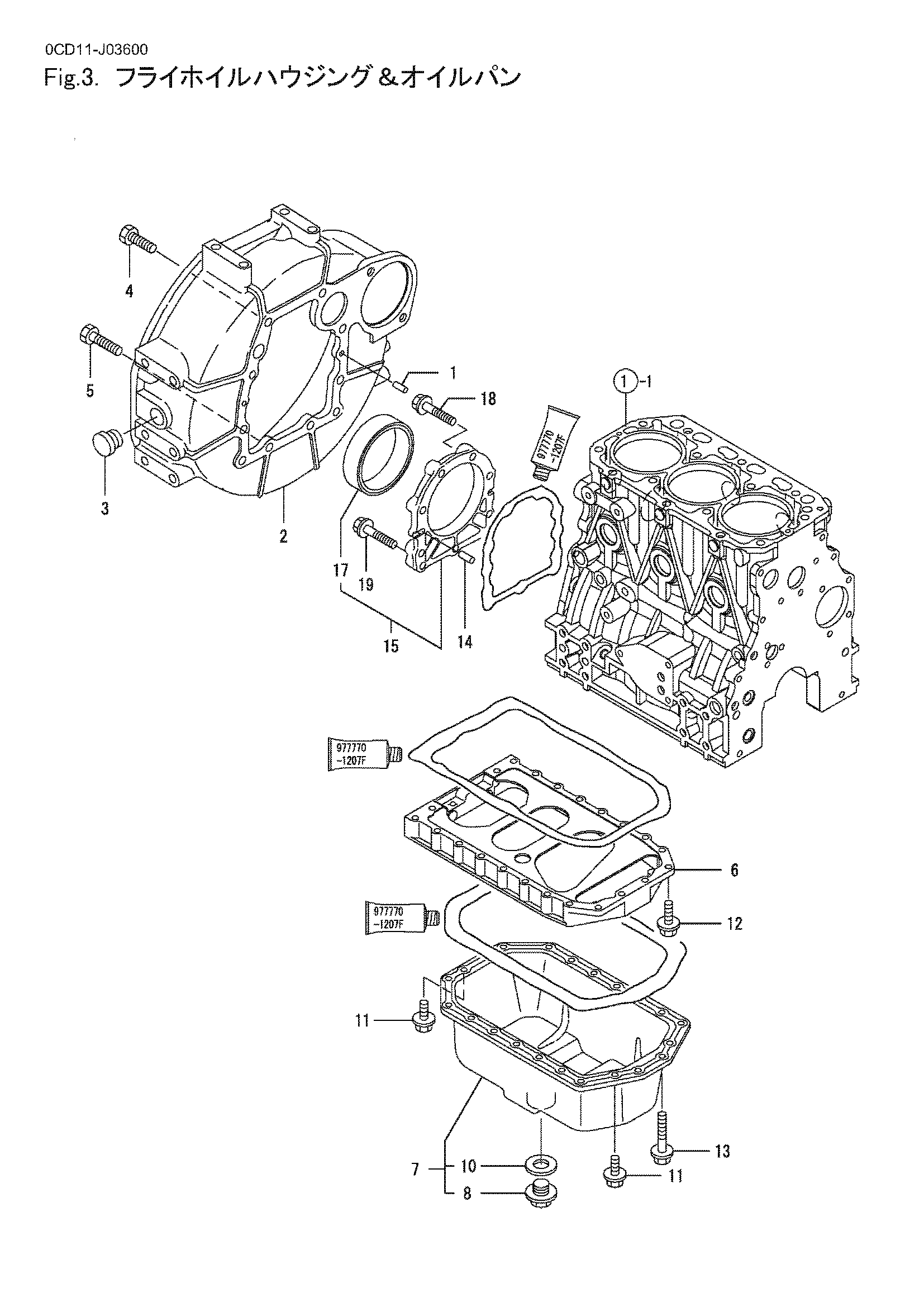

Заводская схема «Кожух маховика и масляный сумп» для HITACHI ZX30U-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 129100-01580 | Параллел палец, M8X16 | 2 |
| 2 | 129612-01600 | Корпус, маховик | 1 |
| 3 | 119620-01750 | Колпачок, маховик крышка | 1 |
| 4 | 26206-100252 | Болт M10X25 | 6 |
| 5 | 26206-100302 | Болт M10X30 | 4 |
| 6 | 129100-01730 | Проставка, масляный сумп | 1 |
| 7 | 129136-01780 | Сумп в сборе, луб.оил | 1 |
| 8 | 119640-01640 | Дренажный пробка M22 | 1 |
| 10 | 22190-220002 | Шайба, 22 | 1 |
| 11 | 26106-080162 | Болт M 8X 16 с покрытием | 4 |
| 12 | 26106-080252 | Болт M 8X 25 с покрытием | 2 |
| 13 | 26106-080452 | Болт M 8X 45 с покрытием | 20 |
| 14 | 129100-01580 | Параллел палец, M8X16 | 2 |
| 15 | 129648-01600 | Корпус в сборе, масляный уплотнение | 1 |
| 17 | 129648-01780 | Уплотнение, масляный | 1 |
| 18 | 129486-01670 | Болт, M8X30 | 6 |
| 19 | 26106-080352 | Болт M 8X 35 с покрытием | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30U-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
