Каталог запчастей HITACHI
Кабина — HITACHI ZX30U-3F

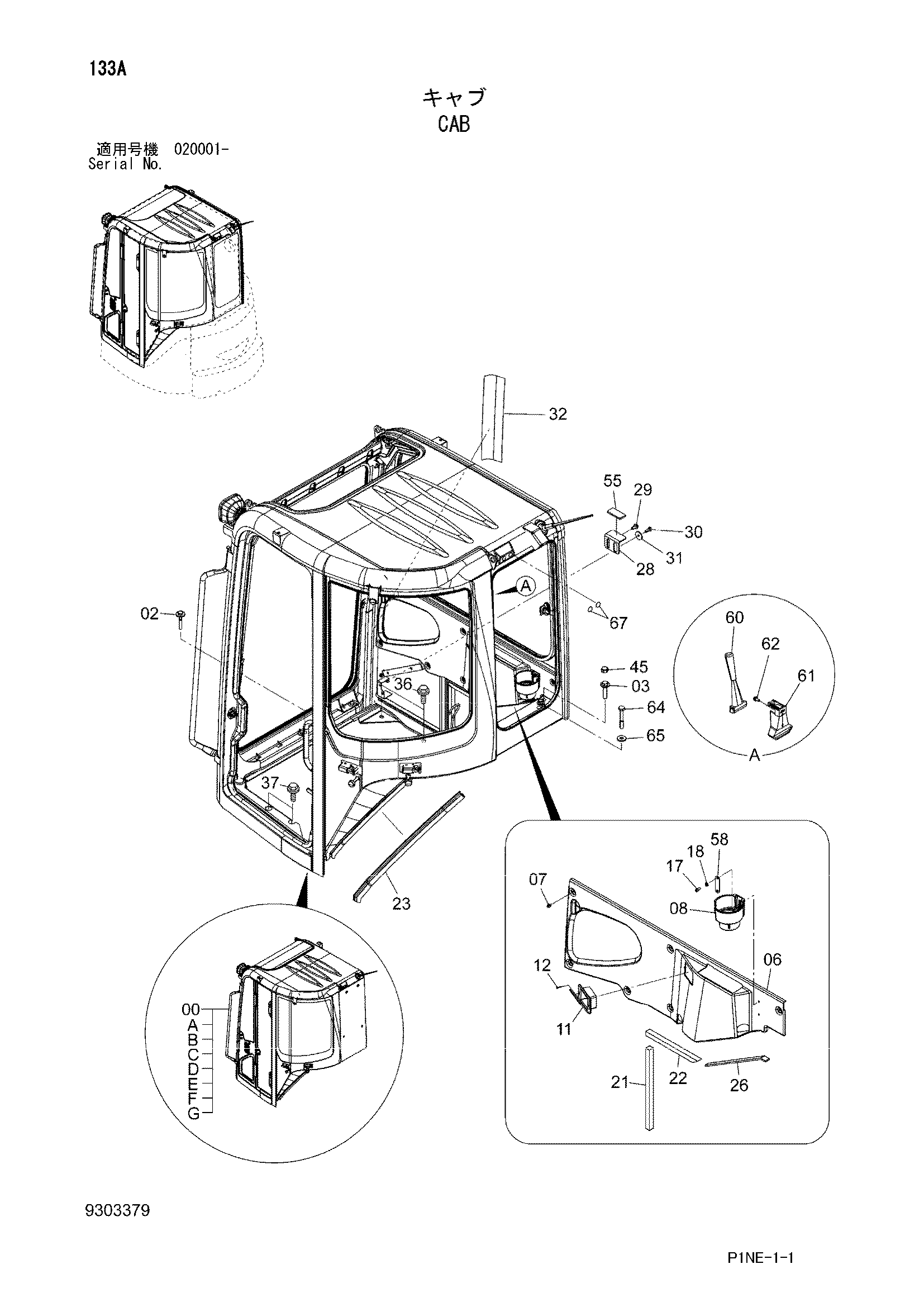

Заводская схема «Кабина» для HITACHI ZX30U-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4700511 | Кабина | 1 |
| 02 | J281065 | Болт с шайбой | 3 |
| 02A | J901065 | Болт | 1 |
| 02B | 4486055 | Шайба | 1 |
| 03 | J281260 | Болт с шайбой | 2 |
| 03A | J901260 | Болт | 1 |
| 03B | 4249324 | Шайба | 1 |
| 06 | 4690396 | Крышка | 1 |
| 07 | J680612 | Винт с шайбой | 6 |
| 08 | 4626962 | Держатель | 1 |
| 11 | 4627502 | Асхтрай | 1 |
| 12 | M470416 | Винт | 2 |
| 17 | J780620 | Болт с внутренним шестигранником | 2 |
| 18 | J222006 | Шайба | 2 |
| 21 | 4635277 | Резиновая прокладка | 1 |
| 22 | 4635278 | Резиновая прокладка | 1 |
| 23 | 4635279 | Уплотнитель | 1 |
| 26 | 4636340 | Резиновая прокладка | 1 |
| 28 | 4633959 | Кронштейн | 1 |
| 29 | J260820 | Болт с шайбой | 1 |
| 29A | J900820 | Болт | 1 |
| 29B | A590108 | Плоская шайба | 1 |
| 30 | J900820 | Болт | 1 |
| 31 | 4308365 | Шайба плаин | 1 |
| 32 | 4632343 | Сиденье | 1 |
| 36 | J271025 | Болт с шайбой | 2 |
| 36A | J901025 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 37 | J271040 | Болт с шайбой | 2 |
| 37A | J901040 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
| 45 | 4642322 | Колпачок | 2 |
| 55 | 4648128 | Резиновая прокладка | 1 |
| 58 | 4626724 | Пластина | 1 |
| 60 | 4362700 | Молоток | 1 |
| 61 | 2038764 | Кронштейн | 1 |
| 62 | J680512 | Винт с шайбой | 2 |
| 64 | J901280 | Болт | 3 |
| 65 | 449490 | Плоская шайба | 3 |
| 67 | 4679966 | Сиденье | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30U-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
