Детали пола (кабина)(2) — HITACHI ZX30U-3F

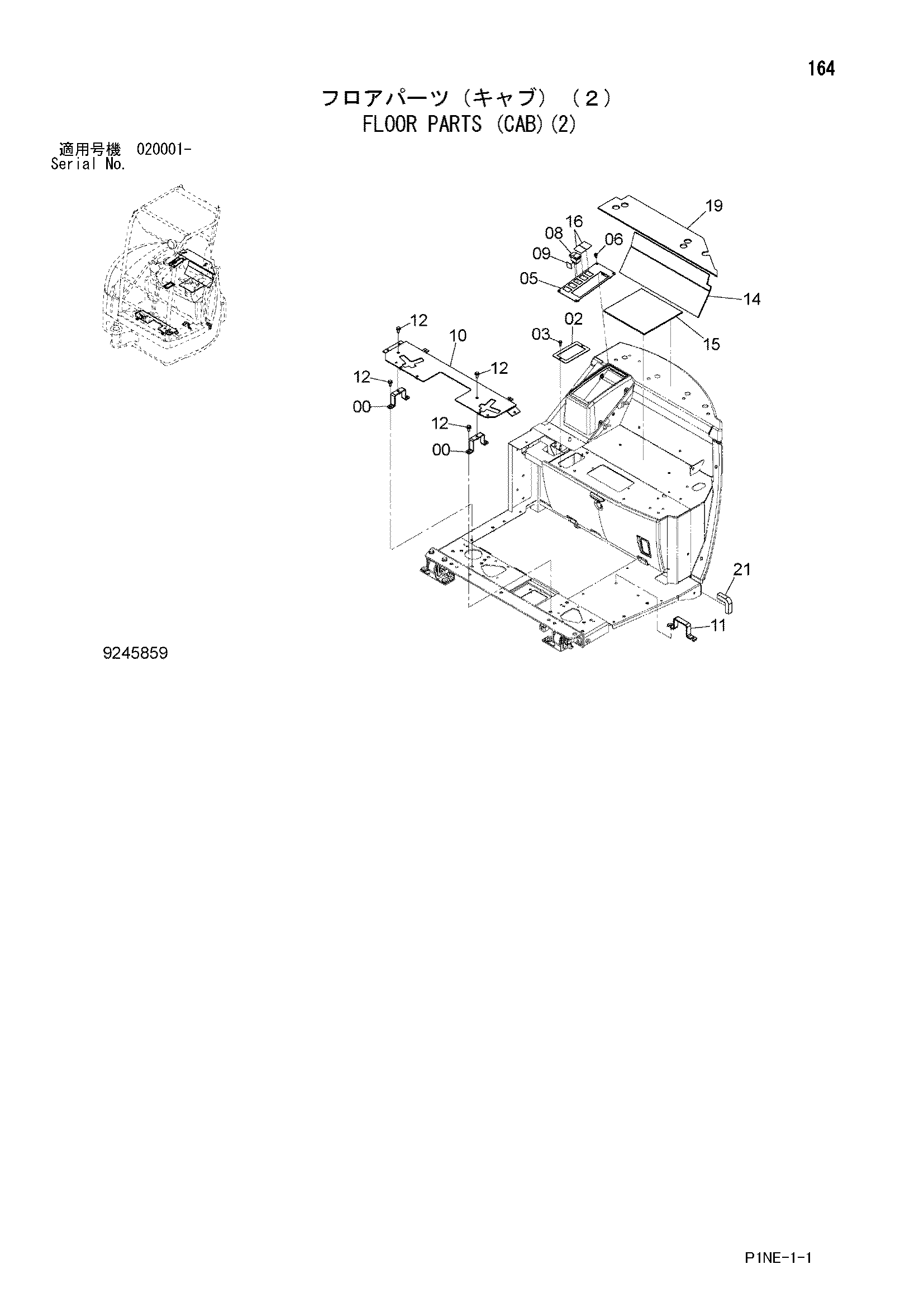

Заводская схема «Детали пола (кабина)(2)» для HITACHI ZX30U-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9762188 | Кронштейн | 2 |
| 02 | 8095400 | Сетка | 1 |
| 03 | J260620 | Болт с шайбой | 2 |
| 03A | J900620 | Болт | 1 |
| 03B | A590106 | Плоская шайба | 1 |
| 05 | 8097207 | Крышка | 1 |
| 06 | J680616 | Винт с шайбой | 4 |
| 08 | 4627509 | Выключатель | 1 |
| 09 | 4419643 | Уплотнение | 1 |
| 10 | 7046973 | Кронштейн | 1 |
| 11 | 4638630 | Кронштейн | 1 |
| 12 | J260820 | Болт с шайбой | 6 |
| 12A | J900820 | Болт | 1 |
| 12B | A590108 | Плоская шайба | 1 |
| 14 | 4632574 | Резиновая прокладка | 1 |
| 15 | 4632575 | Резиновая прокладка | 1 |
| 16 | 4633774 | Информационная табличка | 2 |
| 19 | 4635430 | Резиновая прокладка | 1 |
| 21 | 4643617 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30U-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
