Кондиционер (3) — HITACHI ZX30U-3F

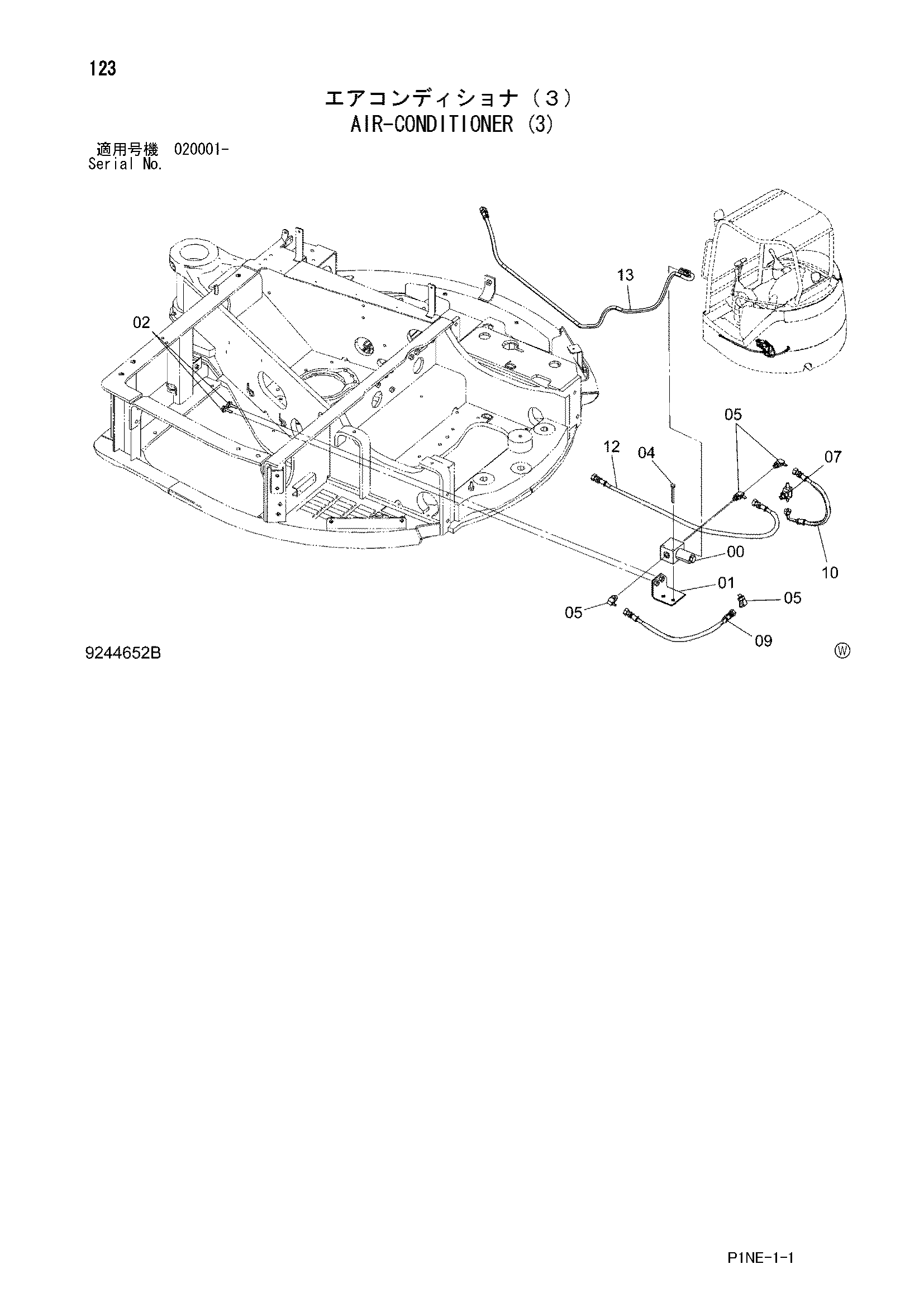

Заводская схема «Кондиционер (3)» для HITACHI ZX30U-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4614657 | Электромагнитный клапан | 1 |
| 01 | 9761935 | Кронштейн | 1 |
| 02 | J271030 | Болт с шайбой | 2 |
| 02A | J901030 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 04 | J260865 | Болт с шайбой | 2 |
| 04A | J900865 | Болт | 1 |
| 04B | A590108 | Плоская шайба | 1 |
| 05 | A852322 | Угловой штуцер | 4 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4249344 | Тройник | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4627175 | Шланг | 1 |
| 10 | 4627176 | Шланг | 1 |
| 12 | 4663967 | Шланг (AT) | 1 |
| 13 | 4680726 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30U-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
