Головка блока цилиндров и боннет — HITACHI ZX30U-3F

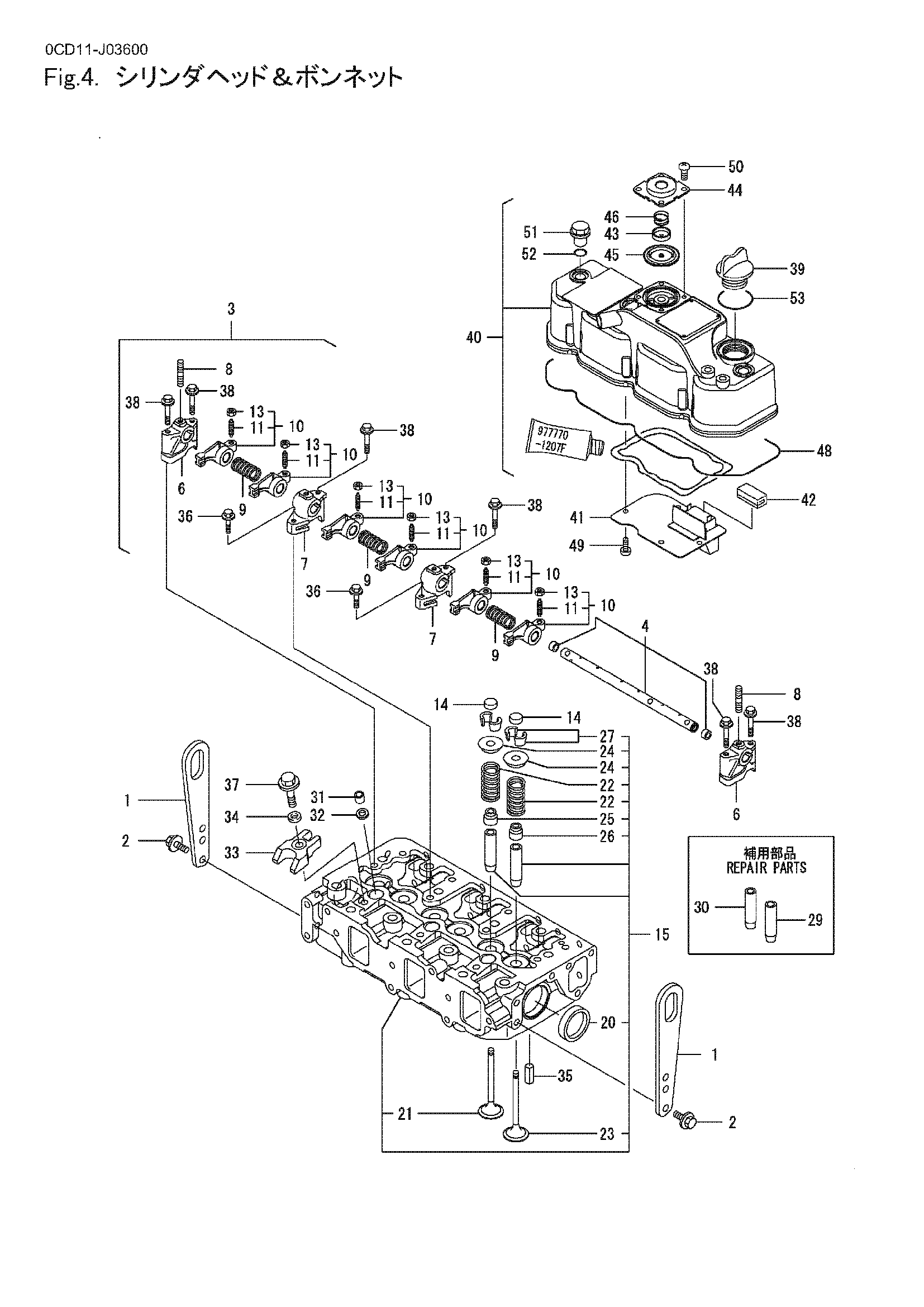

Заводская схема «Головка блока цилиндров и боннет» для HITACHI ZX30U-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 129900-07900 | Лифтер, двигатель | 2 |
| 2 | 26106-080162 | Болт M 8X 16 с покрытием | 4 |
| 3 | 129004-11241 | Вал в сборе, коромысло | 1 |
| 4 | 129004-11251 | Вал, коромысло рукоять | 1 |
| 6 | 119802-11260 | Опора, рукоять A | 2 |
| 7 | 119802-11270 | Опора, рукоять B | 2 |
| 8 | 119802-11280 | Шпилька | 3 |
| 9 | 129150-11280 | Пружина, вал | 3 |
| 10 | 129004-11650 | Рукоять комплект, коромысло | 6 |
| 11 | 129150-11230 | Винт, клапан регулировка | 6 |
| 13 | 129150-11750 | Гайка, M8 | 6 |
| 14 | 129150-11370 | Колпачок, клапан | 6 |
| 15 | 129004-11700 | Головка в сборе, гидроцилиндр | 1 |
| 20 | 27241-400000 | Пробка 40 | 2 |
| 21 | 129100-11112 | Клапан, выпускной | 3 |
| 22 | 129795-11120 | Пружина, клапан | 6 |
| 23 | 129004-11130 | Клапан, впускной | 3 |
| 24 | 129795-11180 | Фиксатор, пружина | 6 |
| 25 | 121400-11340 | Уплотнение, клапан стем | 3 |
| 26 | 124460-11340 | Уплотнение, клапан стем | 3 |
| 27 | 27310-080001 | Коттер, 8 | 6 |
| 29 | 120130-11860 | Направляющая, клапан | 3 |
| 30 | 129150-11810 | Направляющая, выпускной клапан | 3 |
| 31 | 119802-11870 | Защита, форсунка | 3 |
| 32 | 119625-11880 | Сиденье, форсунка | 3 |
| 33 | 129004-11900 | Фиксатор, форсунка | 3 |
| 34 | 120270-54410 | Шайба, инджектор | 3 |
| 35 | 22351-060012 | Пружина палец 6X12 | 2 |
| 36 | 26106-080252 | Болт M 8X 25 с покрытием | 2 |
| 37 | 26106-080352 | Болт M 8X 35 с покрытием | 3 |
| 38 | 26106-080502 | Болт M 8X 50 с покрытием | 6 |
| 39 | 124160-01751 | Крышка, заливная горловина | 1 |
| 40 | 129004-11350 | Боннет в сборе, головка | 1 |
| 41 | 129004-03010 | Пластина, баффле | 1 |
| 42 | 129150-03070 | Баффле, сапун | 1 |
| 43 | 119802-03110 | Пластина, центральный | 1 |
| 44 | 119802-03121 | Крышка, диапхрагм | 1 |
| 45 | 119802-03130 | Диапхрагм | 1 |
| 46 | 119802-03141 | Пружина, диапхрагм | 1 |
| 48 | 129004-11310 | Прокладка, боннет | 1 |
| 49 | 22857-500100 | Винт, M5X10 | 4 |
| 50 | 22857-500100 | Винт, M5X10 | 4 |
| 51 | 124160-11360 | Ручка | 3 |
| 52 | 24311-000120 | PACKING, P 12.0 | 3 |
| 53 | 24311-000320 | Уплотнительное кольцо 1A P-32.0 | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30U-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
