Кабина (1) — HITACHI ZX30U-3F

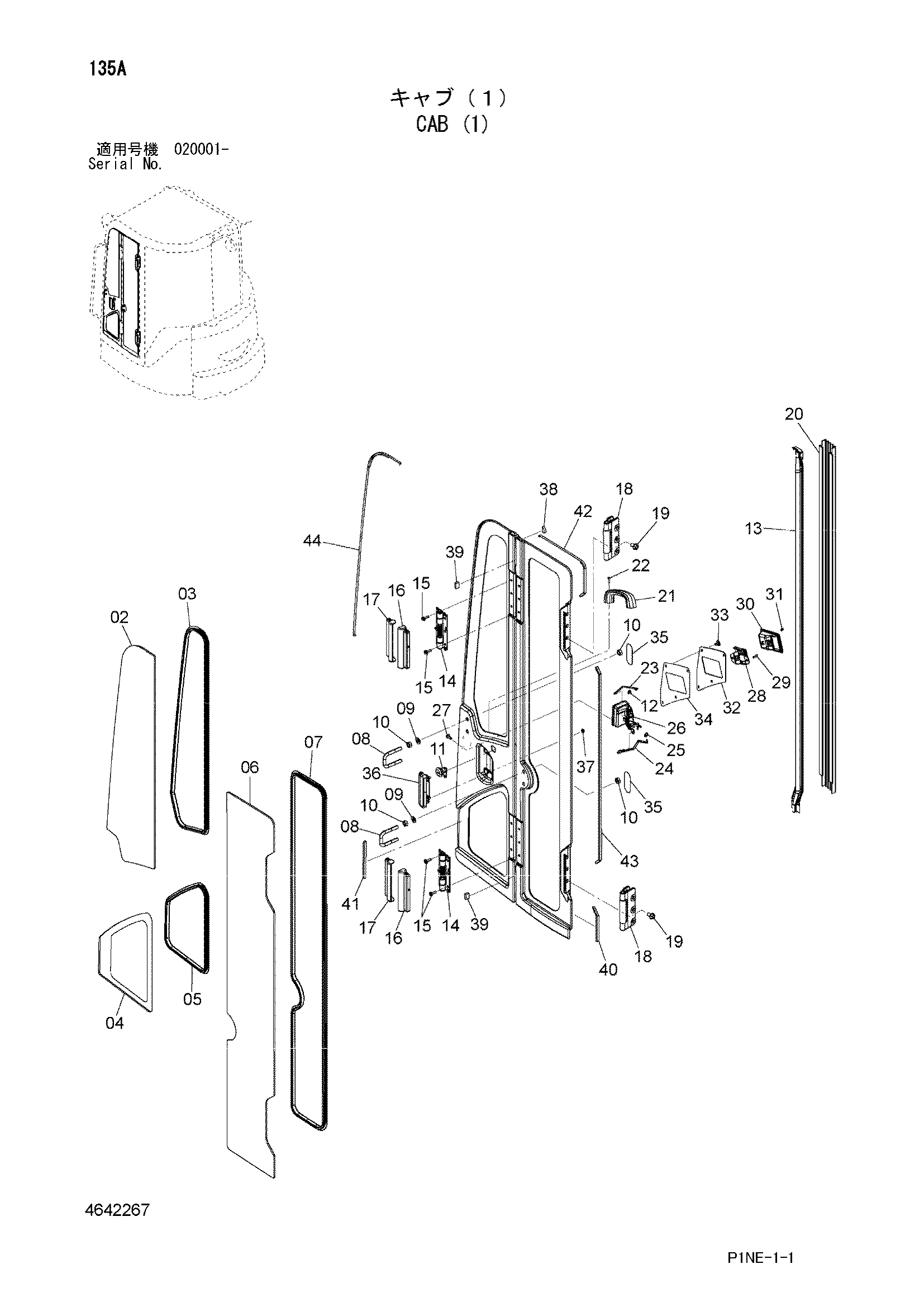

Заводская схема «Кабина (1)» для HITACHI ZX30U-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4642267 | Дверь | 1 | |
| 02 | 4635164 | Стекло | 1 |
| 03 | 4642320 | Уплотнительная окантовка | 1 |
| 04 | 4635165 | Стекло | 1 |
| 05 | 4642321 | Уплотнительная окантовка | 1 |
| 06 | 4635163 | Стекло | 1 |
| 07 | 4642323 | Уплотнительная окантовка | 1 |
| 08 | 4642324 | Ответная планка | 2 |
| 09 | 4646474 | Шайба | 4 |
| 10 | 4424763 | Гайка | 8 |
| 11 | 4424730 | Шпонка | 1 |
| 12 | 4625582 | Держатель | 1 |
| 13 | 4642326 | Уплотнение | 1 |
| 14 | 4642327 | Петля | 2 |
| 15 | 4427501 | Болт | 12 |
| 16 | 4642335 | Крышка | 2 |
| 17 | 4642336 | Крышка | 2 |
| 18 | 4348013 | Петля | 2 |
| 19 | 4424764 | Болт | 6 |
| 20 | 4642337 | Крышка | 1 |
| 21 | 4348027 | Рукоятка | 1 |
| 22 | 4424712 | Винт | 2 |
| 23 | 4680260 | Шток | 1 |
| 24 | 4642339 | Шток | 1 |
| 25 | 4436362 | Палец | 1 |
| 26 | 4348014 | Защёлка | 1 |
| 27 | 4380970 | Болт | 3 |
| 28 | 4348016 | Рукоятка | 1 |
| 29 | 4424712 | Винт | 2 |
| 30 | 4348017 | Крышка | 1 |
| 31 | 4646485 | Винт | 1 |
| 32 | 4642340 | Крышка | 1 |
| 33 | 4680259 | Заклёпка | 4 |
| 34 | 4642315 | Уплотнение | 1 |
| 35 | 4642341 | Уплотнение | 2 |
| 36 | 4348015 | Рукоятка | 1 |
| 37 | 4424761 | Гайка | 2 |
| 38 | 4680531 | Резиновая прокладка | 1 |
| 39 | 4680532 | Резиновая прокладка | 2 |
| 40 | 4673127 | Резиновая прокладка | 1 |
| 41 | 4674687 | Резиновая прокладка | 1 |
| 42 | 4673125 | Резиновая прокладка | 1 |
| 43 | 4673126 | Резиновая прокладка | 1 |
| 44 | 4674686 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30U-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
