PAT отвал рычаг (2-1)(4-пиллар навес) — HITACHI ZX30U-3

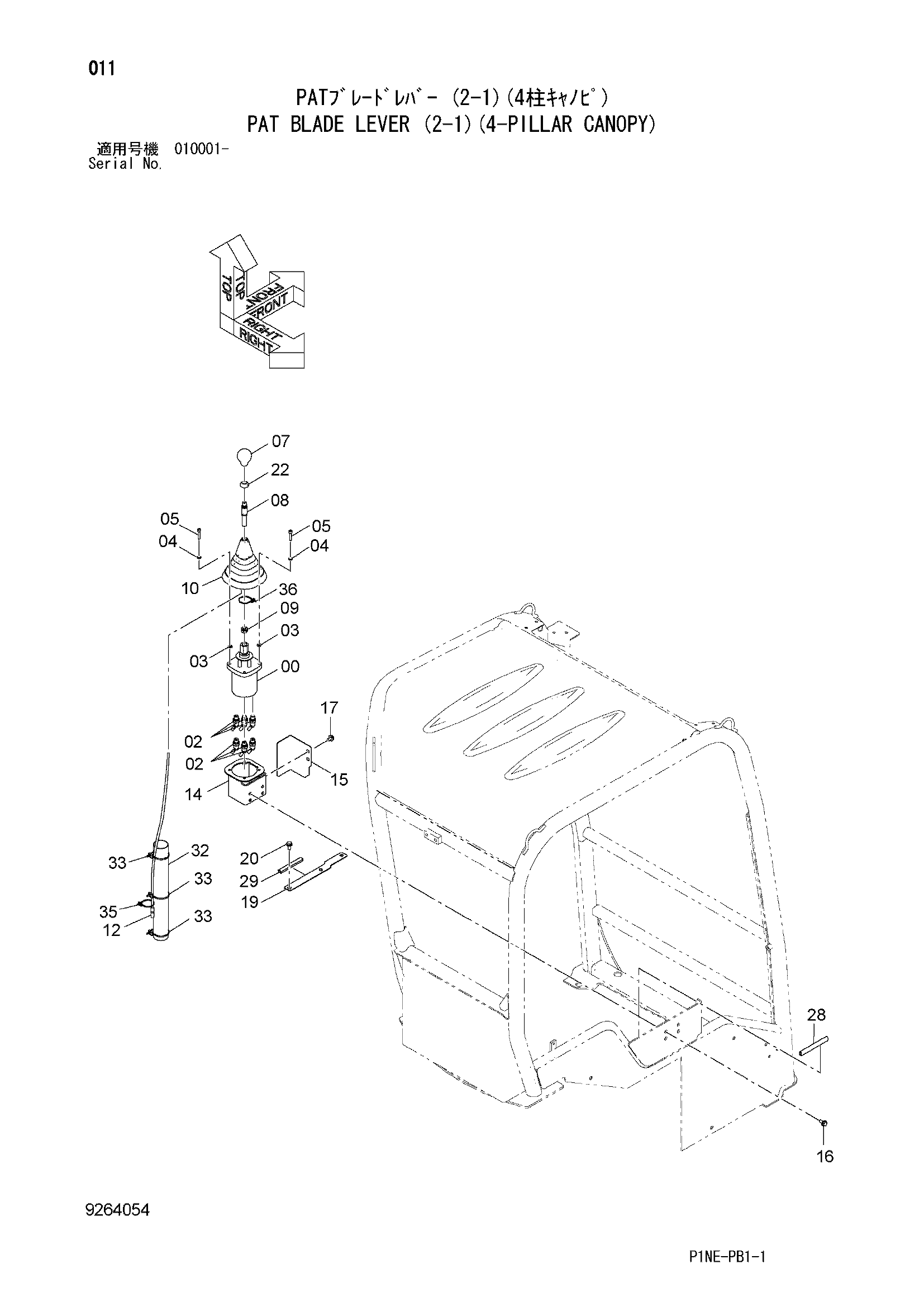

Заводская схема «PAT отвал рычаг (2-1)(4-пиллар навес)» для HITACHI ZX30U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4601408 | Пилотный клапан | 1 |
| 02 | 4458054 | Угловой штуцер | 6 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | A590106 | Плоская шайба | 4 |
| 04 | A590906 | Пружинная шайба | 4 |
| 05 | J780630 | Болт с внутренним шестигранником | 4 |
| 07 | 4448094 | Рукоятка | 1 |
| 08 | 9765890 | Рычаг | 1 |
| 09 | J950014 | Гайка | 1 |
| 10 | 3069894 | Защитный чехол | 1 |
| 12 | 4313180 | Клемма | 2 |
| 14 | 8104819 | Кронштейн | 1 |
| 15 | 4653247 | Крышка | 1 |
| 16 | J260820 | Болт с шайбой | 4 |
| 16A | J900820 | Болт | 1 |
| 16B | A590108 | Плоская шайба | 1 |
| 17 | J260816 | Болт с шайбой | 2 |
| 17A | J900816 | Болт | 1 |
| 17B | A590108 | Плоская шайба | 1 |
| 19 | 9765898 | Кронштейн | 1 |
| 20 | J260820 | Болт с шайбой | 2 |
| 20A | J900820 | Болт | 1 |
| 20B | A590108 | Плоская шайба | 1 |
| 22 | 4264107 | Уплотнение колпачок | 1 |
| 28 | 4473981 | Амортизатор | 1 |
| 29 | 4480316 | Амортизатор | 1 |
| 32 | 4475439 | Защитный кожух | 1 |
| 33 | 4055312 | Ленточный зажим | 3 |
| 35 | 4055311 | Ленточный зажим | 1 |
| 36 | 4326365 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
