Гидробак — HITACHI ZX30U-3

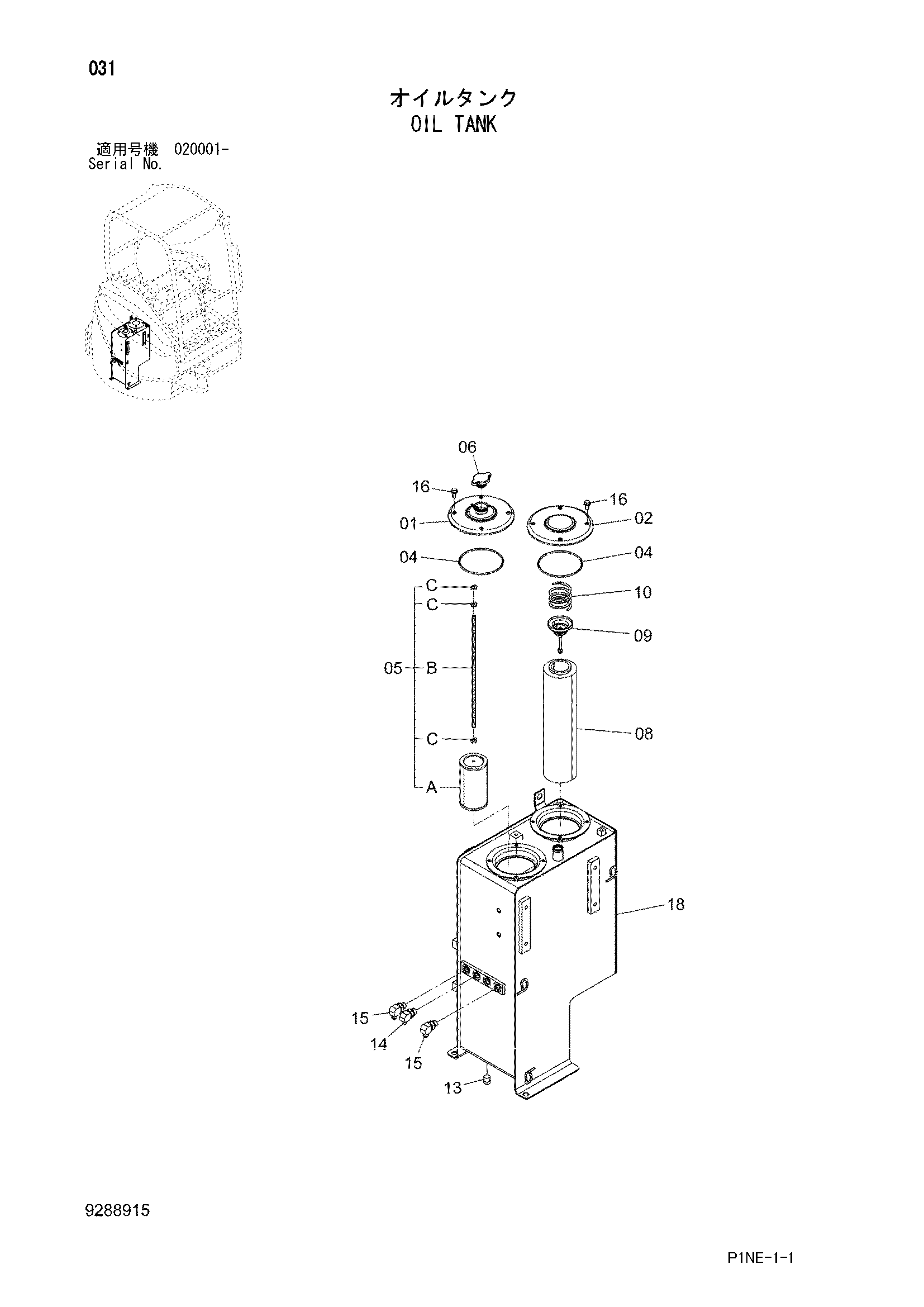

Заводская схема «Гидробак» для HITACHI ZX30U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9288915 | Гидробак | 1 | |
| 01 | 8092537 | Крышка | 1 |
| 02 | 8091858 | Крышка | 1 |
| 04 | 4621929 | Уплотнительное кольцо | 2 |
| 05 | 4617513 | Всасывающий фильтр | 1 |
| 05A | 4617512 | Сетчатый фильтр | 1 |
| 05B | 4639921 | Шток | 1 |
| 05C | J950010 | Гайка | 3 |
| 06 | 4272375 | Колпачок | 1 |
| 08 | 4129280 | Фильтрующий элемент | 1 |
| 09 | 4094438 | Клапан | 1 |
| 10 | 4094439 | Пружина | 1 |
| 13 | 94-2023 | Пробка | 1 |
| 14 | A852332 | Угловой штуцер | 2 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | A852333 | Угловой штуцер | 2 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | J260820 | Болт с шайбой | 8 |
| 16A | J900820 | Болт | 1 |
| 16B | A590108 | Плоская шайба | 1 |
| 18 | 6026153 | Гидробак | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
