Электрооборудование (1-2)<3> — HITACHI ZX30U-3

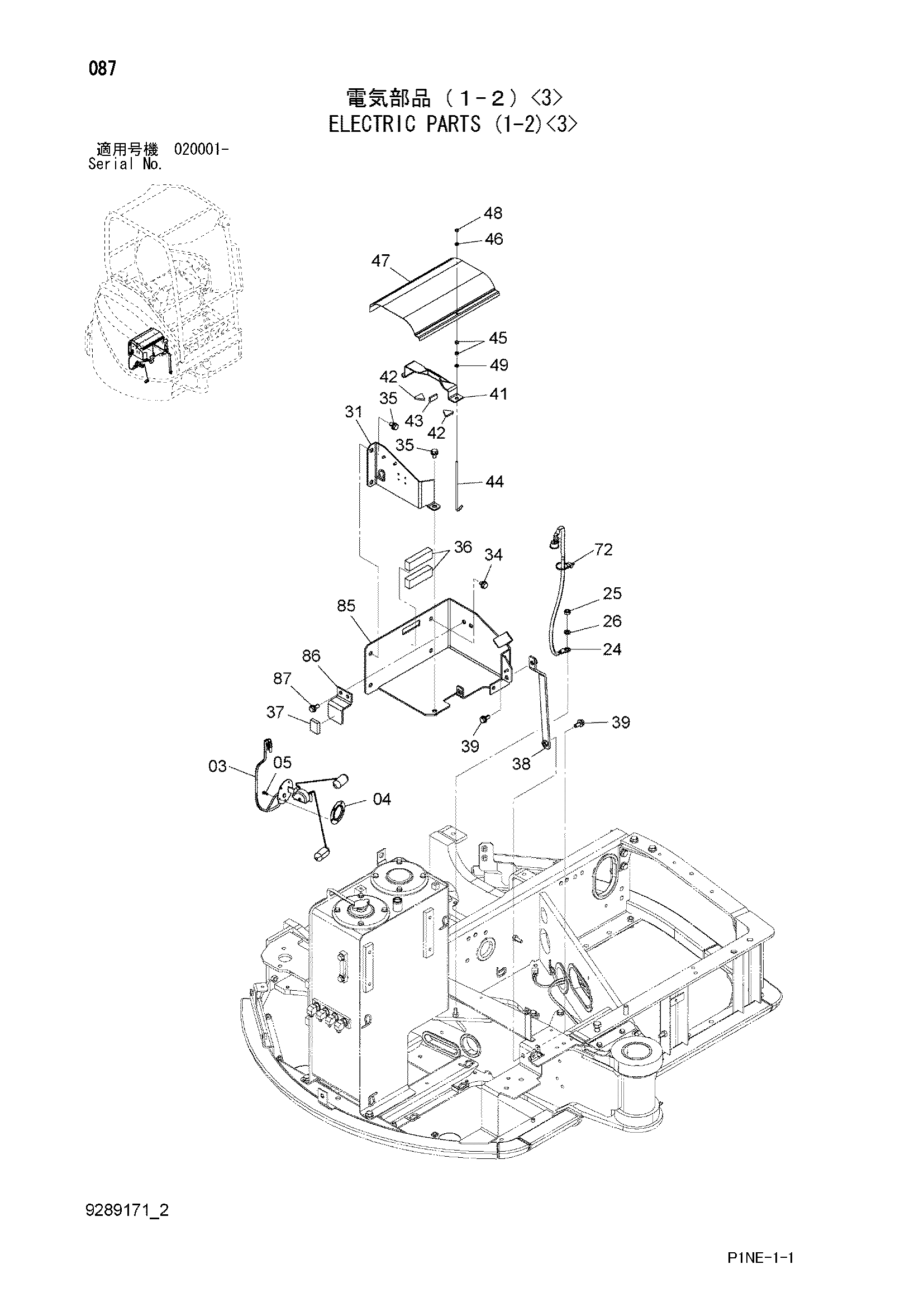

Заводская схема «Электрооборудование (1-2)<3>» для HITACHI ZX30U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4643407 | Поплавок | 1 |
| 04 | 4376524 | Манжета | 1 |
| 05 | 4382035 | Винт | 5 |
| 24 | 4622459 | Трос | 1 |
| 25 | J950010 | Гайка | 1 |
| 26 | A590910 | Пружинная шайба | 1 |
| 31 | 8114701 | Кронштейн | 1 |
| 34 | J271016 | Болт с шайбой | 2 |
| 34A | J901016 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 35 | J271020 | Болт с шайбой | 3 |
| 35A | J901020 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
| 36 | 4448213 | Резиновая прокладка | 2 |
| 37 | 4627831 | Сиденье резиновый | 1 |
| 38 | 8096935 | Стойка | 1 |
| 39 | J271025 | Болт с шайбой | 2 |
| 39A | J901025 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 41 | 4682215 | Кронштейн | 1 |
| 42 | 4682610 | Резиновая прокладка | 2 |
| 43 | 4682611 | Резиновая прокладка | 1 |
| 44 | 4610582 | Болт | 1 |
| 45 | M500605 | Гайка | 2 |
| 46 | A590106 | Плоская шайба | 1 |
| 47 | 4682623 | Крышка | 1 |
| 48 | M500605 | Гайка | 1 |
| 49 | A590106 | Плоская шайба | 1 |
| 72 | 4055311 | Ленточный зажим | 1 |
| 85 | 7055305 | Кронштейн | 1 |
| 86 | 4689270 | Пластина | 1 |
| 87 | J271025 | Болт с шайбой | 2 |
| 87A | J901025 | Болт | 1 |
| 87B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
