Кабина (2) — HITACHI ZX30U-3

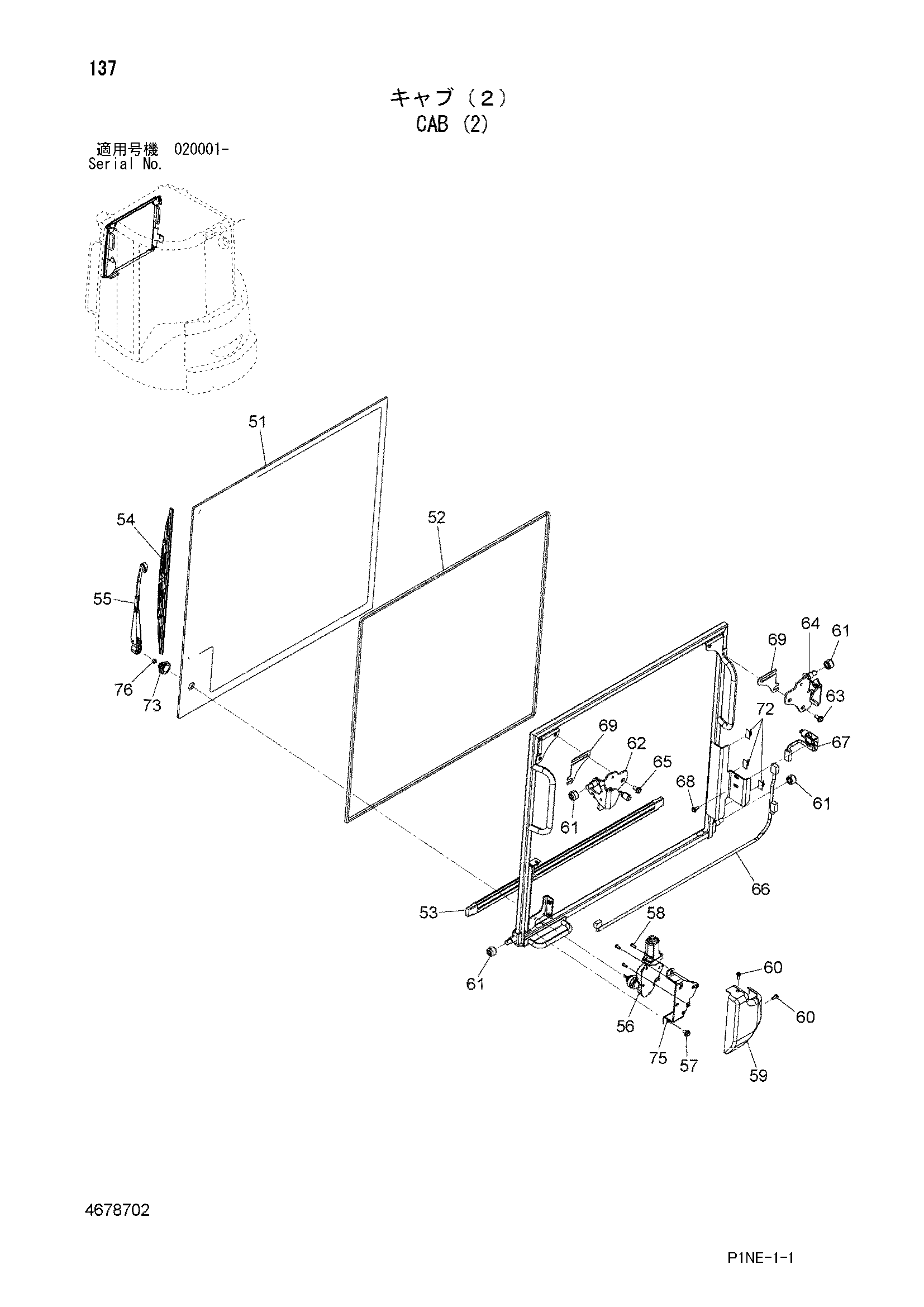

Заводская схема «Кабина (2)» для HITACHI ZX30U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4678702 | Рамка окна | 1 | |
| 51 | 4678909 | Стекло | 1 |
| 52 | 4675856 | Резиновая прокладка | 1 |
| 53 | 4642343 | Уплотнение | 1 |
| 54 | 4673580 | Отвал | 1 |
| 55 | 4679160 | Рукоять | 1 |
| 56 | 4679159 | Гидромотор | 1 |
| 57 | 4680395 | Болт | 2 |
| 58 | 4694535 | Винт | 3 |
| 59 | 4678910 | Крышка | 1 |
| 60 | 4380957 | Винт | 3 |
| 61 | 4204558 | Ролик | 4 |
| 62 | 4634587 | Левый кронштейн | 1 |
| 63 | 4424770 | Болт | 2 |
| 64 | 4485857 | Правый кронштейн | 1 |
| 65 | 4424770 | Болт | 2 |
| 66 | 4678913 | Жгут проводов | 1 |
| 67 | 4642351 | Выключатель | 1 |
| 68 | 4380952 | Болт | 2 |
| 69 | 4642353 | Регулировочная шайба | 2 |
| 72 | 4347049 | Зажим | 3 |
| 73 | 4679161 | Колпачок | 1 |
| 75 | 4678911 | Кронштейн | 1 |
| 76 | 4698839 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
