Каталог запчастей HITACHI

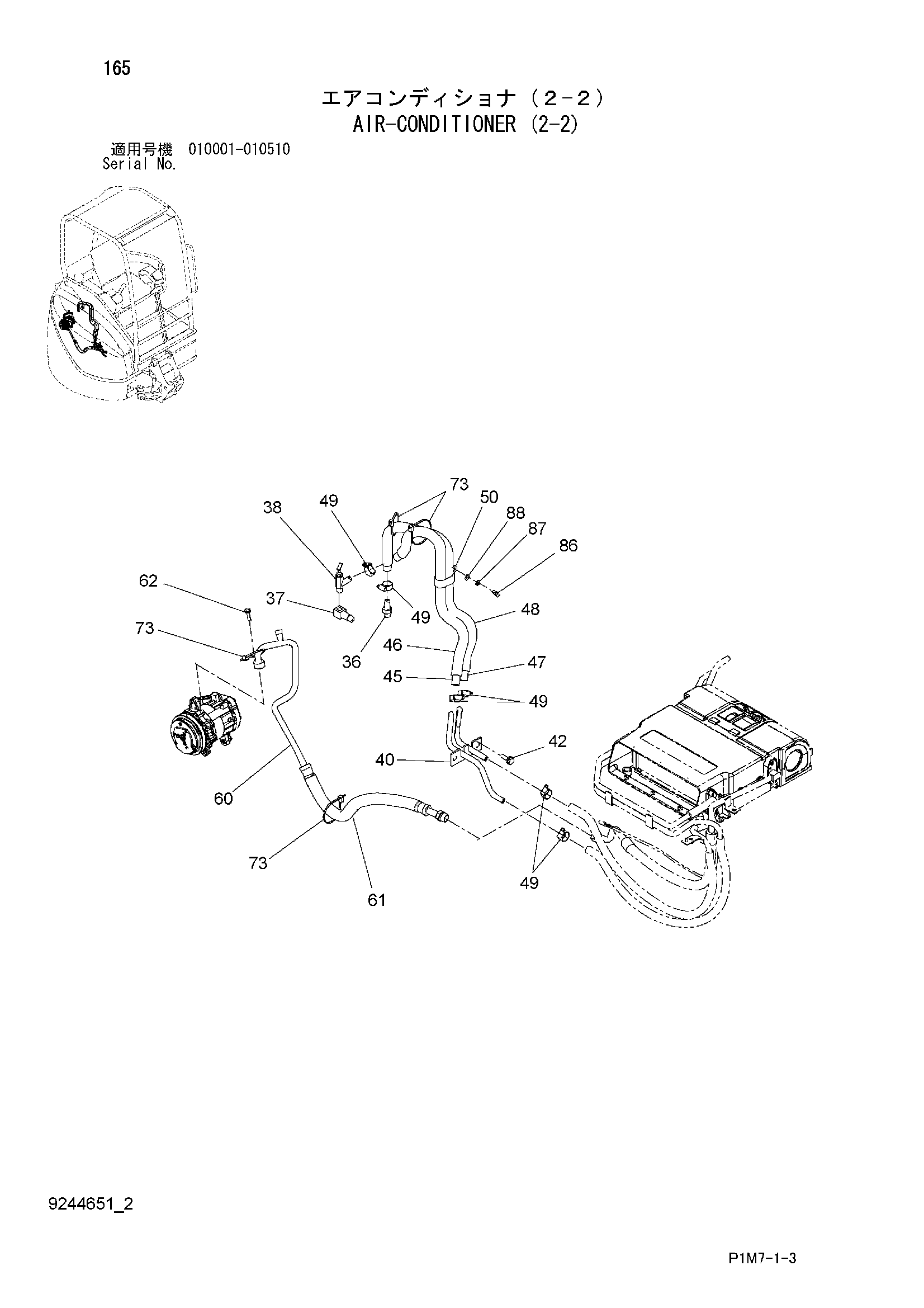

Кондиционер (2-2) — HITACHI ZX30U-2
Заводская схема «Кондиционер (2-2)» для HITACHI ZX30U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 36 | 4294662 | Адаптер | 1 |
| 37 | 4615854 | Адаптер | 1 |
| 38 | 4508050 | Кран | 1 |
| 40 | 8095280 | Трубка | 1 |
| 42 | J271030 | Болт с шайбой | 2 |
| 42A | J901030 | Болт | 1 |
| 42B | J222010 | Плоская шайба | 1 |
| 45 | 4475415 | Водяной шланг | 1 |
| 46 | 4475417 | Трубка корругатед | 1 |
| 47 | 4475416 | Водяной шланг | 1 |
| 48 | 4475418 | Трубка корругатед | 1 |
| 49 | 4514699 | Хомут шланга | 6 |
| 50 | 4295017 | Зажим | 1 |
| 60 | 4615905 | Шланг радиатора | 1 |
| 61 | 4615907 | Трубка корругатед | 1 |
| 62 | J260830 | Болт с шайбой | 1 |
| 62A | J900830 | Болт | 1 |
| 62B | A590108 | Плоская шайба | 1 |
| 73 | 4055312 | Ленточный зажим | 4 |
| 86 | J900816 | Болт | 1 |
| 87 | A590908 | Пружинная шайба | 1 |
| 88 | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
