4Ходовой многофункциональный трубопроводы — HITACHI ZX30U-2

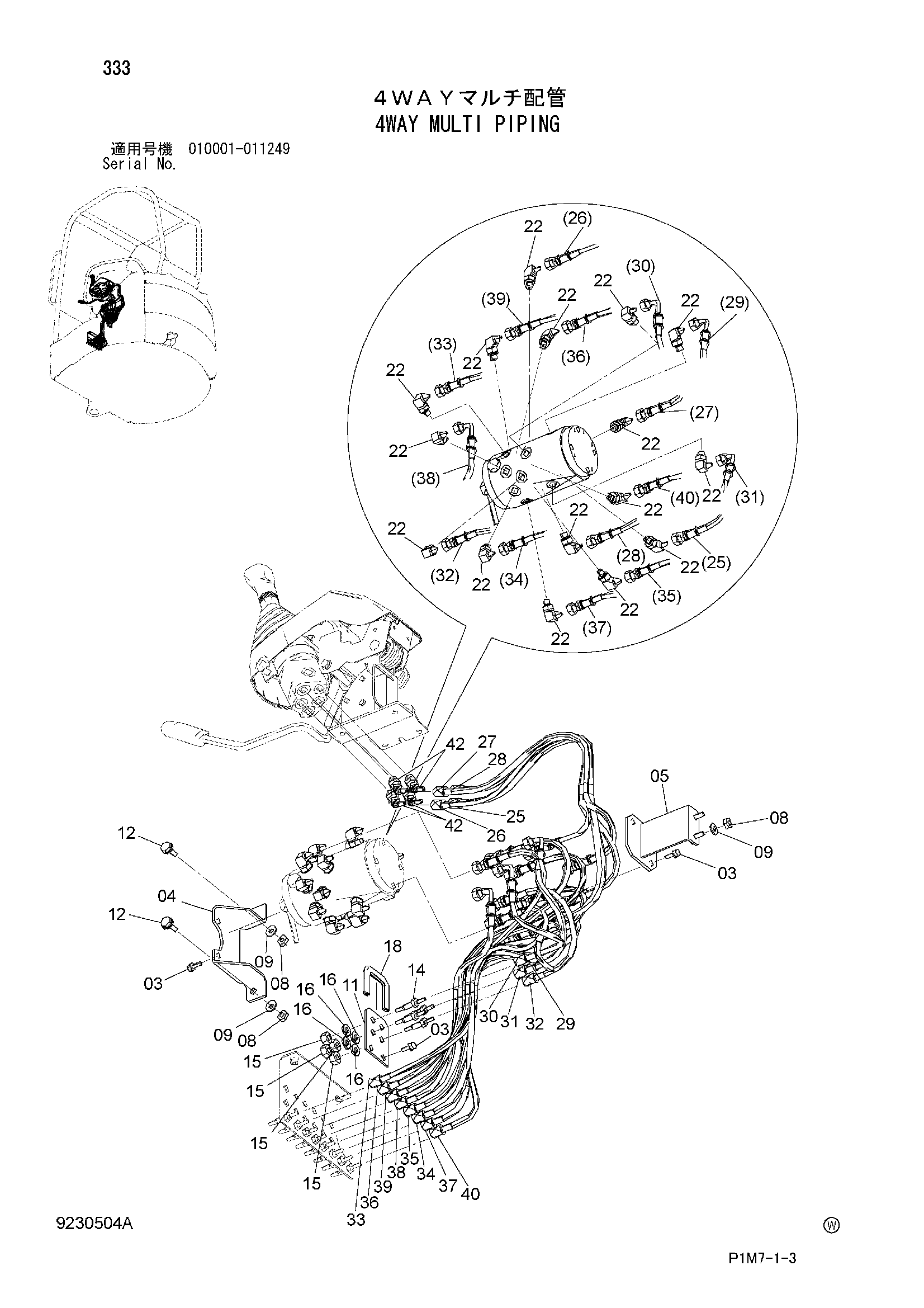

Заводская схема «4Ходовой многофункциональный трубопроводы» для HITACHI ZX30U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | J260820 | Болт с шайбой | 4 |
| 03A | J900820 | Болт | 1 |
| 03B | A590108 | Плоская шайба | 1 |
| 04 | 3102851 замена: 3108892 | Кронштейн | 1 |
| 05 | 8094608 | Кронштейн | 1 |
| 08 | J950010 | Гайка | 4 |
| 09 | A590110 | Плоская шайба | 4 |
| 11 | 4613577 | Пластина | 1 |
| 12 | J260820 | Болт с шайбой | 2 |
| 12A | J900820 | Болт | 1 |
| 12B | A590108 | Плоская шайба | 1 |
| 14 | 4409739 | Адаптер | 4 |
| 15 | J950012 | Гайка | 4 |
| 16 | A590912 | Пружинная шайба | 4 |
| 18 | 4440766 | Амортизатор | 1 |
| 22 | A852322 | Угловой штуцер | 16 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4622300 | Шланг (L1) | 1 |
| 26 | 4627157 | Шланг (L2) | 1 |
| 27 | 4627158 | Шланг (L3) | 1 |
| 28 | 4627159 | Шланг (L4) | 1 |
| 29 | 4627160 | Шланг (R1) | 1 |
| 30 | 4627161 | Шланг (R2) | 1 |
| 31 | 4627162 | Шланг (R3) | 1 |
| 32 | 4627163 | Шланг (R4) | 1 |
| 33 | 4627164 | Шланг (1L) | 1 |
| 34 | 4627165 | Шланг (2L) | 1 |
| 35 | 4627166 | Шланг (3L) | 1 |
| 36 | 4627167 | Шланг (4L) | 1 |
| 37 | 4627168 | Шланг (1R) | 1 |
| 38 | 4627169 | Шланг (2R) | 1 |
| 39 | 4627170 | Шланг (3R) | 1 |
| 40 | 4627171 | Шланг (4R) | 1 |
| 42 | 4458054 | Угловой штуцер | 4 |
| 42A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
