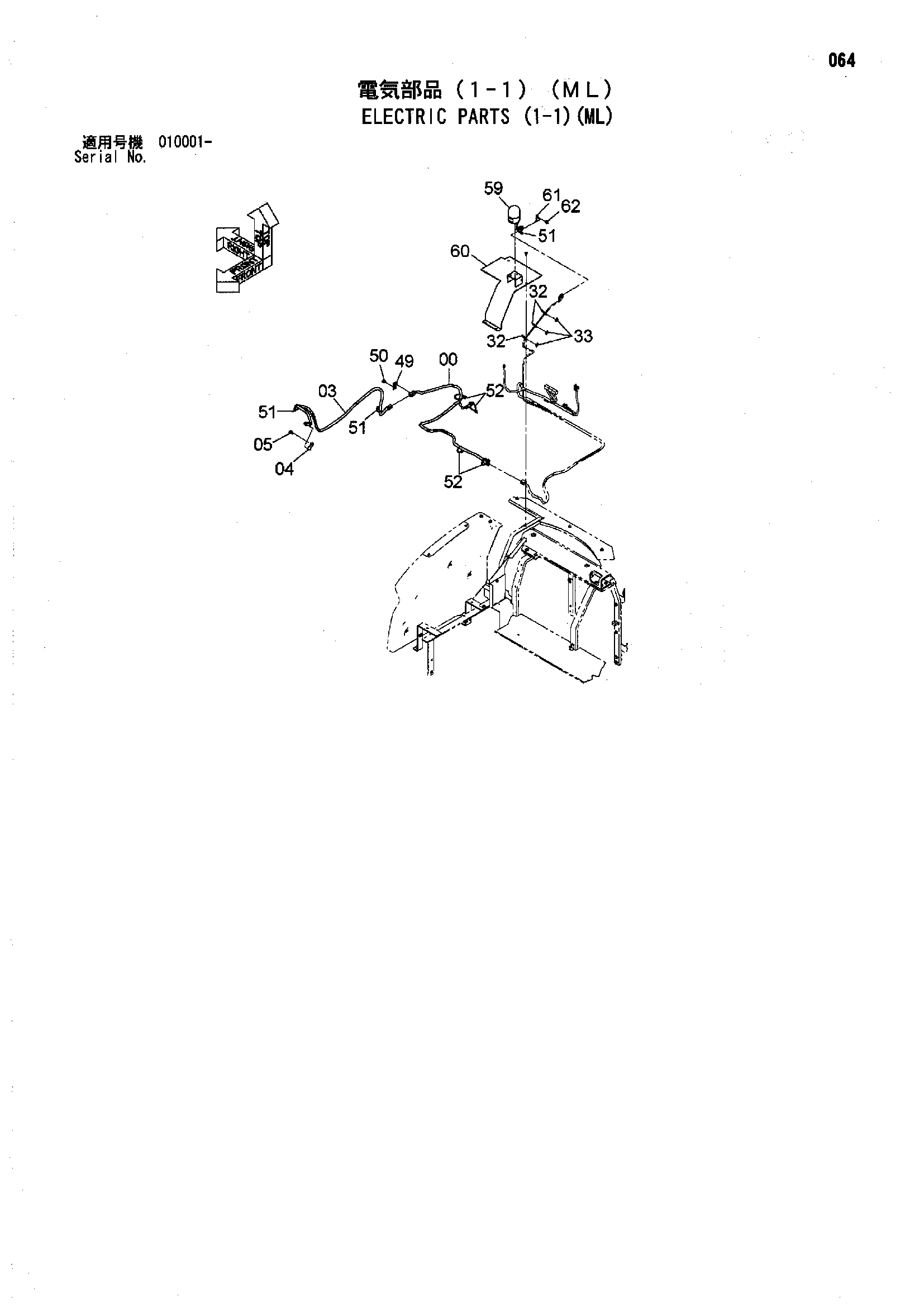

Электрооборудование (1-1)(ML) — HITACHI ZX30U-2
Заводская схема «Электрооборудование (1-1)(ML)» для HITACHI ZX30U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3103209 | Жгут проводов | 1 |
| 03 | 4640280 | Жгут проводов | 1 |
| 04 | 4610592 | Кронштейн | 1 |
| 05 | J271020 | Болт с шайбой | 1 |
| 05A | J901020 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 32 | 4326365 | Ленточный зажим | 3 |
| 33 | 4289709 | Опора | 3 |
| 49 | 4610592 | Кронштейн | 1 |
| 50 | J271020 | Болт с шайбой | 1 |
| 50A | J901020 | Болт | 1 |
| 50B | J222010 | Шайба | 1 |
| 51 | 4055311 | Ленточный зажим | 3 |
| 52 | 4055312 | Ленточный зажим | 4 |
| 59 | 4426187 | Фонарь | 1 |
| 60 | 9764277 | Кронштейн | 1 |
| 61 | 4408572 | Кронштейн | 1 |
| 62 | J260816 | Болт с шайбой | 1 |
| 62A | J900816 | Болт | 1 |
| 62B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
