Основные гидролинии (1-1) — HITACHI ZX30U-2

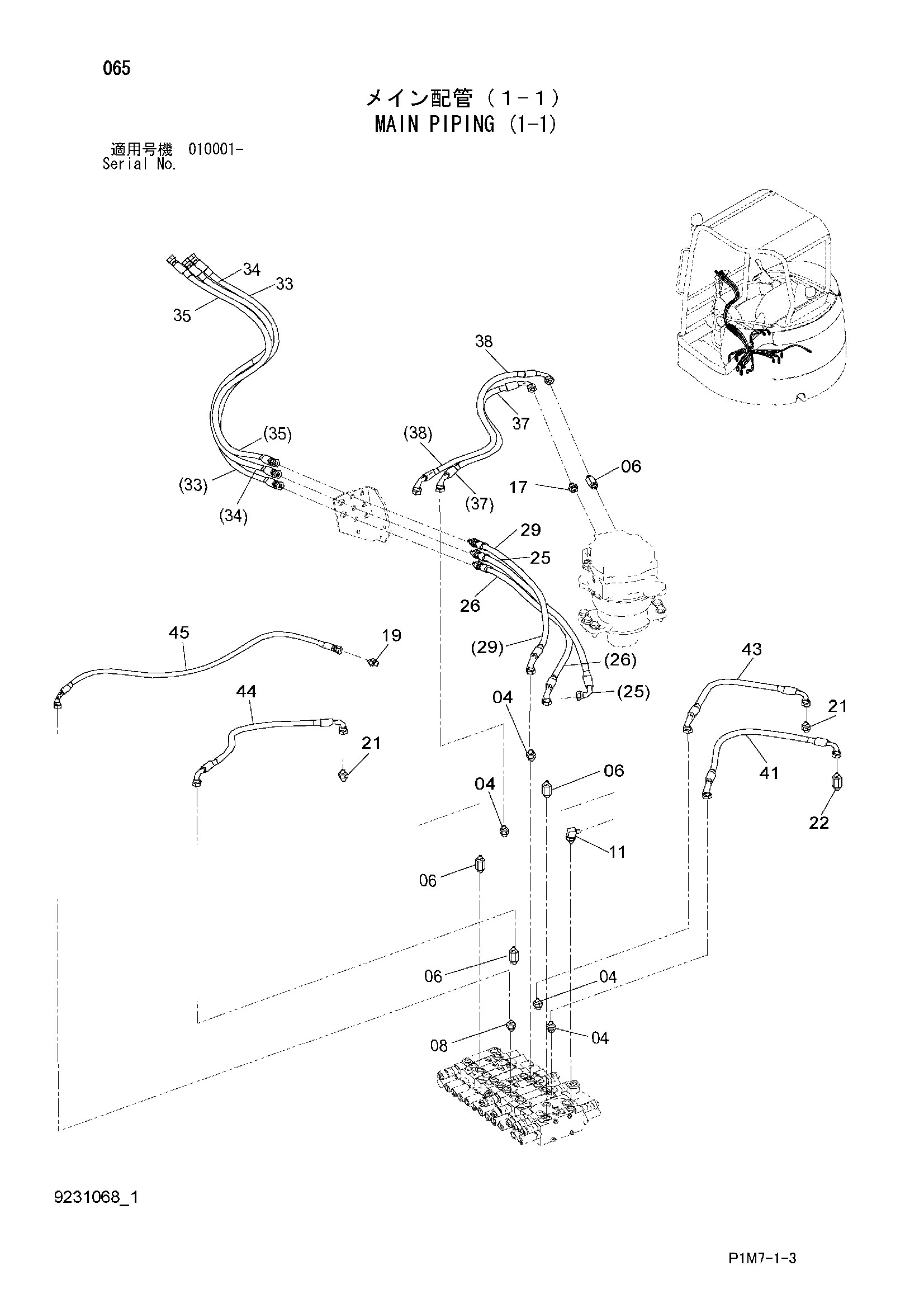

Заводская схема «Основные гидролинии (1-1)» для HITACHI ZX30U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | A852133 | Адаптер | 4 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4276965 | Адаптер | 4 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | A852132 | Адаптер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | A852333 | Угловой штуцер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | A852133 | Адаптер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | A852122 | Адаптер | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 21 | A852133 | Адаптер | 2 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4276965 | Адаптер | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4627184 | Шланг (5, A1) | 1 |
| 26 | 4627185 | Шланг (4, B1) | 1 |
| 29 | 4627188 | Шланг (6, A5) | 1 |
| 33 | 4627192 | Шланг (4, F3) | 1 |
| 34 | 4627193 | Шланг (5, F2) | 1 |
| 35 | 4627194 | Шланг (6, F1) | 1 |
| 37 | 4627196 | Шланг (A8) | 1 |
| 38 | 4627197 | Шланг (B8) | 1 |
| 41 | 4627200 | Шланг (A3) | 1 |
| 43 | 4627202 | Шланг (A4) | 1 |
| 44 | 4627203 | Шланг (B4) | 1 |
| 45 | 4627204 | Шланг (A7) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
