Электрооборудование (1-1) — HITACHI ZX30U-2

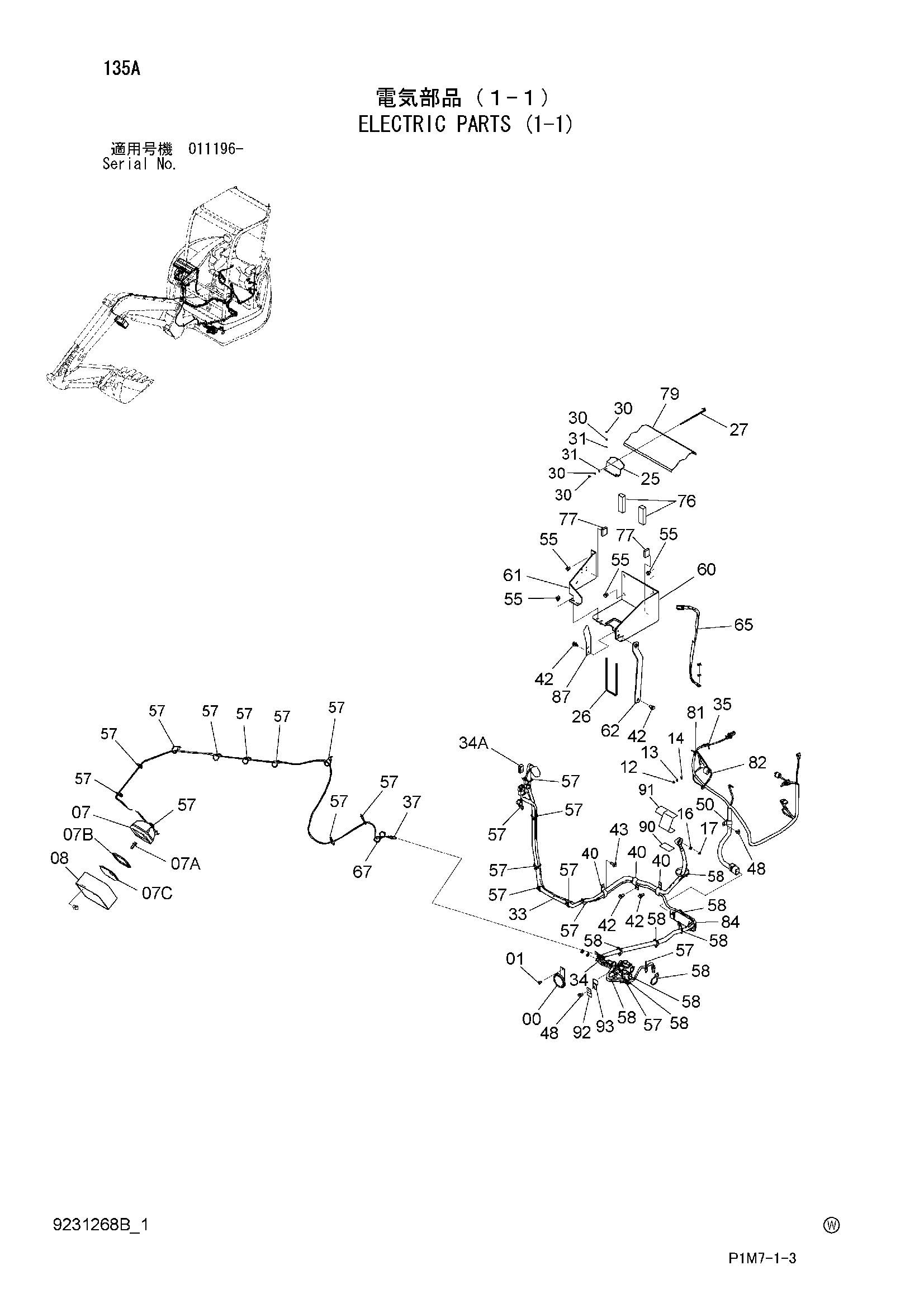

Заводская схема «Электрооборудование (1-1)» для HITACHI ZX30U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4608386 | Звуковой сигнал | 1 |
| 01 | J260816 | Болт с шайбой | 1 |
| 01A | J900816 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 07 | 4608379 | Фара | 1 |
| 07A | 4375215 | Лампа | 1 |
| 07B | 4428123 | Прокладка | 1 |
| 07C | 4634053 | Рассеиватель | 1 |
| 08 | 4457415 | Защитный кожух | 1 |
| 12 | M500605 | Гайка | 1 |
| 13 | A590906 | Пружинная шайба | 1 |
| 14 | A590106 | Плоская шайба | 1 |
| 16 | M500807 | Гайка | 1 |
| 17 | A590908 | Пружинная шайба | 1 |
| 25 | 4600520 | Кронштейн | 1 |
| 26 | 4609896 | Шток | 1 |
| 27 | 4610582 | Болт | 1 |
| 30 | M500605 | Гайка | 6 |
| 31 | A590106 | Плоская шайба | 3 |
| 33 | 4637374 | Трос батт. | 1 |
| 34 | 2052947 | Жгут проводов | 1 |
| 34A | 4414201 | Фусибле-линк | 1 |
| 35 | 3099866 | Жгут проводов | 1 |
| 37 | 4617506 | Жгут проводов | 1 |
| 40 | 4190282 | Зажим | 3 |
| 42 | J271025 | Болт с шайбой | 4 |
| 42A | J901025 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
| 43 | J271025 | Болт с шайбой | 1 |
| 43A | J901025 | Болт | 1 |
| 43B | J222010 | Шайба | 1 |
| 48 | J271020 | Болт с шайбой | 7 |
| 48A | J901020 | Болт | 1 |
| 48B | J222010 | Шайба | 1 |
| 50 | 4190274 | Зажим | 1 |
| 55 | J271016 | Болт с шайбой | 6 |
| 55A | J901016 | Болт | 1 |
| 55B | J222010 | Шайба | 1 |
| 57 | 4055311 | Ленточный зажим | 18 |
| 58 | 4055312 | Ленточный зажим | 8 |
| 60 | 7046615 | Кронштейн | 1 |
| 61 | 8096932 | Кронштейн | 1 |
| 62 | 8096935 | Стойка | 1 |
| 65 | 4622459 | Трос | 1 |
| 67 | 4371049 | Ленточный зажим | 1 |
| 76 | 4448213 | Резиновая прокладка | 2 |
| 79 | 4642743 | Крышка | 1 |
| 81 | 4326365 | Ленточный зажим | 1 |
| 82 | 4323613 | Ленточный зажим | 1 |
| 84 | 4484505 | Сиденье резиновый | 1 |
| 87 | 4636378 | Кронштейн | 1 |
| 90 | 4638046 | Крышка | 1 |
| 91 | 4466977 | Резиновая прокладка | 1 |
| 92 | 4408572 | Кронштейн | 1 |
| 93 | 4645953 | Кронштейн | 1 |
| 94 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
