Пилотные гидролинии (2-1) — HITACHI ZX30U-2

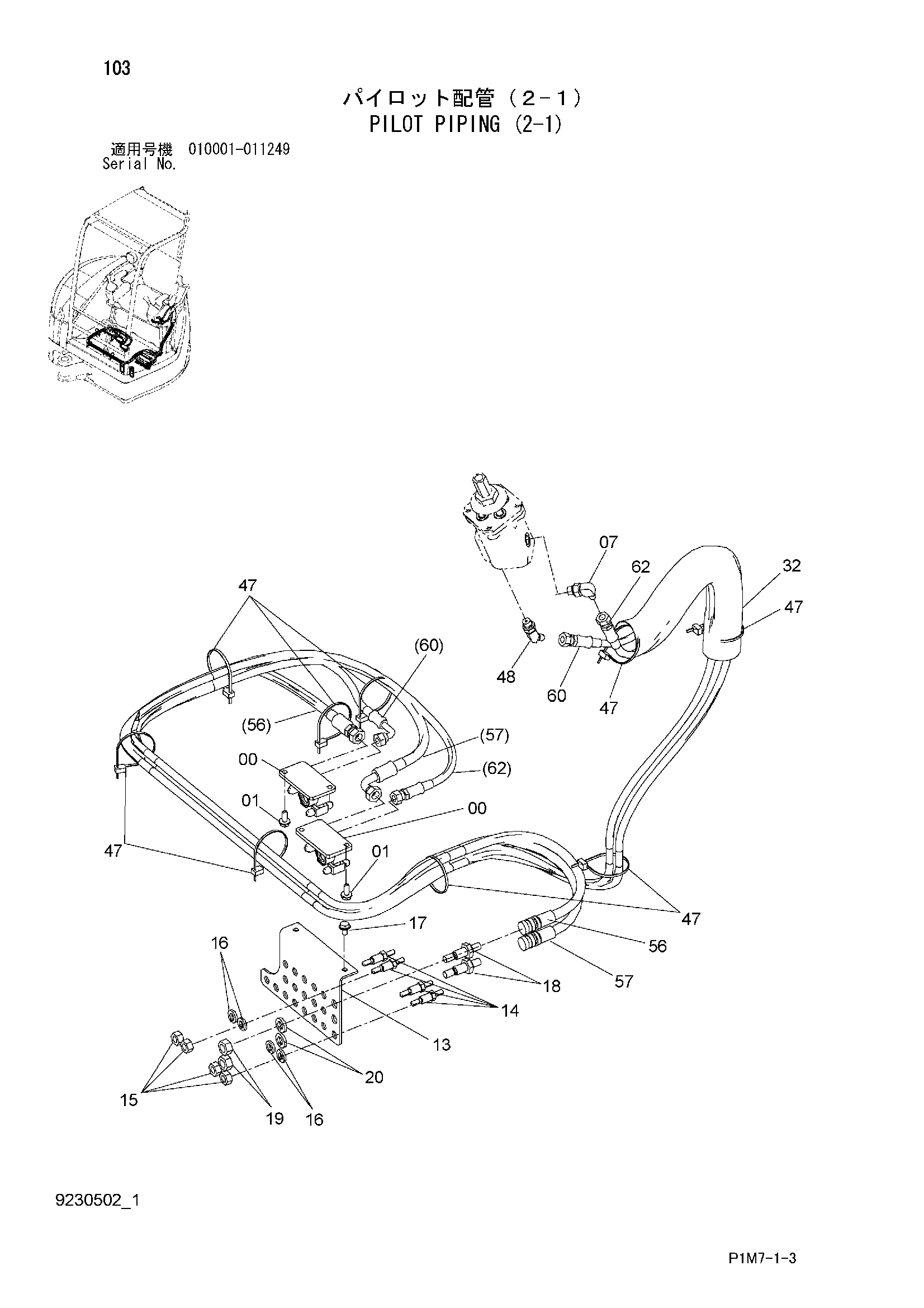

Заводская схема «Пилотные гидролинии (2-1)» для HITACHI ZX30U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4609457 | Коллектор | 2 |
| 01 | J260820 | Болт с шайбой | 4 |
| 01A | J900820 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 07 | A852322 | Угловой штуцер | 1 |
| 07 | 4652861 | Фильтр | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 8097814 | Кронштейн | 1 |
| 14 | 4409739 | Адаптер | 4 |
| 15 | J950012 | Гайка | 4 |
| 16 | A590912 | Пружинная шайба | 4 |
| 17 | J260816 | Болт с шайбой | 2 |
| 17A | J900816 | Болт | 1 |
| 17B | A590108 | Плоская шайба | 1 |
| 18 | 4409740 | Адаптер | 2 |
| 19 | J950014 | Гайка | 2 |
| 20 | A590914 | Пружинная шайба | 2 |
| 32 | 4475439 | Защитный кожух | 1 |
| 47 | 4055312 | Ленточный зажим | 9 |
| 48 | 4636326 | Угловой штуцер | 1 |
| 48A | 957366 | Уплотнительное кольцо | 1 |
| 56 | 4627127 | Шланг (T) | 1 |
| 57 | 4627128 | Шланг (P) | 1 |
| 60 | 4627138 | Шланг (LT) | 1 |
| 62 | 4632547 | Шланг (LP) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
