Ограничитель — HITACHI ZX30U-2

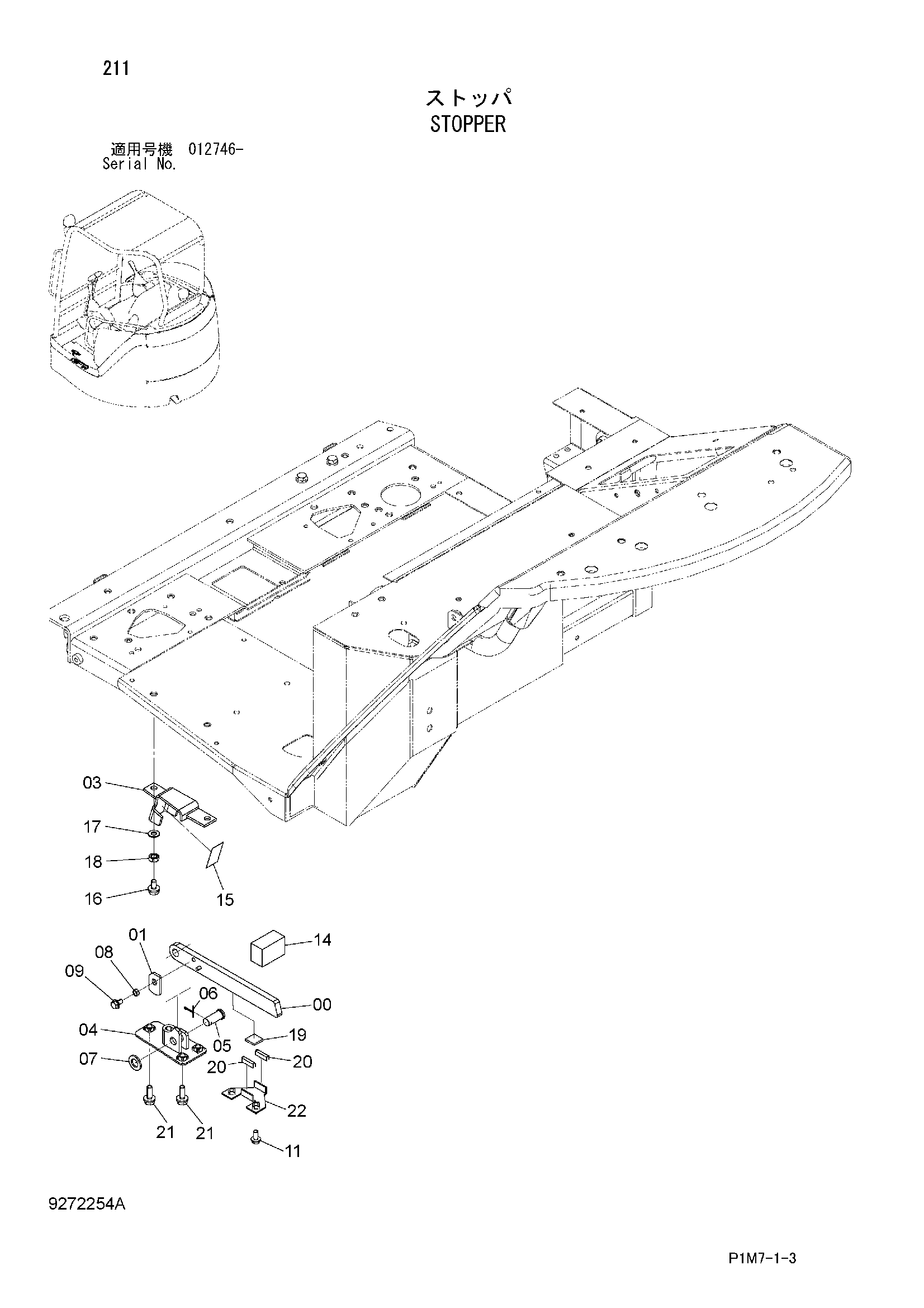

Заводская схема «Ограничитель» для HITACHI ZX30U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9767160 | Пластина | 1 |
| 01 | 4663516 | Пластина | 1 |
| 03 | 8107046 | Кронштейн | 1 |
| 04 | 7051665 | Кронштейн | 1 |
| 05 | 4663517 | Палец | 1 |
| 06 | A763028 | Шплинт | 1 |
| 07 | A590116 | Плоская шайба | 1 |
| 08 | 4663543 | Втулка | 1 |
| 09 | J260816 | Болт с шайбой | 1 |
| 09A | J900816 | Болт | 1 |
| 09B | A590108 | Плоская шайба | 1 |
| 11 | J260820 | Болт с шайбой | 2 |
| 11A | J900820 | Болт | 1 |
| 11B | A590108 | Плоская шайба | 1 |
| 14 | 4663563 | Резиновая прокладка | 1 |
| 15 | 4663565 | Сиденье | 1 |
| 16 | J271020 | Болт с шайбой (навес) | 2 |
| 16A | J901020 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | A590110 | Шайба плане (кабина) | 2 |
| 18 | J950010 | Гайка (кабина) | 2 |
| 19 | 4673107 | Резиновая прокладка | 1 |
| 20 | 4673106 | Амортизатор | 2 |
| 21 | J271025 | Болт с шайбой | 2 |
| 21A | J901025 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | 9768505 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
