Электрооборудование (1-2)(ML) — HITACHI ZX30U-2

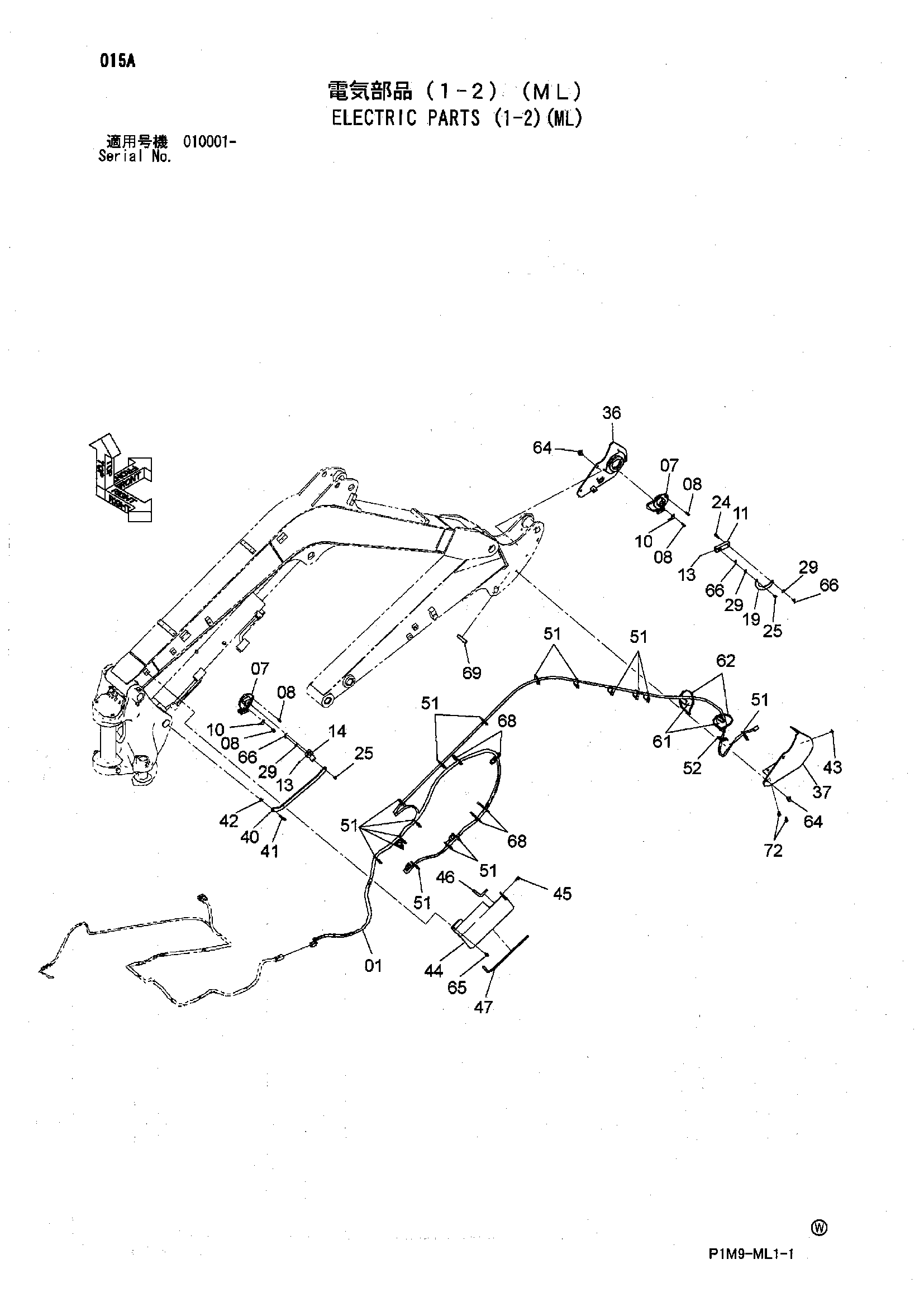

Заводская схема «Электрооборудование (1-2)(ML)» для HITACHI ZX30U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3101280 | Жгут проводов | 1 |
| 07 | 4483139 | Датчик угла | 2 |
| 08 | J780816 | Болт с внутренним шестигранником | 6 |
| 10 | 4257159 | Кронштейн | 2 |
| 11 | 4438403 | Рычаг | 1 |
| 13 | M040612 | Установочный винт | 2 |
| 14 | 9763756 | Рычаг | 1 |
| 19 | 4444808 | Тяга | 1 |
| 24 | 4619776 | Палец | 1 |
| 25 | 4619775 | Палец | 2 |
| 29 | A590108 | Плоская шайба | 3 |
| 36 | 8094884 | Кронштейн | 1 |
| 37 | 8094885 | Кронштейн | 1 |
| 40 | 4625521 | Тяга | 1 |
| 41 | J780840 | Болт с внутренним шестигранником | 1 |
| 42 | M500807 | Гайка | 1 |
| 43 | J260814 | Болт с шайбой | 1 |
| 43A | J900814 | Болт | 1 |
| 43B | A590108 | Плоская шайба | 1 |
| 44 | 2051749 | Крышка | 1 |
| 45 | J260820 | Болт с шайбой | 1 |
| 45A | J900820 | Болт | 1 |
| 45B | A590108 | Плоская шайба | 1 |
| 46 | 4431011 | Амортизатор | 1 |
| 47 | 4448762 | Амортизатор | 1 |
| 51 | 4055311 | Ленточный зажим | 16 |
| 52 | 4055312 | Ленточный зажим | 1 |
| 61 | 4447140 | Резиновая прокладка | 2 |
| 62 | 4323613 | Ленточный зажим | 2 |
| 64 | J271220 | Болт с шайбой | 4 |
| 64A | J901220 | Болт | 1 |
| 64B | J222012 | Шайба | 1 |
| 65 | J260816 | Болт с шайбой | 1 |
| 65A | J900816 | Болт | 1 |
| 65B | A590108 | Плоская шайба | 1 |
| 66 | 4402852 | Стопорный палец | 3 |
| 68 | 4371049 | Ленточный зажим | 4 |
| 69 | 4347885 | Амортизатор | 1 |
| 72 | J260820 | Болт с шайбой | 2 |
| 72A | J900820 | Болт | 1 |
| 72B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
