Пилотный клапан (поворот, отвал) — HITACHI ZX30U-2

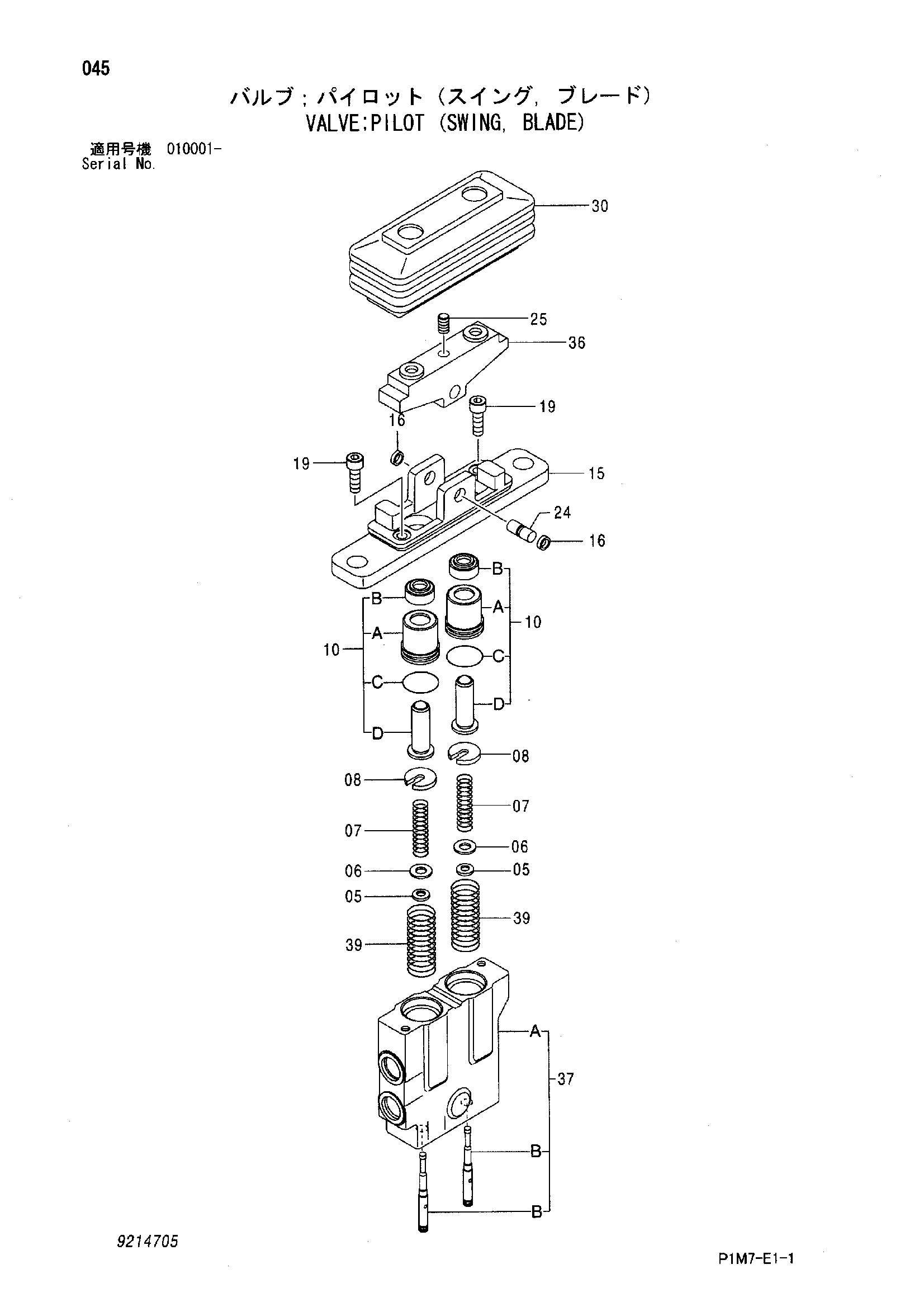

Заводская схема «Пилотный клапан (поворот, отвал)» для HITACHI ZX30U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4607487 | Пилотный клапан | 1 | |
| 05 | 4319299 | Проставка | 2 |
| 06 | 4203411 | Регулировочная шайба 0.1mm | 6 |
| 07 | 4474214 | Пружина сжатия | 2 |
| 08 | 4474218 | Направляющая пружины | 2 |
| 10 | 9214706 | Пусхер в сборе | 2 |
| 10A | 3095375 | Втулка | 1 |
| 10B | 4447050 | Масляное уплотнение | 1 |
| 10C | 4269615 | Уплотнительное кольцо | 1 |
| 10D | 9758896 | Толкатель | 1 |
| 15 | 2048256 | Держатель | 1 |
| 16 | 4480261 | Втулка | 2 |
| 19 | J780625 | Болт с внутренним шестигранником | 2 |
| 24 | 4474217 | Палец | 1 |
| 25 | 4209728 | Установочный винт | 1 |
| 30 | 2048374 | Защитный чехол | 1 |
| 36 | 4609781 | Кулачок | 1 |
| 37 | 8088591 | Корпус | 1 |
| 39 | 4614339 | Пружина сжатия | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
