Радиатор (джапан) — HITACHI ZX30U-2

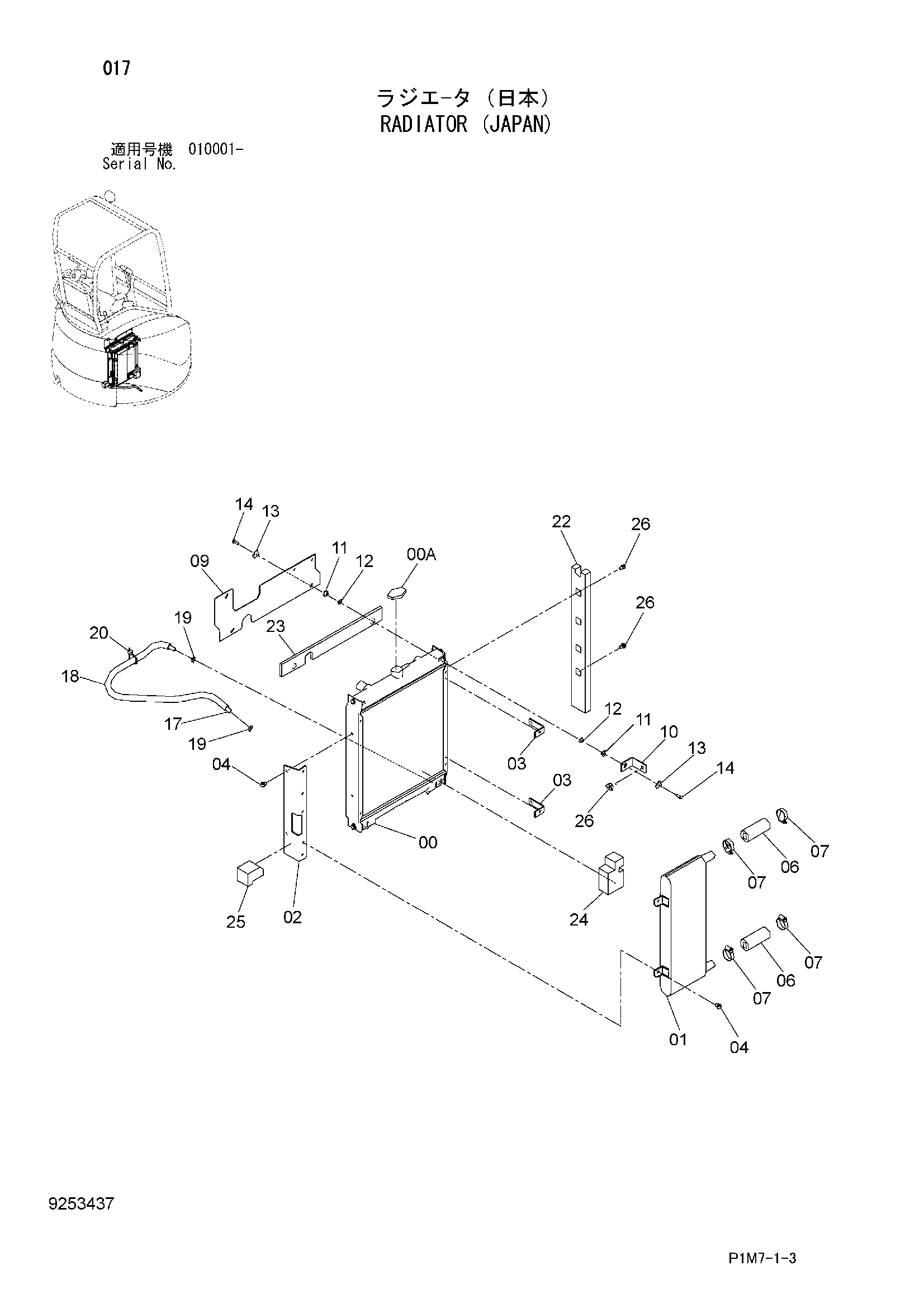

Заводская схема «Радиатор (джапан)» для HITACHI ZX30U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4605595 | Радиатор | 1 |
| 00A | 4419861 | Колпачок | 1 |
| 01 | 4604659 | Масляный радиатор | 1 |
| 02 | 9764791 | Кронштейн | 1 |
| 03 | 9764792 | Кронштейн | 2 |
| 04 | J260816 | Болт с шайбой | 4 |
| 04A | J900816 | Болт | 1 |
| 04B | A590108 | Шайба | 1 |
| 06 | 4120247 | Резиновый шланг | 2 |
| 07 | 4505243 | Хомут шланга | 4 |
| 09 | 8101673 | Кронштейн | 1 |
| 10 | 4640822 | Кронштейн | 1 |
| 11 | 4640687 | Резиновая подушка | 3 |
| 12 | 4640686 | Втулка | 3 |
| 13 | 4340301 | Шайба | 3 |
| 14 | J900620 | Болт | 3 |
| 17 | 4208073 | Водяной шланг | 1 |
| 18 | 4264670 | Трубка | 1 |
| 19 | 4351486 | Хомут шланга | 2 |
| 20 | 4055311 | Ленточный зажим | 1 |
| 22 | 4611566 | Резиновая прокладка | 1 |
| 23 | 4620465 | Резиновая прокладка | 1 |
| 24 | 4640905 | Резиновая прокладка | 1 |
| 25 | 4640906 | Резиновая прокладка | 1 |
| 26 | 4625749 | Болт с шайбой | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
