Пилотные гидролинии (1-2) — HITACHI ZX30U-2

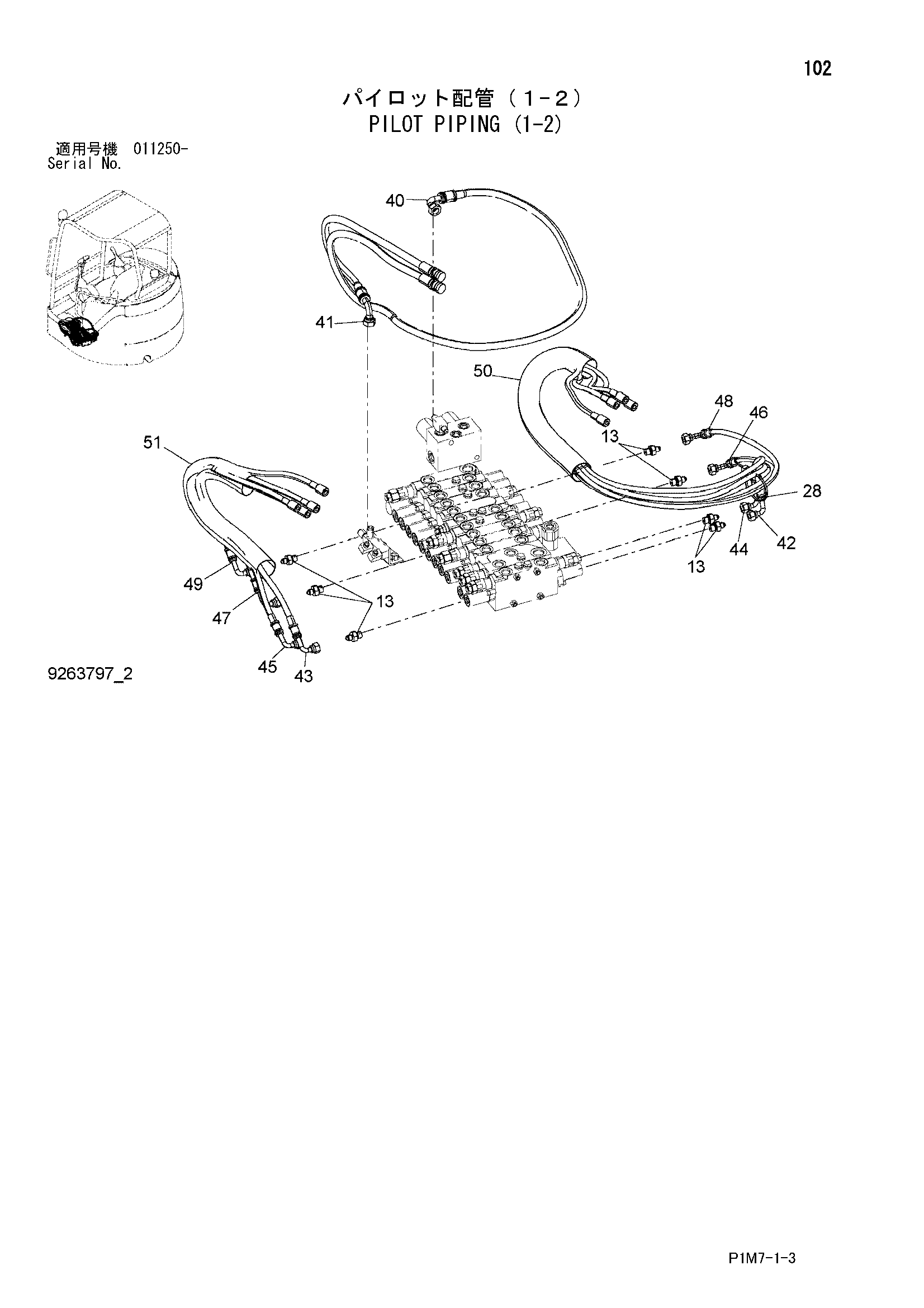

Заводская схема «Пилотные гидролинии (1-2)» для HITACHI ZX30U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 13 | A852122 | Адаптер | 7 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4055312 | Ленточный зажим | 1 |
| 40 | 4654521 | Шланг (43, PM) | 1 |
| 40 | 4657233 | Шланг (43, PM) | 1 |
| 41 | 4654522 | Шланг (34, D2) | 1 |
| 41 | 4657234 | Шланг (34, D2) | 1 |
| 42 | 4653575 | Шланг (14, 1A) | 1 |
| 43 | 4654041 | Шланг (13, 1B) | 1 |
| 44 | 4653576 замена: 4657474 | Шланг (24, 2A) | 1 |
| 44 | 4657474 | Шланг (23, 2A) | 1 |
| 45 | 4654042 замена: 4657475 | Шланг (23, 2B) | 1 |
| 45 | 4657475 | Шланг (24, 2B) | 1 |
| 46 | 4653566 | Шланг (15, 5A) | 1 |
| 47 | 4654043 | Шланг (16, 5B) | 1 |
| 48 | 4653567 | Шланг (26, 8A) | 1 |
| 49 | 4654044 | Шланг (25, 8B) | 1 |
| 50 | 4323247 | Защитный кожух | 1 |
| 51 | 4376631 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
