Детали радиатора — HITACHI ZX30U-2

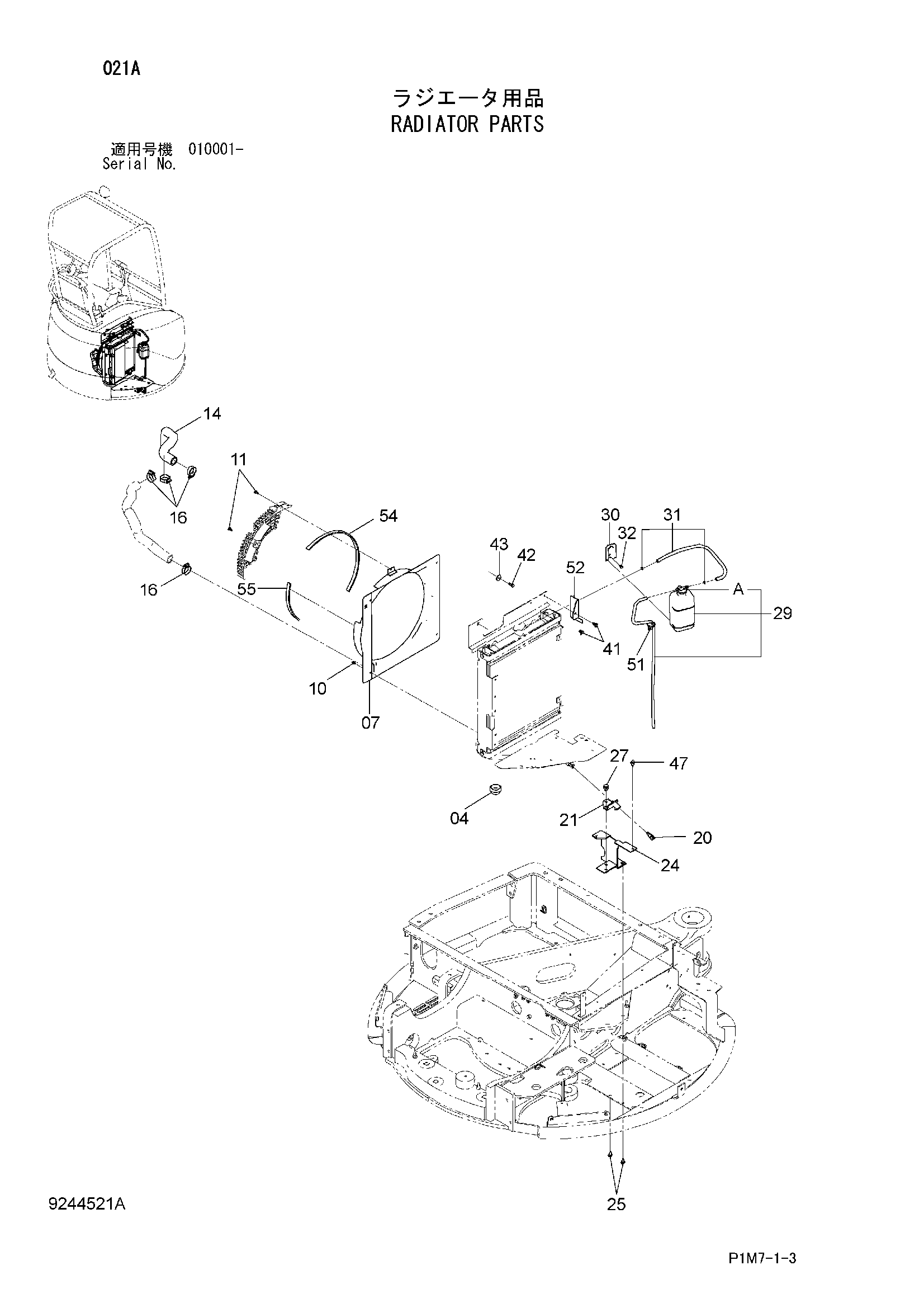

Заводская схема «Детали радиатора» для HITACHI ZX30U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 4612596 | Резиновая подушка | 2 |
| 07 | 6023978 | Кожух | 1 |
| 10 | J260612 | Болт с шайбой | 4 |
| 10A | J900612 | Болт | 1 |
| 10B | A590106 | Плоская шайба | 1 |
| 11 | J260614 | Болт с шайбой | 2 |
| 11A | J900614 | Болт | 1 |
| 11B | A590106 | Плоская шайба | 1 |
| 14 | 3099286 | Водяной шланг | 1 |
| 16 | 4505243 | Хомут шланга | 4 |
| 20 | 4401687 | Кран | 1 |
| 21 | 4401686 | Кран | 1 |
| 24 | 8098384 | Кронштейн | 1 |
| 25 | J260820 | Болт с шайбой | 2 |
| 25A | J900820 | Болт | 1 |
| 25B | A590108 | Плоская шайба | 1 |
| 27 | J271020 | Болт с шайбой | 2 |
| 27A | J901020 | Болт | 1 |
| 27B | J222010 | Плоская шайба | 1 |
| 29 | 4450854 | Бак воды | 1 |
| 29A | 4397682 | Бак воды | 1 |
| 29B | 4688252 | Колпачок | 1 |
| 29C | 4398054 | Манжета | 1 |
| 29D | 4398055 | Резиновый шланг | 1 |
| 30 | 4367147 | Пластина | 1 |
| 31 | 4447550 | Водяной шланг | 1 |
| 31A | 4397686 | Хомут | 2 |
| 32 | J260616 | Болт с шайбой | 2 |
| 32A | J900616 | Болт | 1 |
| 32B | A590106 | Плоская шайба | 1 |
| 41 | J260816 | Болт с шайбой | 2 |
| 41A | J900816 | Болт | 1 |
| 41B | A590108 | Плоская шайба | 1 |
| 42 | J900820 | Болт | 1 |
| 43 | 4338215 | Шайба | 1 |
| 47 | J260820 | Болт с шайбой | 3 |
| 47A | J900820 | Болт | 1 |
| 47B | A590108 | Плоская шайба | 1 |
| 51 | 4055311 | Ленточный зажим | 1 |
| 52 | 4634513 | Кронштейн | 1 |
| 54 | 4635300 | Резиновая прокладка | 1 |
| 55 | 4639259 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
