PAT отвал трубопроводы (2)<40, 50> — HITACHI ZX30U-2

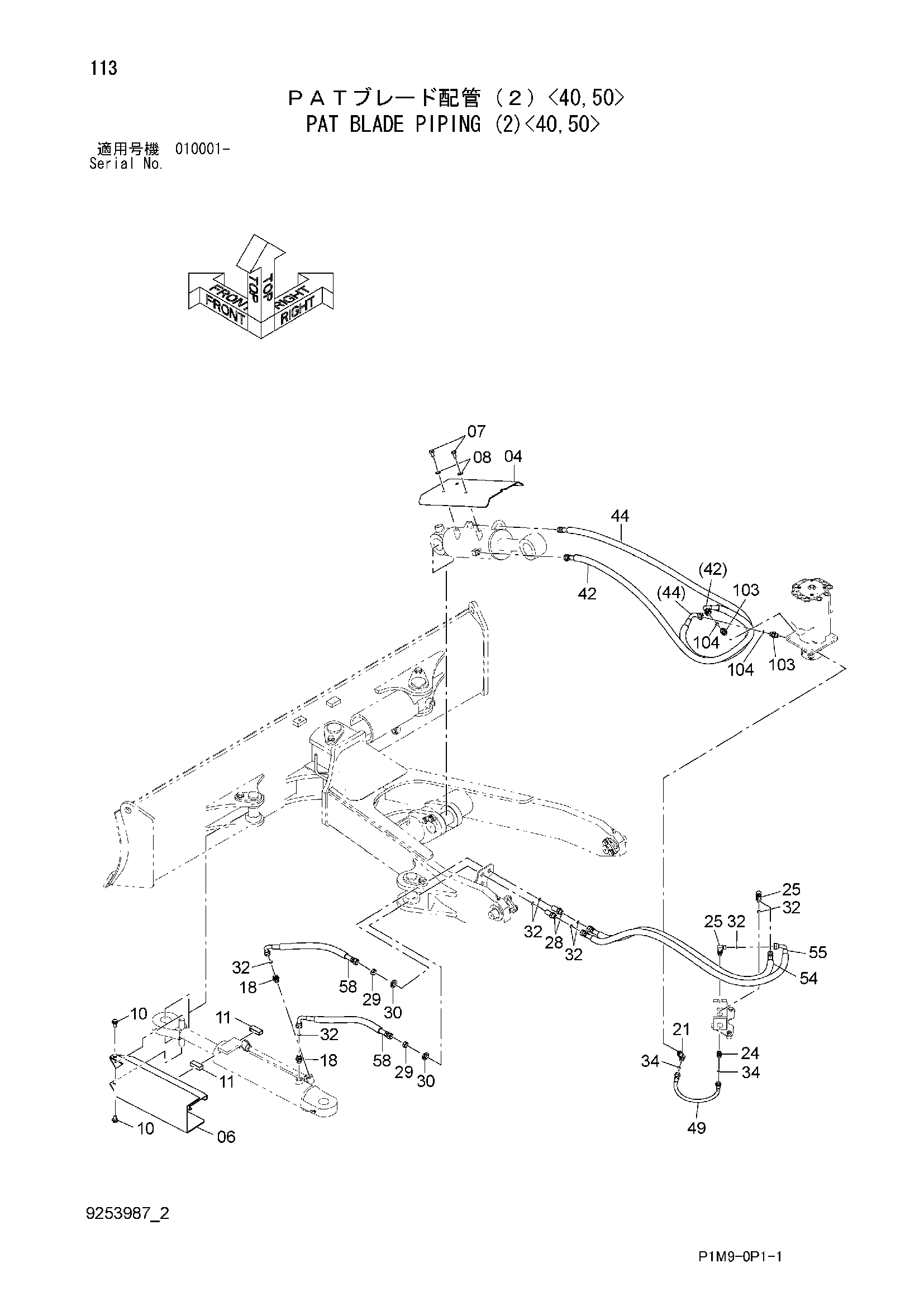

Заводская схема «PAT отвал трубопроводы (2)<40, 50>» для HITACHI ZX30U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 3102096 | Крышка | 1 |
| 06 | 8101821 | Крышка гидроцилиндр. | 1 |
| 07 | J921020 | Болт | 3 |
| 08 | J222010 | Шайба | 3 |
| 10 | J271025 | Болт с шайбой | 2 |
| 10A | J901025 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | 4352044 | Резиновая прокладка | 2 |
| 18 | 4619554 | Адаптер | 2 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4637127 | Угловой штуцер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4620352 | Адаптер | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4637125 | Угловой штуцер | 2 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4644104 | Адаптер | 2 |
| 29 | 4644105 | Гайка | 2 |
| 30 | J257218 | Пружинная шайба | 2 |
| 32 | 4138928 | Уплотнительное кольцо | 8 |
| 34 | 4154235 | Уплотнительное кольцо | 2 |
| 42 | 4648016 | Шланг | 1 |
| 44 | 4648017 | Шланг | 1 |
| 49 | 4648021 | Шланг | 1 |
| 54 | 4648026 | Шланг | 1 |
| 55 | 4648027 | Шланг | 1 |
| 58 | 4648030 | Шланг | 2 |
| 103 | 4619554 | Адаптер | 2 |
| 103A | 4509180 | Уплотнительное кольцо | 1 |
| 104 | 4138928 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
