Дополнительный трубопроводы (стрела) — HITACHI ZX30U-2

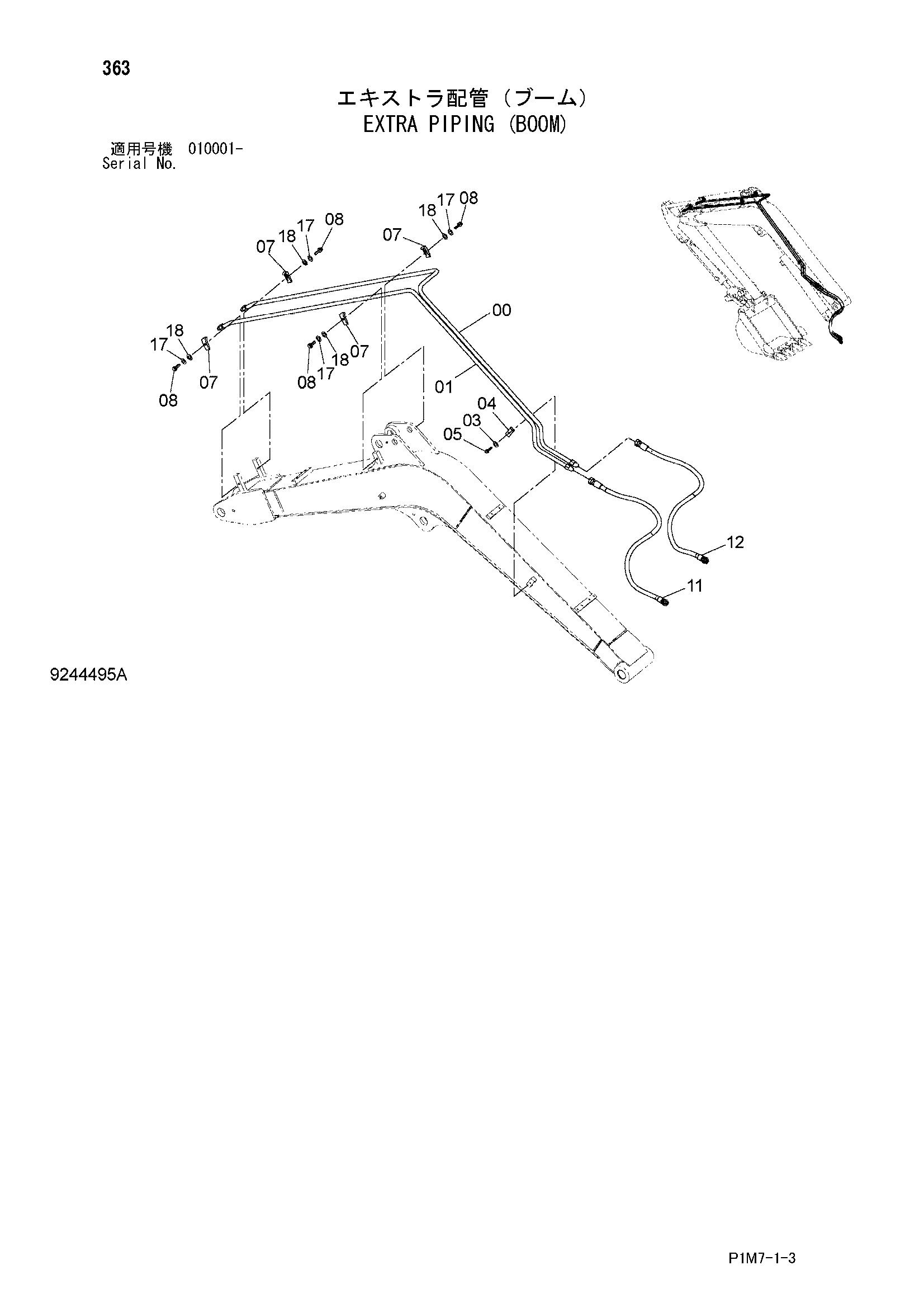

Заводская схема «Дополнительный трубопроводы (стрела)» для HITACHI ZX30U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8097529 | Трубка | 1 |
| 01 | 8097530 | Трубка | 1 |
| 03 | A590910 | Пружинная шайба | 1 |
| 04 | 4275545 | Хомут трубки | 1 |
| 04 | 4633950 | Хомут трубки | 1 |
| 05 | J260840 | Болт с шайбой | 1 |
| 05A | J900840 | Болт | 1 |
| 05B | A590108 | Плоская шайба | 1 |
| 05 | J901040 | Болт | 1 |
| 07 | 4138227 | Хомут трубки | 4 |
| 08 | J271040 | Болт с шайбой | 4 |
| 08A | J901040 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 08 | J901040 | Болт | 4 |
| 11 | 4627207 | Шланг (E1, 7) | 1 |
| 12 | 4627208 | Шланг (E2, 8) | 1 |
| 17 | A590910 | Пружинная шайба | 4 |
| 18 | A590110 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
