Навес (4-пиллар)(PAT беаде) — HITACHI ZX30U-2

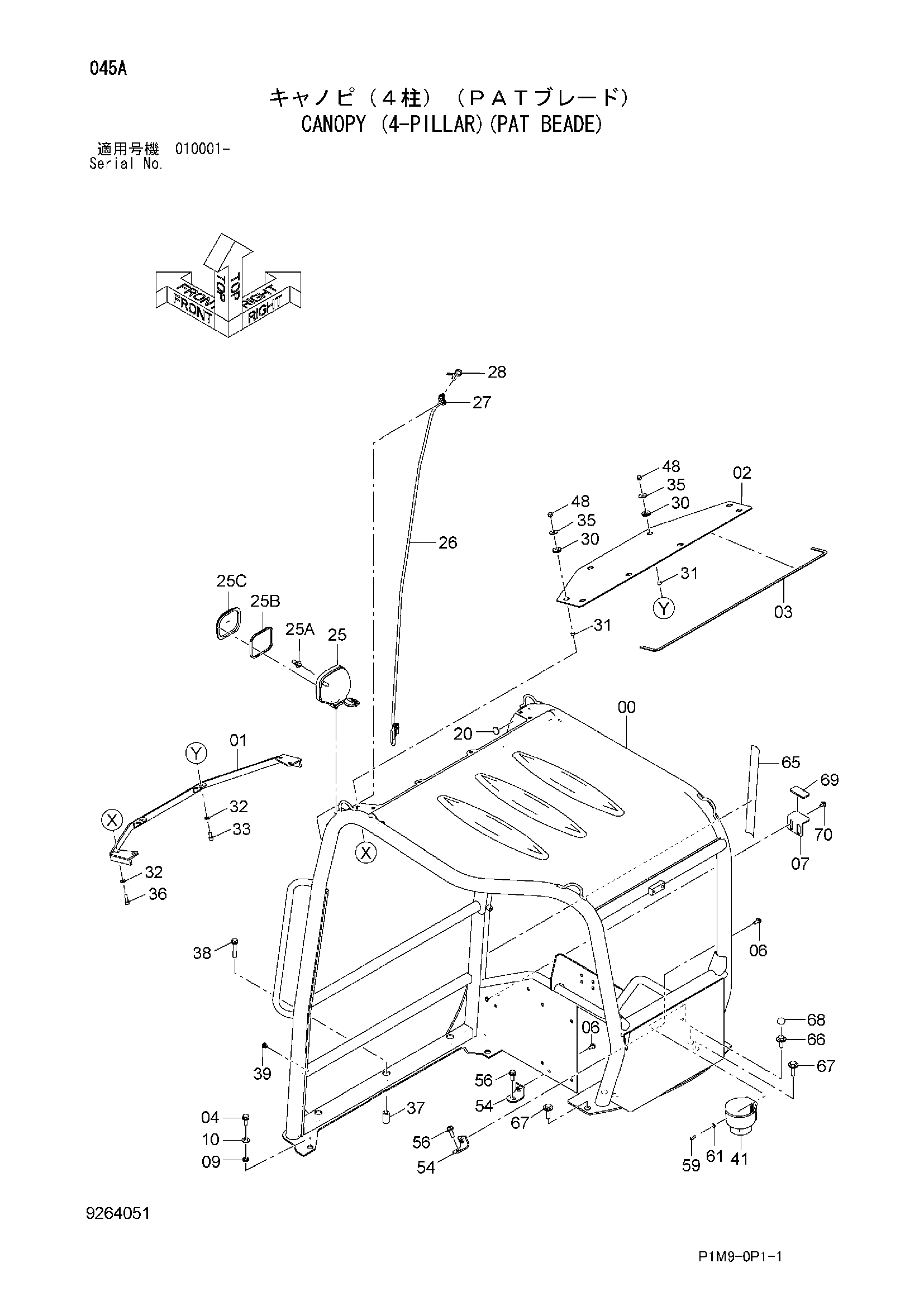

Заводская схема «Навес (4-пиллар)(PAT беаде)» для HITACHI ZX30U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5010756 | Навес | 1 |
| 01 | 8107179 | Защитный кожух | 1 |
| 02 | 3109097 | Крышка | 1 |
| 03 | 4661708 | Резиновая прокладка | 1 |
| 04 | J271030 | Болт с шайбой | 2 |
| 04A | J901030 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 06 | J260820 | Болт с шайбой | 2 |
| 06A | J900820 | Болт | 1 |
| 06B | A590108 | Плоская шайба | 1 |
| 07 | 4633959 | Кронштейн | 1 |
| 09 | 4665309 | Втулка | 2 |
| 10 | J222012 | Шайба | 2 |
| 20 | 4156881 | Резиновая втулка | 1 |
| 25 | 4608379 | Фара | 1 |
| 25A | 4375215 | Лампа | 1 |
| 25B | 4428123 | Прокладка | 1 |
| 25C | 4634053 | Рассеиватель | 1 |
| 26 | 4612892 | Жгут проводов | 1 |
| 27 | 4207222 | Резиновая втулка | 1 |
| 28 | 4254600 | Зажим | 1 |
| 30 | 4341709 | Резиновая прокладка | 8 |
| 31 | 4338217 | Проставка | 8 |
| 32 | J222008 | Шайба | 8 |
| 33 | J780820 | Болт с внутренним шестигранником | 4 |
| 35 | 4338215 | Шайба | 8 |
| 36 | J780825 | Болт с внутренним шестигранником | 4 |
| 37 | 4617435 | Проставка | 3 |
| 38 | J271065 | Болт с шайбой | 3 |
| 38A | J901065 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 39 | 4288579 | Пробка | 3 |
| 41 | 4626962 | Держатель | 1 |
| 48 | 4410536 | Гайка колпачок | 8 |
| 54 | 9763977 | Кронштейн | 2 |
| 56 | J271030 | Болт с шайбой | 2 |
| 56A | J901030 | Болт | 1 |
| 56B | J222010 | Шайба | 1 |
| 59 | J780616 | Болт с внутренним шестигранником | 2 |
| 61 | J222006 | Шайба | 2 |
| 65 | 4632343 | Сиденье | 1 |
| 66 | J281235 | Болт с шайбой | 2 |
| 66A | J901235 | Болт | 1 |
| 66B | 4249324 | Шайба | 1 |
| 67 | J281245 | Болт с шайбой | 3 |
| 67A | J901245 | Болт | 1 |
| 67B | 4249324 | Шайба | 1 |
| 68 | 4642322 | Колпачок | 2 |
| 69 | 4648128 | Резиновая прокладка | 1 |
| 70 | J260816 | Болт с шайбой | 1 |
| 70A | J900816 | Болт | 1 |
| 70B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
