Блокировка трубопроводы — HITACHI ZX30U-2

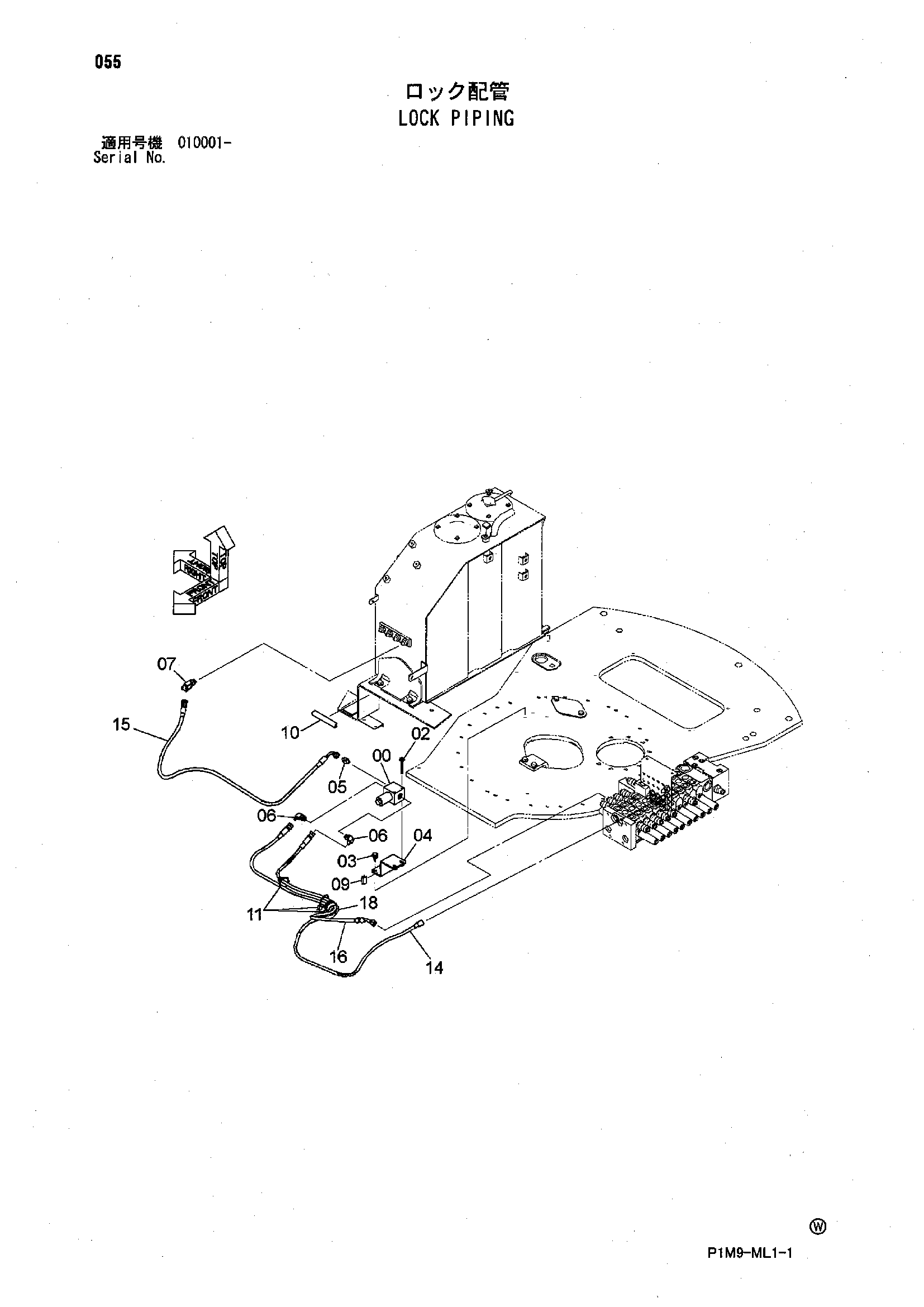

Заводская схема «Блокировка трубопроводы» для HITACHI ZX30U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4614657 | Электромагнитный клапан | 1 |
| 02 | J260865 | Болт с шайбой | 2 |
| 02A | J900865 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 03 | J271025 | Болт с шайбой | 2 |
| 03A | J901025 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | 9764333 | Кронштейн | 1 |
| 05 | A852122 | Адаптер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852322 | Угловой штуцер | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4246385 | Тройник | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4355005 | Амортизатор | 1 |
| 10 | 4421255 | Амортизатор | 1 |
| 11 | 4055312 | Ленточный зажим | 3 |
| 14 | 4636680 | Шланг | 1 |
| 15 | 4636681 | Шланг | 1 |
| 16 | 4636682 | Шланг | 1 |
| 18 | 4625450 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
