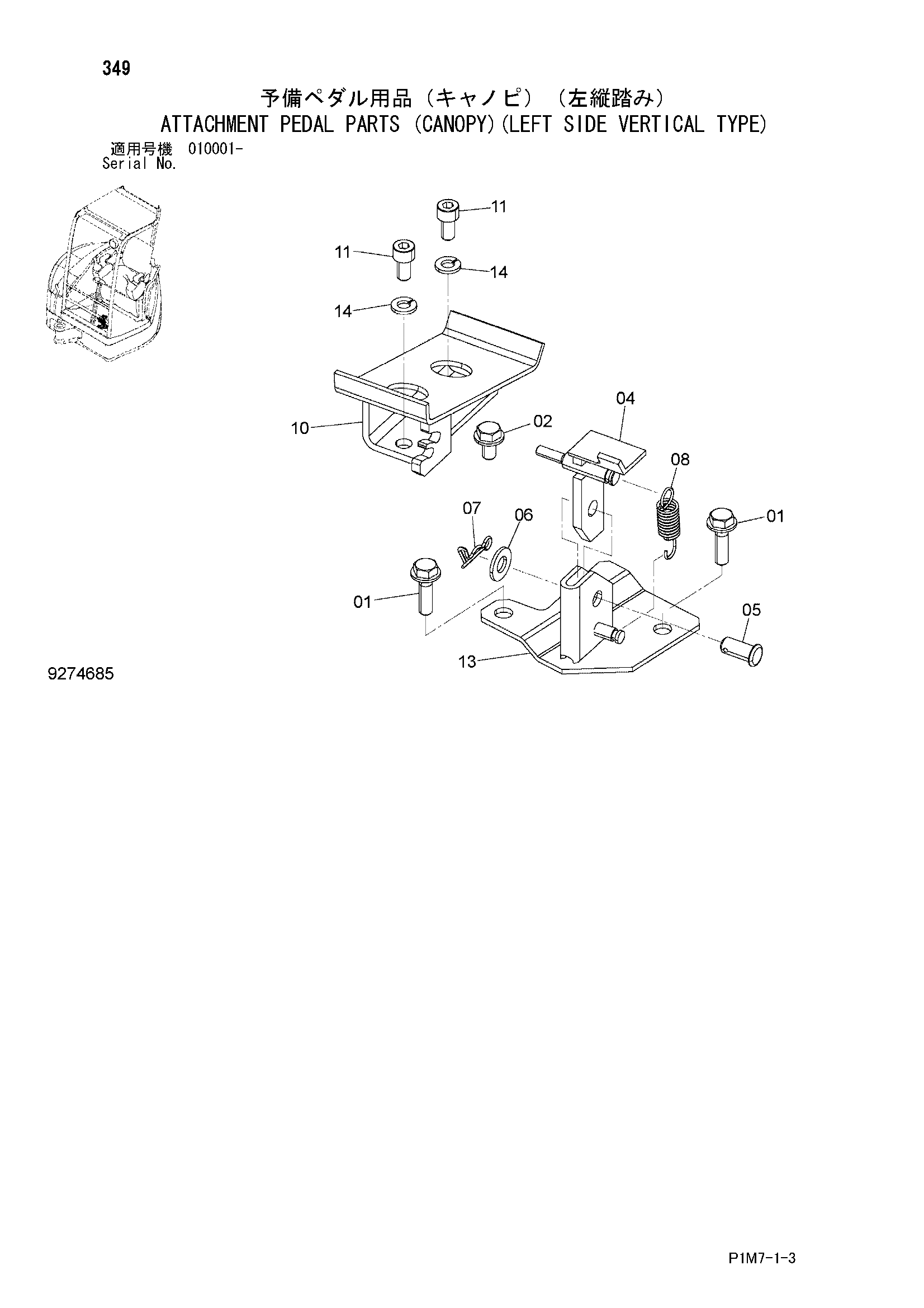

Навесное оборудование педаль детали (навес)(левый боковой вертикал тип) — HITACHI ZX30U-2
Заводская схема «Навесное оборудование педаль детали (навес)(левый боковой вертикал тип)» для HITACHI ZX30U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J260830 | Болт с шайбой | 2 |
| 01A | J900830 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 02 | J260816 | Болт с шайбой | 1 |
| 02A | J900816 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 04 | 8081439 | Ограничитель | 1 |
| 05 | 4287795 | Палец | 1 |
| 06 | A590110 | Плоская шайба | 1 |
| 07 | 4476860 | Палец скальный | 1 |
| 08 | 4279604 | Пружина | 1 |
| 10 | 8108511 | Педаль | 1 |
| 11 | J780816 | Болт: разъём | 2 |
| 13 | 8110194 | Кронштейн | 1 |
| 14 | A590908 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
