Пол в сборе (1) — HITACHI ZX30U-2

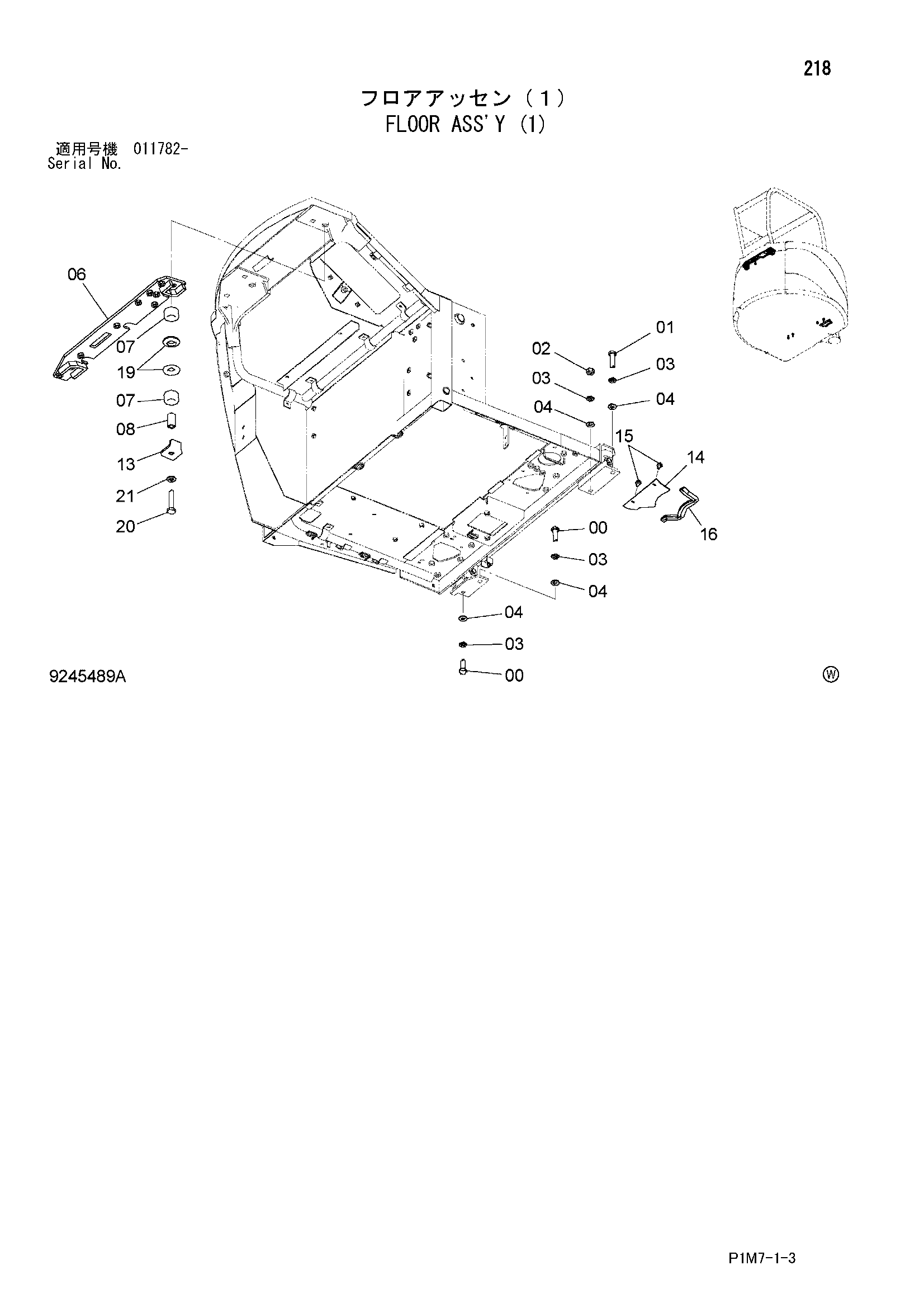

Заводская схема «Пол в сборе (1)» для HITACHI ZX30U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J901440 | Болт | 2 |
| 01 | J901450 | Болт | 1 |
| 01 | J901440 | Болт | 1 |
| 02 | J950014 | Гайка | 1 |
| 03 | A590914 | Пружинная шайба | 4 |
| 04 | A590114 | Плоская шайба | 4 |
| 06 | 7050964 | Кронштейн | 1 |
| 07 | 4628789 | Резиновая прокладка | 4 |
| 08 | 4610550 | Проставка | 2 |
| 13 | 3104238 | Ограничитель | 2 |
| 14 | 3103687 | Пластина | 1 |
| 14 | 3108753 | Пластина | 1 |
| 15 | J260816 | Болт с шайбой | 2 |
| 15A | J900816 | Болт | 1 |
| 15B | A590108 | Плоская шайба | 1 |
| 16 | 4332048 | Резиновое уплотнение | 1 |
| 19 | 4633288 | Шайба нейлоновый | 4 |
| 20 | J901675 | Болт | 2 |
| 21 | A590116 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
