Основные гидролинии (1-1)(PAT отвал)<40, 50> — HITACHI ZX30U-2

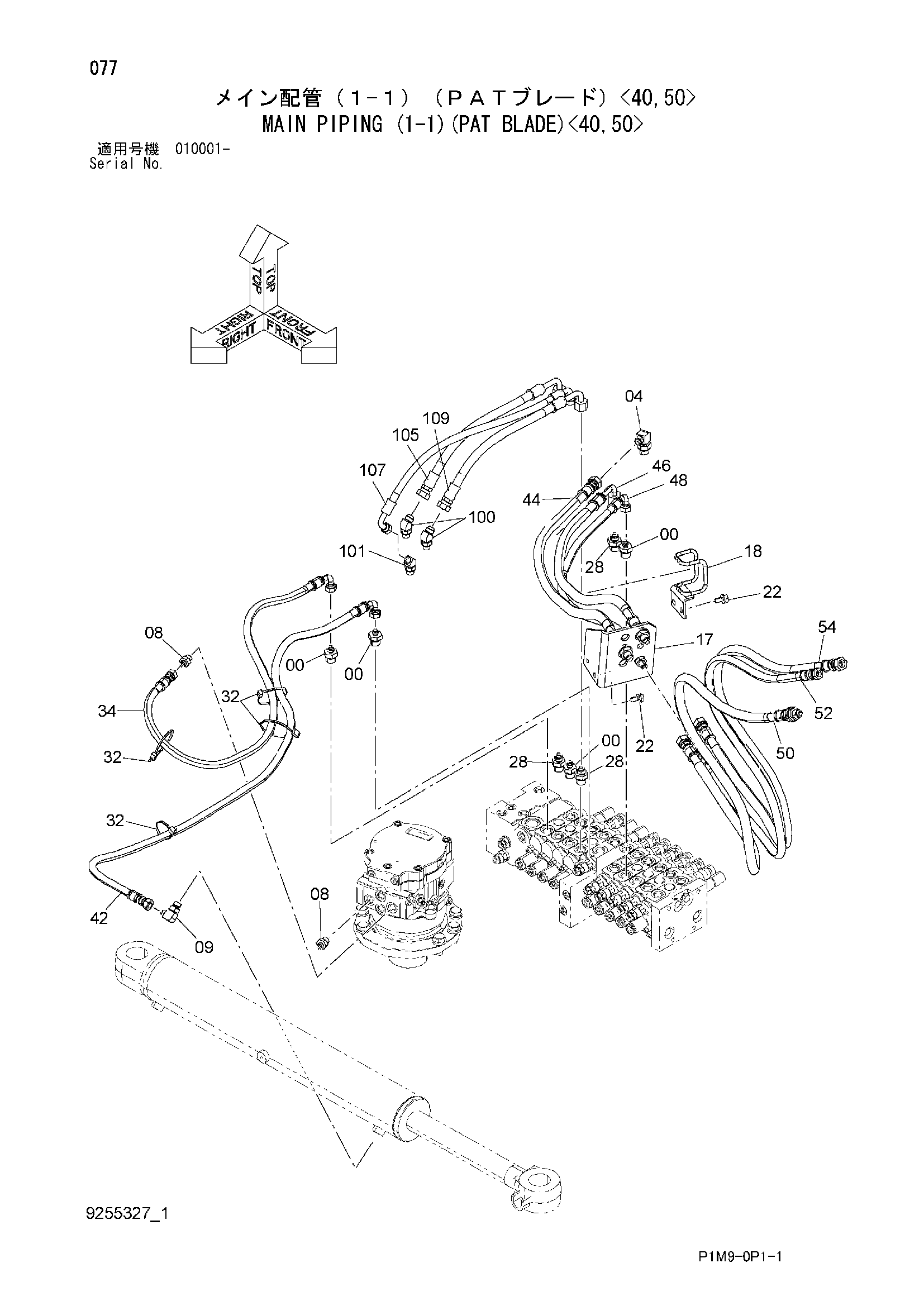

Заводская схема «Основные гидролинии (1-1)(PAT отвал)<40, 50>» для HITACHI ZX30U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852143 | Адаптер | 4 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | A852344 | Угловой штуцер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | A852133 | Адаптер | 2 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | A852333 | Угловой штуцер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4617342 | Кронштейн | 1 |
| 18 | 9762195 | Направляющая шланг | 1 |
| 22 | J271025 | Болт с шайбой | 4 |
| 22A | J901025 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 28 | 4638063 | Адаптер | 3 |
| 28A | 4506418 | Уплотнительное кольцо | 1 |
| 32 | 4055312 | Ленточный зажим | 4 |
| 34 | 4628349 | Шланг | 1 |
| 42 | 4628366 | Шланг | 1 |
| 44 | 4628368 | Шланг | 1 |
| 46 | 4628370 | Шланг | 1 |
| 48 | 4628372 | Шланг | 1 |
| 50 | 4628383 | Шланг | 1 |
| 52 | 4628385 | Шланг | 1 |
| 54 | 4628387 | Шланг | 1 |
| 100 | A852234 | Угловой штуцер | 2 |
| 100A | 4509180 | Уплотнительное кольцо | 1 |
| 101 | A852233 | Угловой штуцер | 1 |
| 101A | 4509180 | Уплотнительное кольцо | 1 |
| 105 | 4643096 | Шланг | 1 |
| 107 | 4643098 | Шланг | 1 |
| 109 | 4643100 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
