Навесное оборудование педаль (2)(левый боковой вертикал тип) — HITACHI ZX30U-2

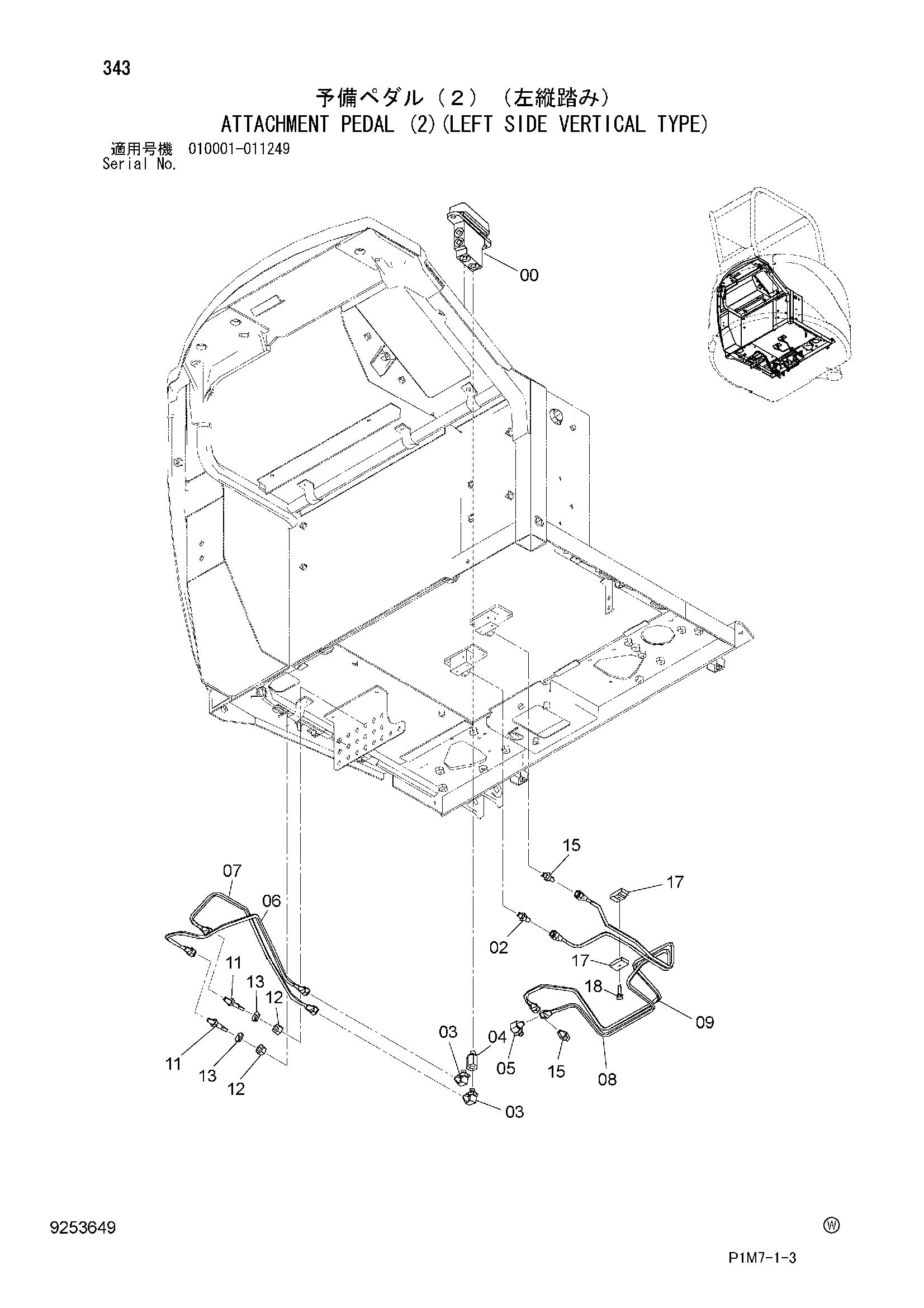

Заводская схема «Навесное оборудование педаль (2)(левый боковой вертикал тип)» для HITACHI ZX30U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4607487 | Пилотный клапан | 1 |
| 02 | 4255304 | Штуцер трубки | 1 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4293950 | Угловой штуцер | 2 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4202564 | Адаптер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4293950 | Угловой штуцер | 1 |
| 05 | 4652864 | Фильтр | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4641192 | Трубка | 1 |
| 07 | 4641193 | Трубка | 1 |
| 08 | 3104358 | Трубка | 1 |
| 09 | 3106095 | Трубка | 1 |
| 11 | 4610482 | Адаптер | 2 |
| 12 | J950012 | Гайка | 2 |
| 13 | A590912 | Пружинная шайба | 2 |
| 15 | 4255304 | Штуцер трубки | 2 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 9735306 | Хомут | 2 |
| 18 | J260830 | Болт с шайбой | 1 |
| 18A | J900830 | Болт | 1 |
| 18B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
