Крышка (2) — HITACHI ZX30U-2

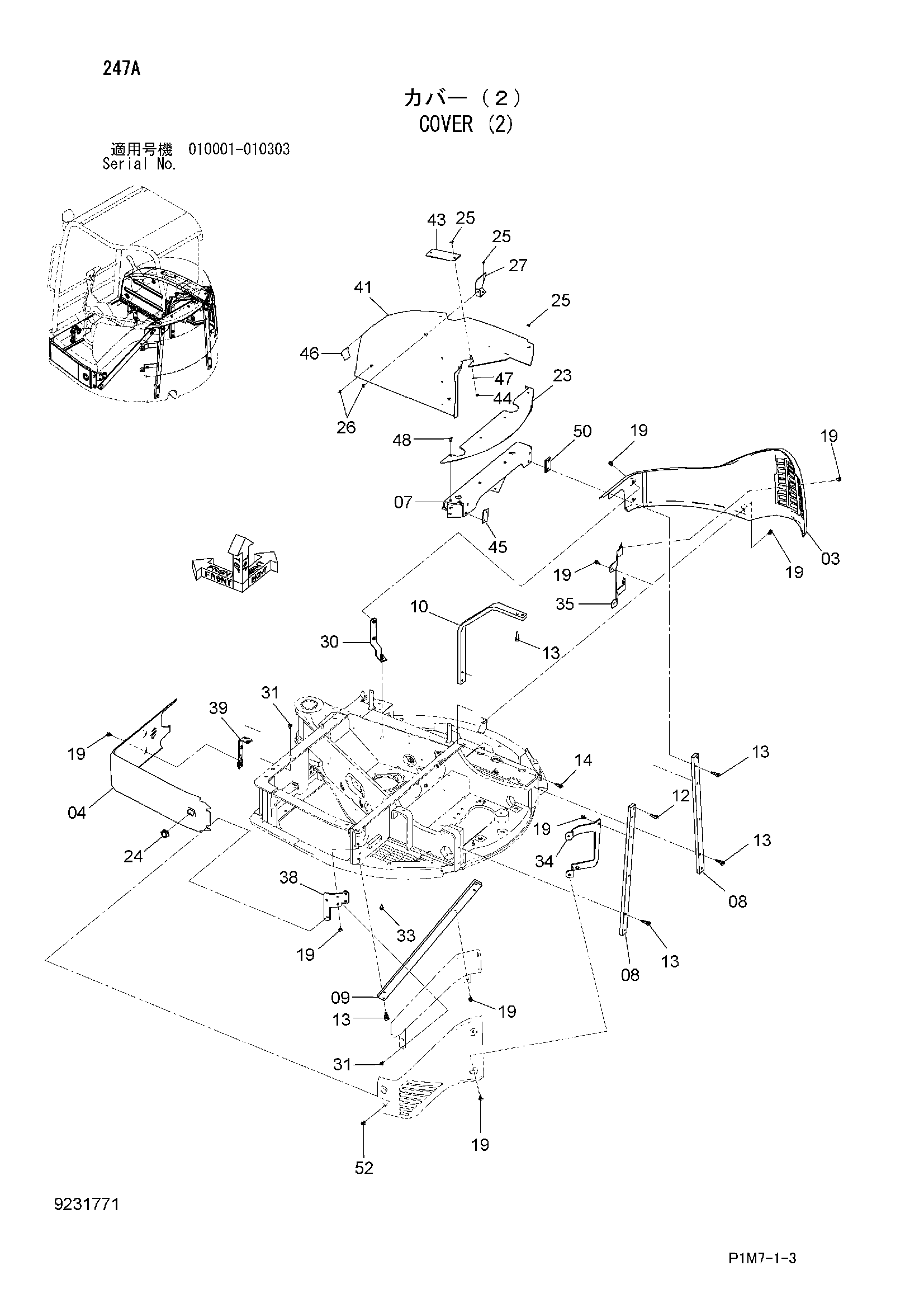

Заводская схема «Крышка (2)» для HITACHI ZX30U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
03	6023073	Крышка	1
04	7047125 замена: 7052123	Крышка	1
07	7044896	Опора	1
08	4605658	Пластина	2
09	4605657	Пластина	1
10	3099309	Пластина	1
12	J271245	Болт с шайбой	2
12A	J901245	Болт	1
12B	J222012	Шайба	1
13	J271250	Болт с шайбой	12
13A	J901250	Болт	1
13B	J222012	Шайба	1
14	J271235	Болт с шайбой	2
14A	J901235	Болт	1
14B	J222012	Шайба	1
19	J271020	Болт с шайбой	16
19A	J901020	Болт	1
19B	J222010	Шайба	1
23	8094011	Крышка	1
24	4632335	Резиновая втулка	1
25	J260816	Болт с шайбой	4
25A	J900816	Болт	1
25B	A590108	Плоская шайба	1
26	J260820	Болт с шайбой	3
26A	J900820	Болт	1
26B	A590108	Плоская шайба	1
27	9761647	Кронштейн	1
30	9761889	Кронштейн	1
31	J271025	Болт с шайбой	4
31A	J901025	Болт	1
31B	J222010	Шайба	1
33	J271025	Болт с шайбой	2
33A	J901025	Болт	1
33B	J222010	Шайба	1
34	8097476	Кронштейн	1
35	8097477	Кронштейн	1
38	9762986	Кронштейн	1
39	9762796	Кронштейн	1
41	6023165 замена: 6025346	Крышка	1
43	4622195	Крышка	1
44	M500807	Гайка	2
45	4622351	Пластина	1
45	4637615	Пластина	1
46	4638289	Сиденье	1
47	4338215	Шайба	2
48	J650820	Винт	3
50	4637616	Пластина	1
52	J271020	Болт с шайбой	2
52A	J901020	Болт	1
52B	J222010	Шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX30U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
