Гидроцилиндр отвала — HITACHI ZX30U-2

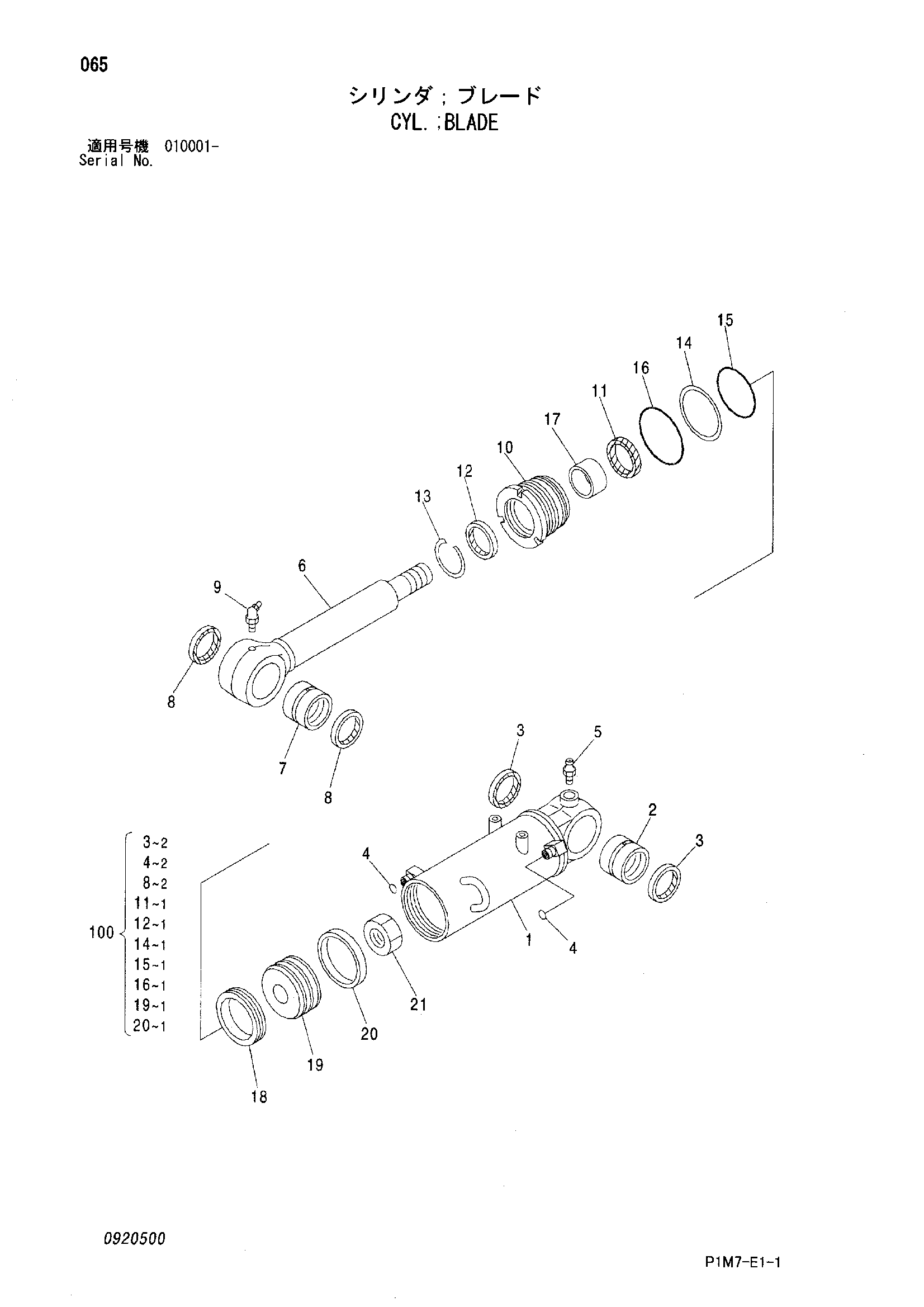

Заводская схема «Гидроцилиндр отвала» для HITACHI ZX30U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4617447 | Гидроцилиндр отвала | 1 | |
| 1 | 0920501 | Гидроцилиндр | 1 |
| 2 | 0920502 | Втулка | 1 |
| 3 | 0920503 | Уплотнение | 2 |
| 4 | 0920504 | Уплотнительное кольцо | 2 |
| 5 | 0920505 | Штуцер | 1 |
| 6 | 0920506 | Шток поршня | 1 |
| 7 | 0920502 | Втулка | 1 |
| 8 | 0920503 | Уплотнение | 2 |
| 9 | 0920507 | Штуцер | 1 |
| 10 | 0920508 | Головка гидроцилиндра | 1 |
| 11 | 0920509 | Манжета | 1 |
| 12 | 0920510 | Пылезащитное уплотнение | 1 |
| 13 | 0920511 | Стопорное кольцо | 1 |
| 14 | 0920512 | Опорное кольцо | 1 |
| 15 | 0920513 | Уплотнительное кольцо | 1 |
| 16 | 0920514 | Уплотнительное кольцо | 1 |
| 17 | 0920515 | Втулка | 1 |
| 18 | 0920516 | Поршень | 1 |
| 19 | 0920517 | Поршневое кольцо | 1 |
| 20 | 0920518 | Кольцо | 1 |
| 21 | 0920519 | Гайка | 1 |
| 100 | 4622065 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
