Гидролинии рабочего оборудования — HITACHI ZX30U-2

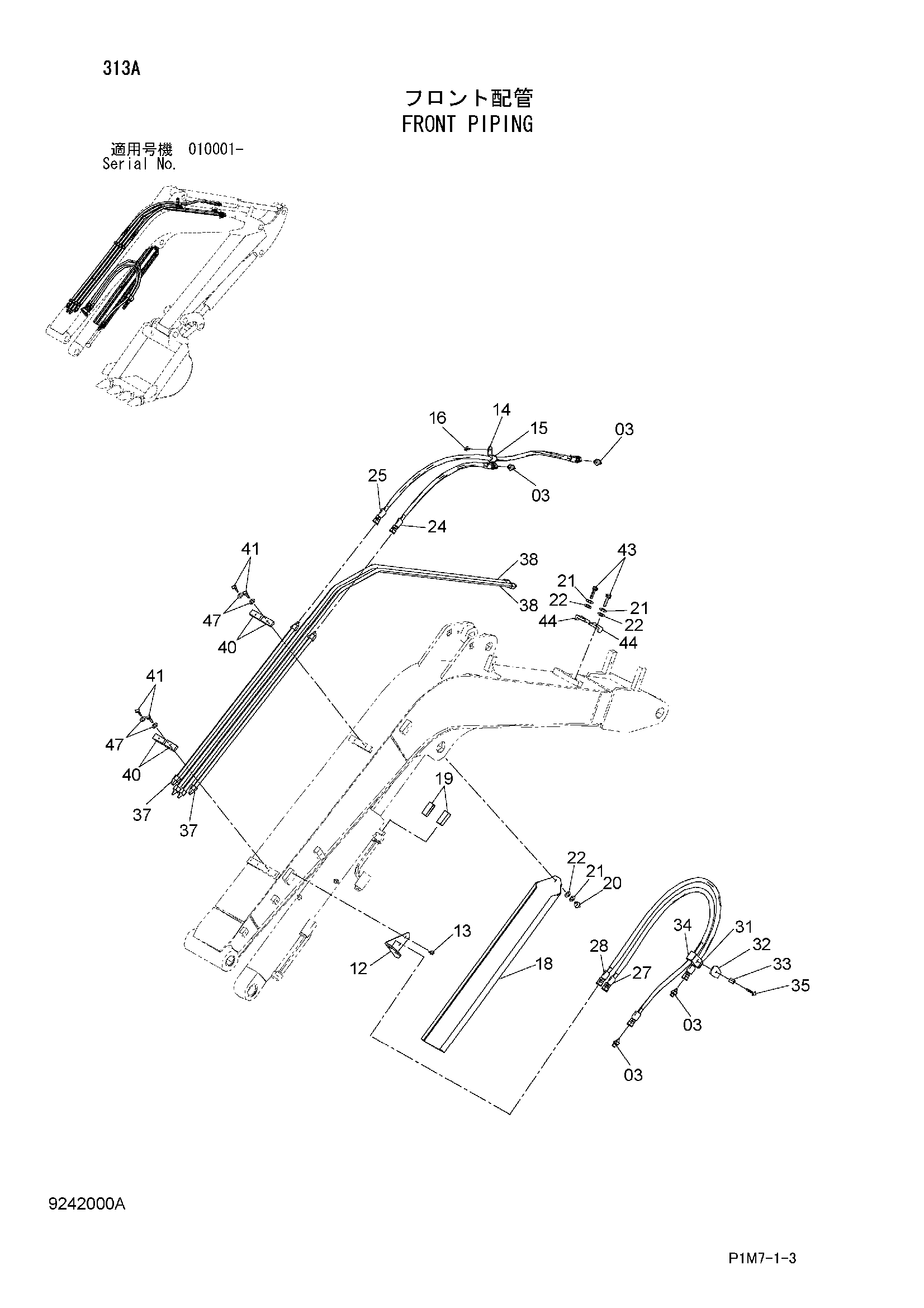

Заводская схема «Гидролинии рабочего оборудования» для HITACHI ZX30U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | A852133 | Адаптер | 4 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4623900 | Кронштейн | 1 |
| 13 | J260816 | Болт с шайбой | 2 |
| 13A | J900816 | Болт | 1 |
| 13B | A590108 | Плоская шайба | 1 |
| 14 | 4190277 | Зажим | 1 |
| 15 | 4374994 | Резиновая втулка | 1 |
| 16 | J260814 | Болт с шайбой | 1 |
| 16A | J900814 | Болт | 1 |
| 16B | A590108 | Плоская шайба | 1 |
| 18 | 3102906 | Крышка гидроцилиндр. (STD.) | 1 |
| 18 | 8092811 | Крышка | 1 |
| 19 | 4352044 | Резиновая прокладка | 2 |
| 20 | J271020 | Болт с шайбой | 1 |
| 20A | J901020 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 20 | J901020 | Болт | 1 |
| 21 | A590910 | Пружинная шайба | 3 |
| 22 | A590110 | Плоская шайба | 3 |
| 24 | 4628589 | Шланг | 1 |
| 25 | 4628590 | Шланг | 1 |
| 27 | 4628592 | Шланг | 1 |
| 28 | 4633406 | Шланг | 1 |
| 31 | 9763240 | Хомут | 1 |
| 32 | 4625425 | Крышка | 1 |
| 33 | 4391196 | Проставка | 1 |
| 34 | 4402284 | Резиновая втулка | 1 |
| 35 | J260840 | Болт с шайбой | 1 |
| 35A | J900840 | Болт | 1 |
| 35B | A590108 | Плоская шайба | 1 |
| 37 | 9761413 | Трубка | 2 |
| 38 | 8098862 | Трубка | 2 |
| 40 | 4275545 | Хомут трубки | 4 |
| 40 | 4633950 | Хомут трубки | 4 |
| 41 | J260835 | Болт с шайбой | 4 |
| 41A | J900835 | Болт | 1 |
| 41B | A590108 | Плоская шайба | 1 |
| 41 | J900835 | Болт | 4 |
| 43 | J271040 | Болт с шайбой | 2 |
| 43A | J901040 | Болт | 1 |
| 43B | J222010 | Шайба | 1 |
| 43 | J901040 | Болт | 2 |
| 44 | 4138227 | Хомут трубки | 2 |
| 47 | A590908 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
