Отопитель (1) — HITACHI ZX30U

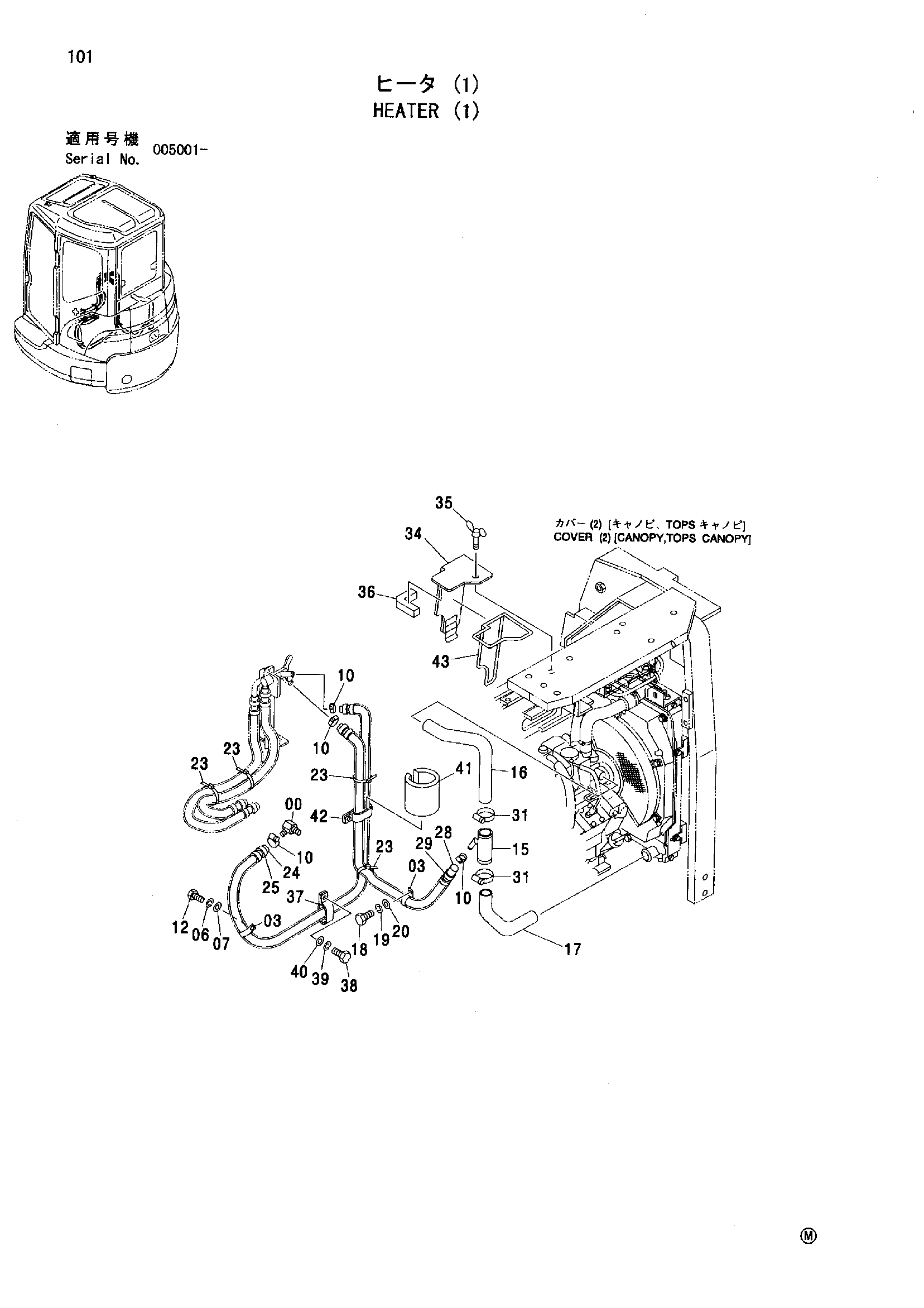

Заводская схема «Отопитель (1)» для HITACHI ZX30U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9752876 | Угловой штуцер | 1 |
| 03 | 4192035 | Зажим | 2 |
| 06 | J252210 замена: A590910 | Пружинная шайба | 1 |
| 06 | A590910 | Пружинная шайба | 1 |
| 07 | J253110 замена: A590110 | Плоская шайба | 1 |
| 07 | A590110 | Плоская шайба | 1 |
| 10 | 4514699 | Хомут шланга | 4 |
| 12 | J971020 замена: J901020 | Болт | 1 |
| 12 | J901020 | Болт | 1 |
| 15 | 8078418 | Трубка | 1 |
| 16 | 3095013 | Водяной шланг | 1 |
| 17 | 3095014 | Водяной шланг | 1 |
| 18 | J960820 замена: J900820 | Болт | 1 |
| 18 | J900820 | Болт | 1 |
| 19 | J252108 замена: A590908 | Пружинная шайба | 1 |
| 19 | A590908 | Пружинная шайба | 1 |
| 20 | J253108 замена: A590108 | Плоская шайба | 1 |
| 20 | A590108 | Плоская шайба | 1 |
| 23 | 4055312 | Ленточный зажим | 4 |
| 24 | 4475420 | Водяной шланг | 1 |
| 24 | 4475421 | Водяной шланг | 1 |
| 25 | 4475422 | Трубка корругатед | 1 |
| 28 | 4475421 | Водяной шланг | 1 |
| 29 | 4475423 | Трубка корругатед | 1 |
| 31 | 4011675 | Хомут шланга | 2 |
| 34 | 9757895 | Крышка | 1 |
| 35 | M360816 | Болт винг | 1 |
| 36 | 4478973 | Резиновая прокладка | 1 |
| 37 | 4411911 | Зажим | 1 |
| 38 | J971020 замена: J901020 | Болт | 1 |
| 38 | J901020 | Болт | 1 |
| 39 | J252210 замена: A590910 | Пружинная шайба | 1 |
| 39 | A590910 | Пружинная шайба | 1 |
| 40 | J253110 замена: A590110 | Плоская шайба | 1 |
| 40 | A590110 | Плоская шайба | 1 |
| 41 | 4479470 | Резиновая прокладка | 1 |
| 42 | 4295017 | Зажим | 1 |
| 43 | 4468100 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
