Скольжение рукоять трубопроводы — HITACHI ZX30U

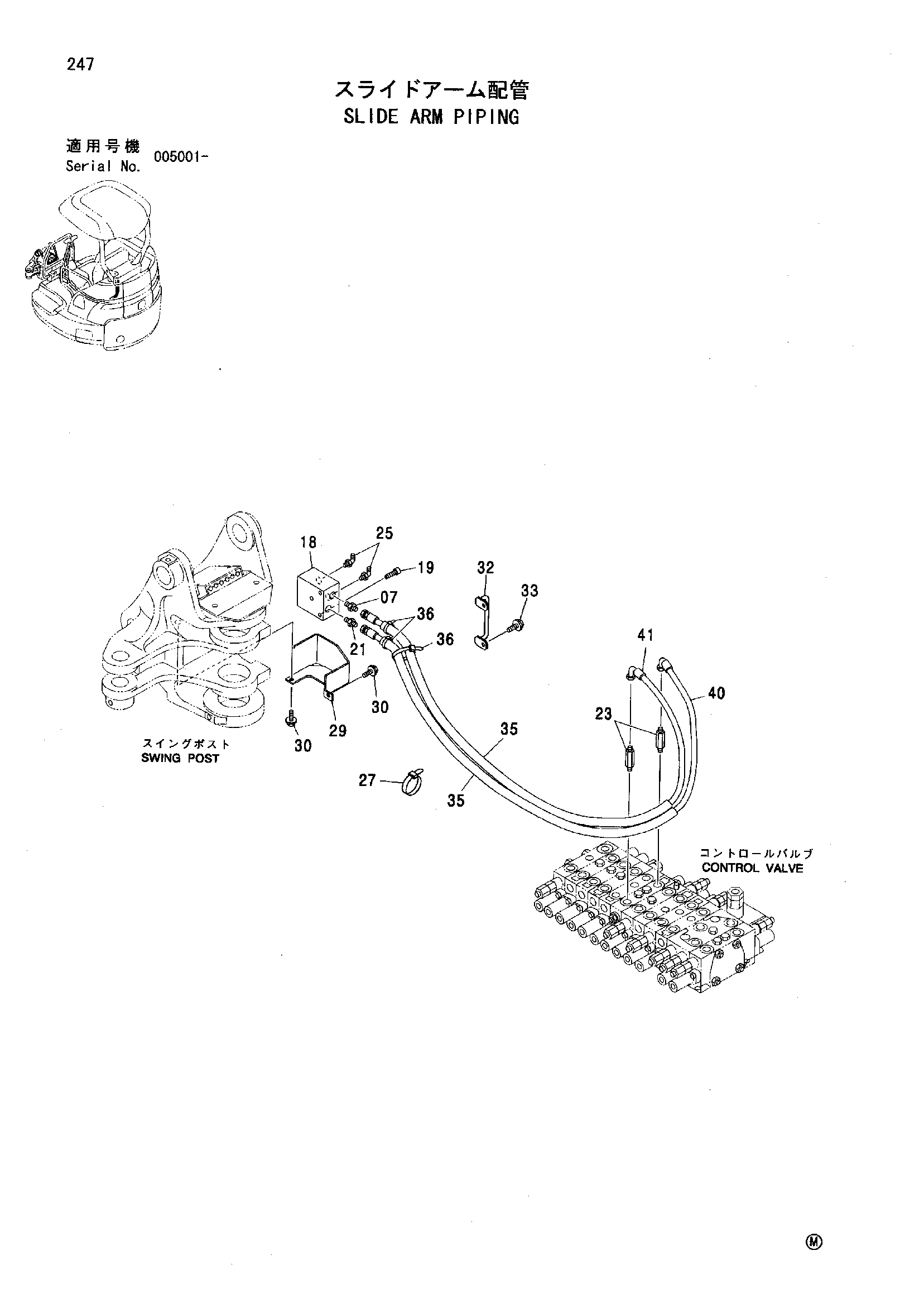

Заводская схема «Скольжение рукоять трубопроводы» для HITACHI ZX30U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 07 | 4042032 | Адаптер | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | 3078513 | Коллектор | 1 |
| 19 | J780855 | Болт с внутренним шестигранником | 3 |
| 21 | 4042032 | Адаптер | 1 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | 4467386 | Адаптер | 2 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4037760 | Угловой штуцер | 2 |
| 25A | 4506418 | Уплотнительное кольцо | 1 |
| 27 | 4055312 | Ленточный зажим | 3 |
| 29 | 8078075 | Крышка | 1 |
| 30 | J271025 | Болт с шайбой | 2 |
| 30A | J901025 | Болт | 1 |
| 30B | J222010 | Плоская шайба | 1 |
| 32 | 8078290 | Направляющая шланг | 1 |
| 33 | J271025 | Болт с шайбой | 2 |
| 33A | J901025 | Болт | 1 |
| 33B | J222010 | Плоская шайба | 1 |
| 35 | 4621083 | Трубка | 2 |
| 36 | 4323613 | Ленточный зажим | 3 |
| 40 | 4473034 | Шланг | 1 |
| 41 | 4479496 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
