Рычаг отвала [PAT] — HITACHI ZX30U

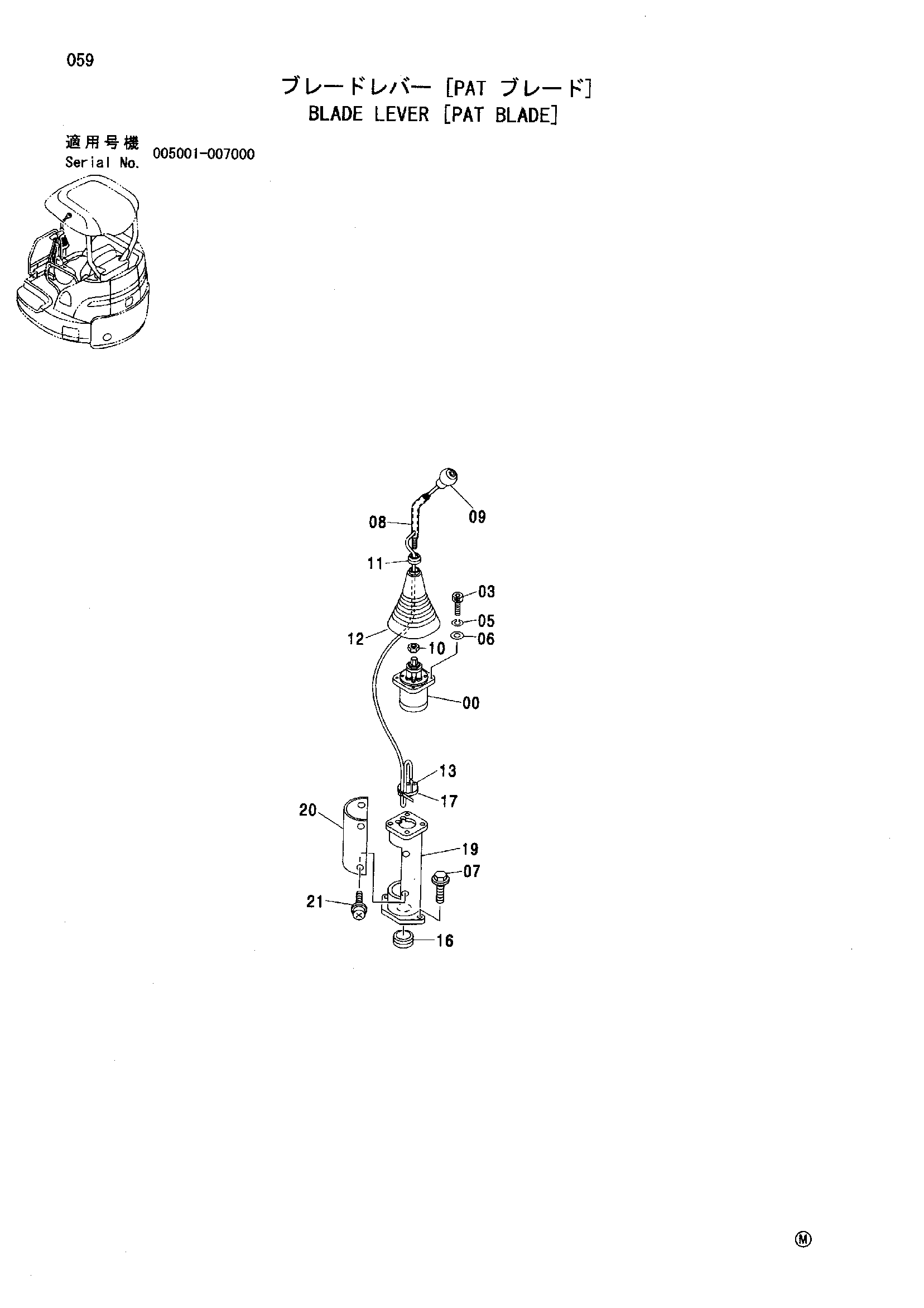

Заводская схема «Рычаг отвала [PAT]» для HITACHI ZX30U. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Рычаг отвала [PAT] HITACHI ZX30U](/catalog-drawings/f0/f06b3a7c-f179-40b2-a716-7e4b46328c7a.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4428195 замена: 4601408 | Пилотный клапан | 1 |
| 00 | 4601408 | Пилотный клапан | 1 |
| 03 | J770630 замена: J780630 | Болт с внутренним шестигранником | 4 |
| 03 | J780630 | Болт с внутренним шестигранником | 4 |
| 05 | J252106 замена: A590906 | Пружинная шайба | 4 |
| 05 | A590906 | Пружинная шайба | 4 |
| 06 | J253106 замена: A590106 | Плоская шайба | 4 |
| 06 | A590106 | Плоская шайба | 4 |
| 07 | J051030 | Болт с шайбой | 3 |
| 07 | J271030 замена: J901030 | Болт с шайбой | 3 |
| 07 | J271030 замена: J222010 | Болт с шайбой | 3 |
| 08 | 9756080 | Рычаг | 1 |
| 09 | 4448094 | Рукоятка | 1 |
| 10 | J231214 замена: J950014 | Гайка | 1 |
| 10 | J950014 | Гайка | 1 |
| 11 | 4264107 | Уплотнение колпачок | 1 |
| 12 | 3069894 | Защитный чехол | 1 |
| 13 | 4313180 | Клемма | 2 |
| 16 | 998720 | Резиновая втулка | 1 |
| 17 | 4055311 | Ленточный зажим | 1 |
| 19 | 7042557 | Стойка | 1 |
| 20 | 3092406 | Крышка | 1 |
| 21 | J680616 | Винт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
