Ауто-идле — HITACHI ZX30U

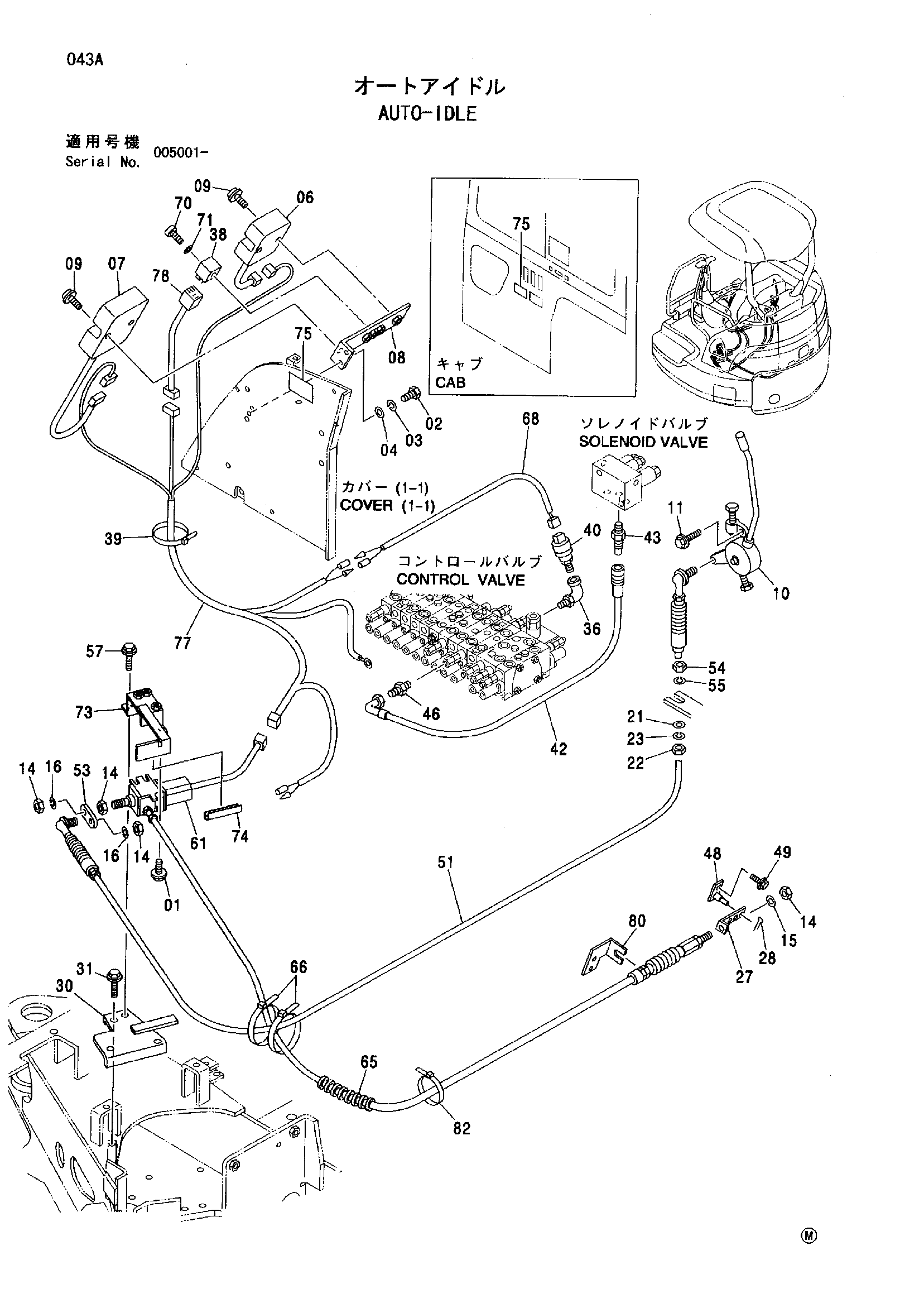

Заводская схема «Ауто-идле» для HITACHI ZX30U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J680616 | Винт с шайбой | 3 |
| 02 | J960816 замена: J900816 | Болт | 2 |
| 02 | J900816 | Болт | 2 |
| 03 | J252108 замена: A590908 | Пружинная шайба | 2 |
| 03 | A590908 | Пружинная шайба | 2 |
| 04 | J253108 замена: A590108 | Плоская шайба | 2 |
| 04 | A590108 | Плоская шайба | 2 |
| 06 | 4289621 | Блок таймер | 1 |
| 07 | 4334164 | Контроллер | 1 |
| 08 | 9758034 | Кронштейн | 1 |
| 09 | J680625 | Винт с шайбой | 4 |
| 10 | 4325764 | Рычаг | 1 |
| 11 | J090825 | Болт с шайбой | 2 |
| 11 | J260825 замена: J900825 | Болт с шайбой | 2 |
| 11 | J260825 замена: A590108 | Болт с шайбой | 2 |
| 14 | J231106 замена: M500605 | Гайка | 4 |
| 14 | M500605 | Гайка | 4 |
| 15 | J253106 замена: A590106 | Плоская шайба | 1 |
| 15 | A590106 | Плоская шайба | 1 |
| 16 | J252106 замена: A590906 | Пружинная шайба | 2 |
| 16 | A590906 | Пружинная шайба | 2 |
| 21 | J253105 замена: A590105 | Плоская шайба | 1 |
| 21 | A590105 | Плоская шайба | 1 |
| 22 | J231105 замена: M500504 | Гайка | 1 |
| 22 | M500504 | Гайка | 1 |
| 23 | J252105 замена: A590905 | Пружинная шайба | 1 |
| 23 | A590905 | Пружинная шайба | 1 |
| 27 | 4394308 | Кронштейн | 1 |
| 28 | 4022696 | Стопорный палец | 1 |
| 30 | 9758013 | Кронштейн | 1 |
| 31 | J051020 | Болт с шайбой | 2 |
| 31 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 31 | J271020 замена: J222010 | Болт с шайбой | 2 |
| 36 | 4376846 | Угловой штуцер | 1 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 38 | 4394590 | Реле | 1 |
| 39 | 4055312 | Ленточный зажим | 7 |
| 40 | 4380677 | Выключатель | 1 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 42 | 4472980 | Шланг | 1 |
| 43 | 4467369 | Адаптер | 1 |
| 46 | 4042030 | Адаптер | 1 |
| 46A | 957366 | Уплотнительное кольцо | 1 |
| 48 | 9753552 | Палец | 1 |
| 49 | J090620 | Болт с шайбой | 1 |
| 49 | J260620 замена: J900620 | Болт с шайбой | 1 |
| 49 | J260620 замена: A590106 | Болт с шайбой | 1 |
| 51 | 4333386 | Трос управления | 1 |
| 53 | 4376836 | Рычаг | 1 |
| 54 | J231105 замена: M500504 | Гайка | 1 |
| 54 | M500504 | Гайка | 1 |
| 55 | J252105 замена: A590905 | Пружинная шайба | 1 |
| 55 | A590905 | Пружинная шайба | 1 |
| 57 | J090816 | Болт с шайбой | 2 |
| 57 | J260816 замена: J900816 | Болт с шайбой | 2 |
| 57 | J260816 замена: A590108 | Болт с шайбой | 2 |
| 61 | 4428804 | Актуатор | 1 |
| 65 | 4371763 | Трубка | 1 |
| 66 | 4055311 | Ленточный зажим | 2 |
| 68 | 4428896 | Жгут проводов | 1 |
| 70 | J691512 | Винт | 1 |
| 71 | J253105 замена: A590105 | Плоская шайба | 1 |
| 71 | A590105 | Плоская шайба | 1 |
| 73 | 8078764 | Кронштейн | 1 |
| 74 | 4472225 | Амортизатор | 1 |
| 75 | 4432064 | Информационная табличка | 1 |
| 77 | 3094372 | Жгут проводов | 1 |
| 78 | 4434606 | Жгут проводов | 1 |
| 80 | 4434684 | Кронштейн | 1 |
| 82 | 4323613 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
