Кондиционер (2-3) — HITACHI ZX30U

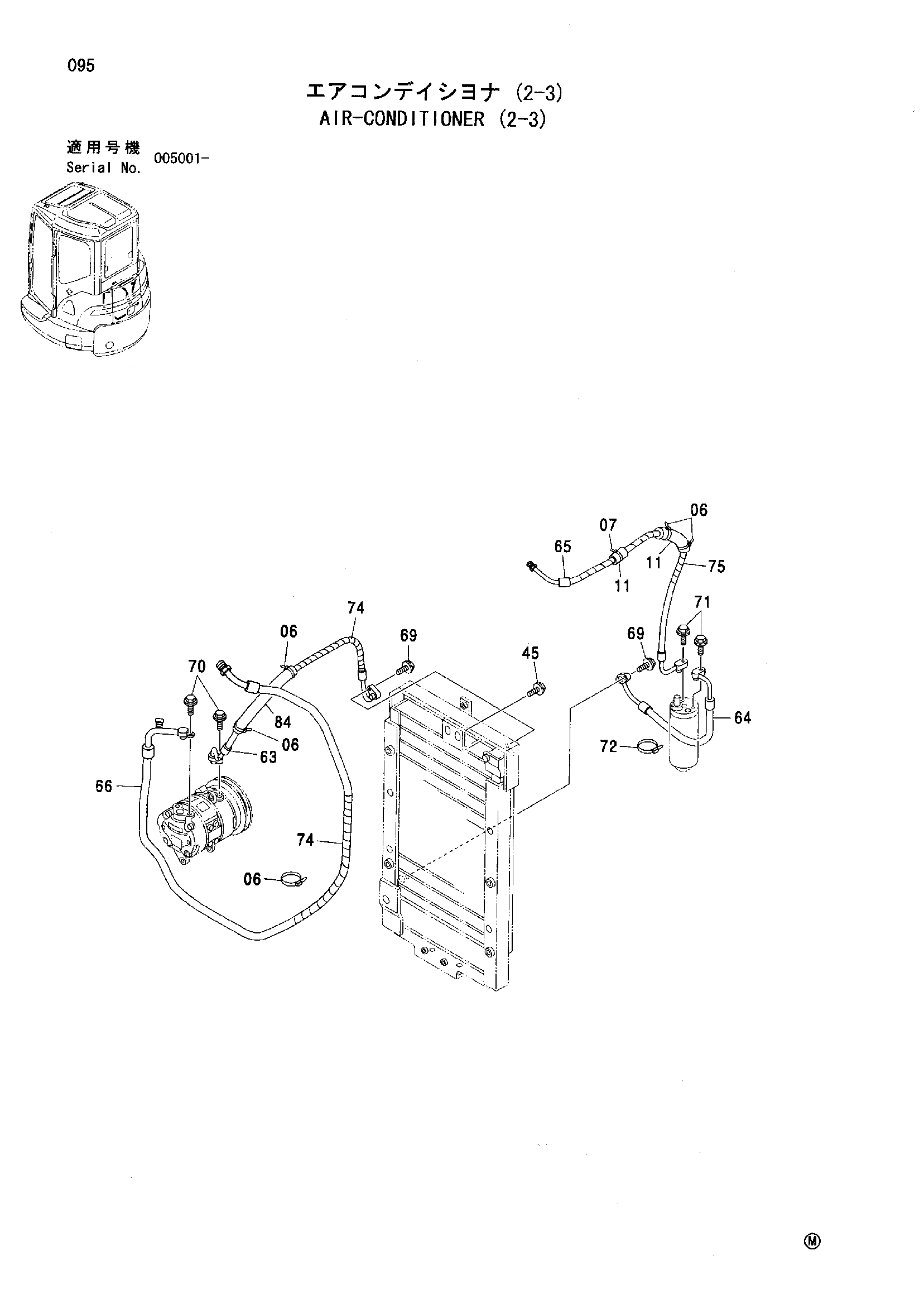

Заводская схема «Кондиционер (2-3)» для HITACHI ZX30U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 06 | 4055311 | Ленточный зажим | 12 |
| 07 | 4055312 | Ленточный зажим | 1 |
| 11 | 4434272 | Трубка | 2 |
| 45 | J260825 | Болт с шайбой | 2 |
| 45A | J900825 | Болт | 1 |
| 45B | A590108 | Плоская шайба | 1 |
| 63 | 4421700 | Шланг радиатора | 1 |
| 64 | 4421703 | Шланг радиатора | 1 |
| 65 | 4421701 | Шланг радиатора | 1 |
| 66 | 4421702 | Шланг радиатора | 1 |
| 69 | J260835 | Болт с шайбой | 2 |
| 69A | J900835 | Болт | 1 |
| 69B | A590108 | Плоская шайба | 1 |
| 70 | J260825 | Болт с шайбой | 2 |
| 70A | J900825 | Болт | 1 |
| 70B | A590108 | Плоская шайба | 1 |
| 71 | J260625 | Болт с шайбой | 2 |
| 71A | J900625 | Болт | 1 |
| 71B | A590106 | Плоская шайба | 1 |
| 72 | 4291656 | Ленточный зажим | 1 |
| 74 | 4327294 | Защитный кожух | 3 |
| 75 | 4327293 | Защитный кожух | 1 |
| 84 | 4436287 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
