Трубопроводы масляного радиатора (2) — HITACHI ZX30U

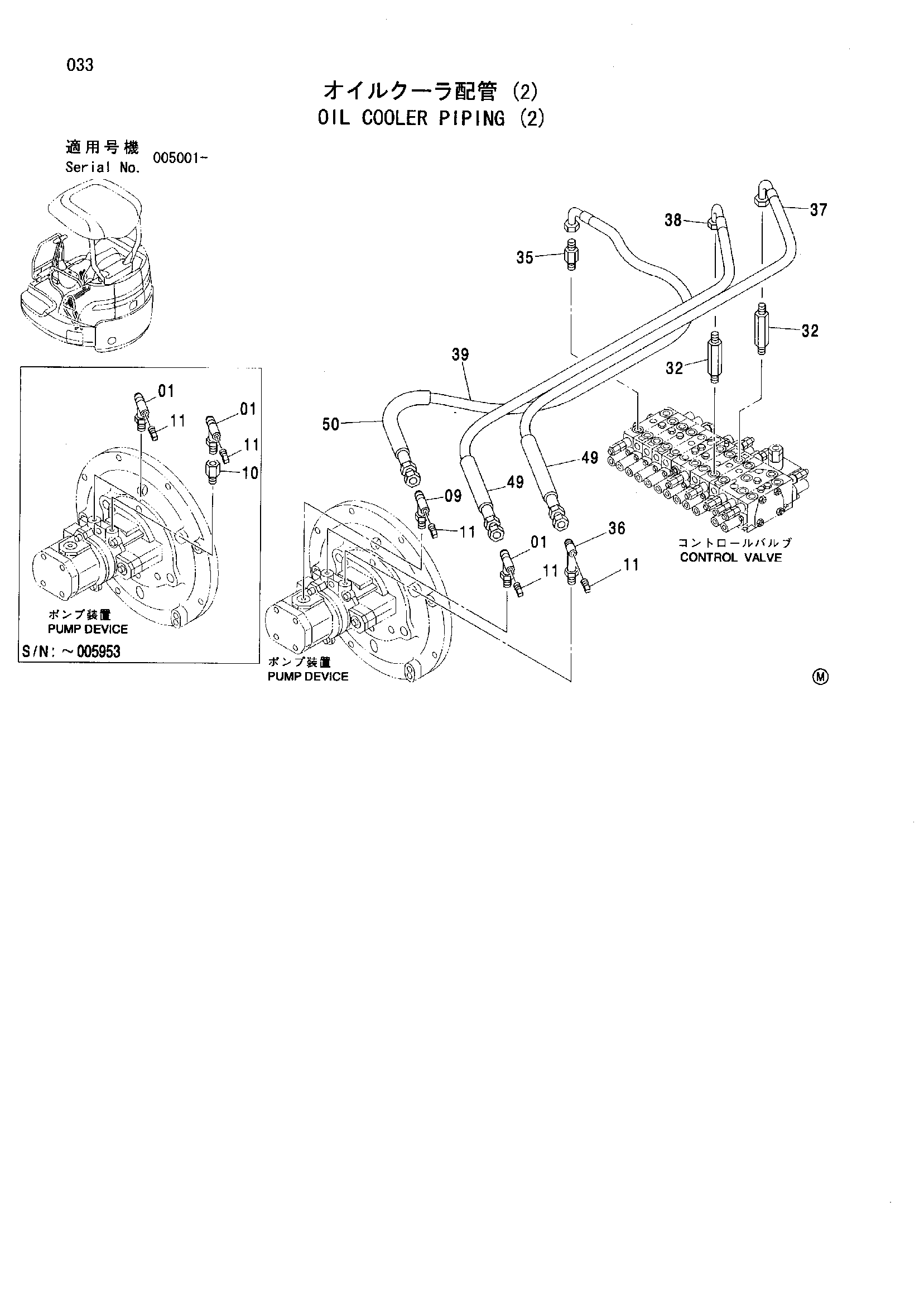

Заводская схема «Трубопроводы масляного радиатора (2)» для HITACHI ZX30U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4416475 | Тройник | 2 |
| 01 | 4416475 | Тройник | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4368222 | Тройник | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4363181 | Разъём S | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 94-2022 | Пробка | 3 |
| 32 | 4467386 | Адаптер | 2 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | 4368210 | Адаптер | 1 |
| 35A | 4509180 | Уплотнительное кольцо | 1 |
| 36 | 4614848 | Тройник | 1 |
| 36A | 4506418 | Уплотнительное кольцо | 1 |
| 37 | 4472926 | Шланг | 1 |
| 38 | 4472927 | Шланг | 1 |
| 39 | 4472928 | Шланг | 1 |
| 49 | 4432868 | Трубка | 2 |
| 50 | 4476631 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
