Гидролинии рабочего оборудования (скольжение рукоять) — HITACHI ZX30U

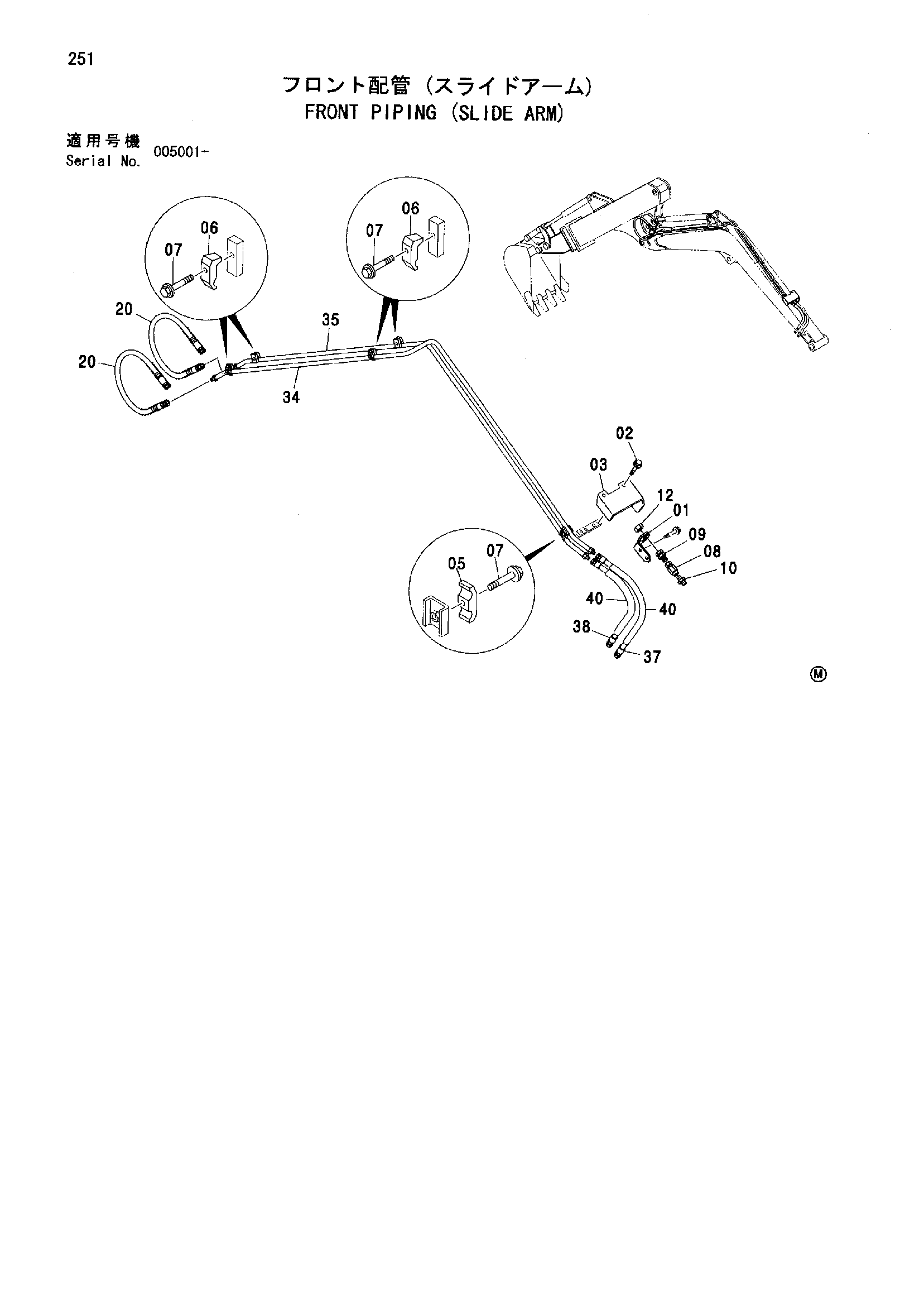

Заводская схема «Гидролинии рабочего оборудования (скольжение рукоять)» для HITACHI ZX30U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4458401 | Кронштейн | 1 |
| 02 | J260850 | Болт с шайбой | 2 |
| 02A | J900850 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 03 | 8084940 | Крышка | 1 |
| 05 | 4189858 | Хомут трубки | 1 |
| 06 | 4053594 | Хомут трубки | 4 |
| 07 | J271045 | Болт с шайбой | 5 |
| 07A | J901045 | Болт | 1 |
| 07B | J222010 | Плоская шайба | 1 |
| 08 | 4188602 | Клапан словретер | 1 |
| 09 | 4313977 | Адаптер | 1 |
| 10 | 4128301 | Адаптер | 1 |
| 12 | 4460732 | Гайка | 1 |
| 20 | 4427564 | Шланг | 2 |
| 34 | 8078202 | Трубка | 1 |
| 35 | 8078203 | Трубка | 1 |
| 37 | 4429711 | Шланг | 1 |
| 38 | 4429712 | Шланг | 1 |
| 40 | 4320661 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
