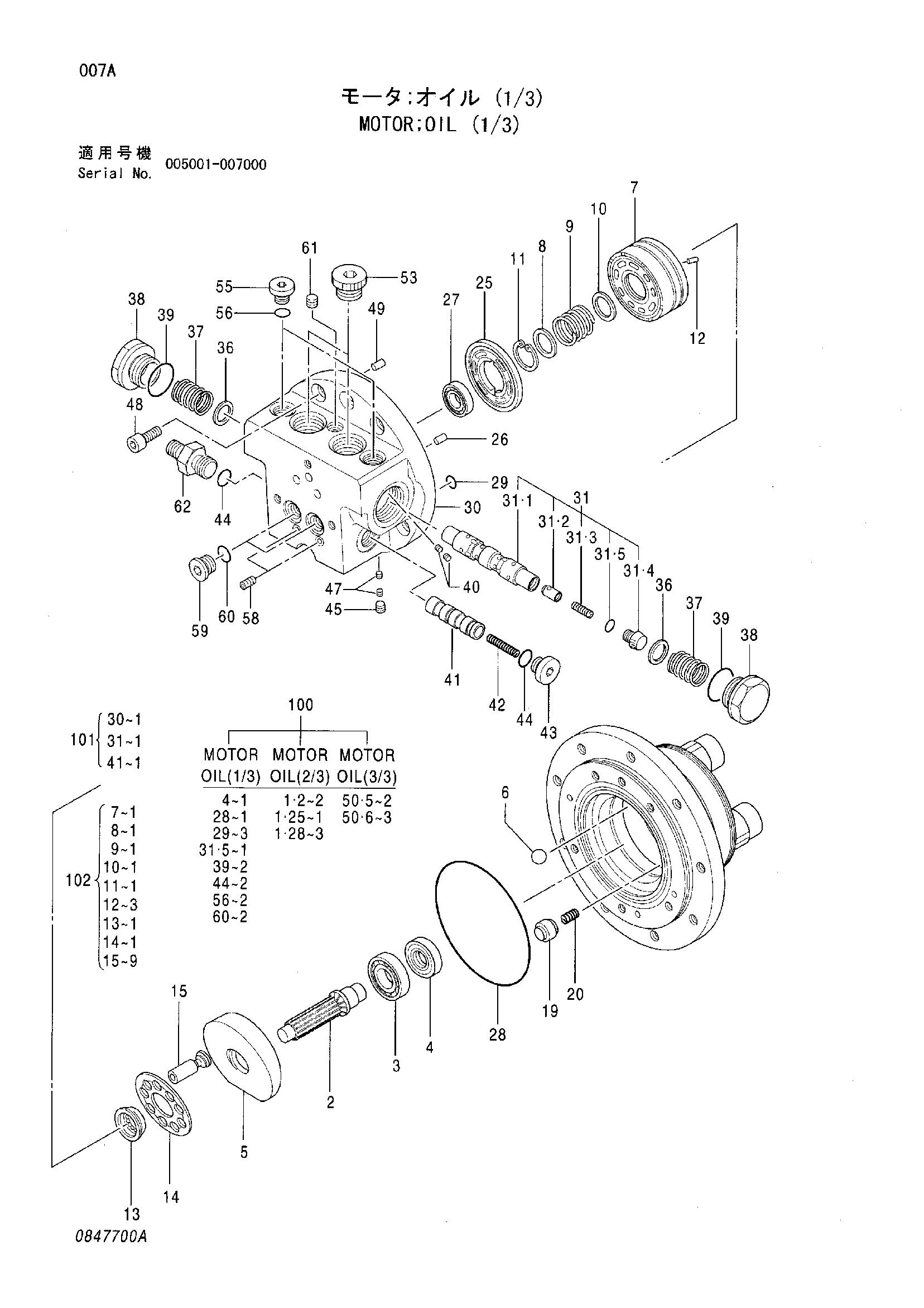

Гидромотор (1/3) — HITACHI ZX30U
Заводская схема «Гидромотор (1/3)» для HITACHI ZX30U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4466928 | Гидромотор | 1 | |
| 2 | 0436401 | Вал | 1 |
| 3 | 0436402 | Шариковый подшипник | 1 |
| 4 | 0733501 | Масляное уплотнение | 1 |
| 5 | 0750001 | Пластина | 1 |
| 6 | 0750002 | Шарик стеал | 2 |
| 19 | 0750003 | Поршень | 2 |
| 20 | 0436413 | Пружина | 2 |
| 25 | 0436414 | Пластина клапан | 1 |
| 26 | 0396703 | Палец | 1 |
| 27 | 0436415 | Шариковый подшипник | 1 |
| 28 | A810120 | Уплотнительное кольцо | 1 |
| 29 | 4506407 | Уплотнительное кольцо | 3 |
| 31-3 | 0398002 | Пружина | 2 |
| 31-4 | 0647901 | Пробка | 2 |
| 31-5 | 4506320 | Уплотнительное кольцо | 2 |
| 36 | 0398004 | Седло пружины | 2 |
| 37 | 0847701 | Пружина | 2 |
| 38 | 0831902 | Колпачок | 2 |
| 39 | 4506429 | Уплотнительное кольцо | 2 |
| 40 | 0158826 | Дроссель | 4 |
| 42 | 0436602 | Пружина | 1 |
| 43 | 0311336 | Пробка | 1 |
| 44 | 4509180 | Уплотнительное кольцо | 2 |
| 45 | 0352225 | Пробка | 2 |
| 47 | 0436603 | Дроссель | 4 |
| 48 | 0167922 | Болт с внутренним шестигранником | 6 |
| 49 | 0397910 | Палец | 2 |
| 55 | 0436608 | Пробка | 2 |
| 56 | 957366 | Уплотнительное кольцо | 2 |
| 58 | 0750010 | Пробка | 2 |
| 59 | 0647006 | Пробка | 2 |
| 60 | 4506408 | Уплотнительное кольцо | 2 |
| 61 | 94-2011 | Пробка | 1 |
| 62 | 0847702 | Пробка | 1 |
| 100 | 0847703 | Комплект уплотнений | 1 |
| 101 | 0847704 | Базовый пластина | 1 |
| 102 | 0733508 | Блок гидроцилиндра | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
