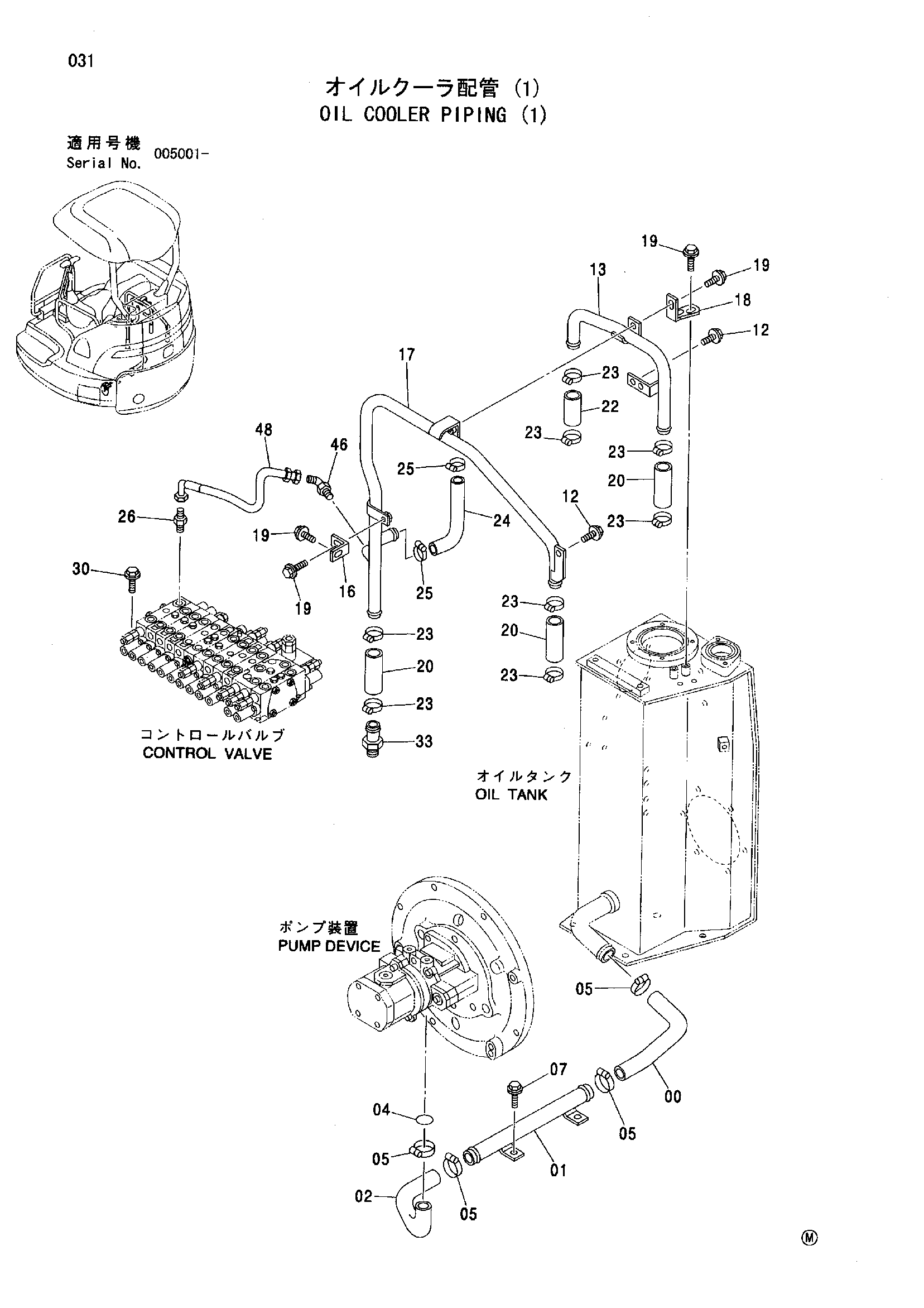

Масляный радиатор трубопроводы (1) — HITACHI ZX30U
Заводская схема «Масляный радиатор трубопроводы (1)» для HITACHI ZX30U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3085283 | Резиновый шланг | 1 |
| 01 | 8075555 | Всасывающая трубка | 1 |
| 02 | 3085282 | Резиновый шланг | 1 |
| 04 | A810040 | Уплотнительное кольцо | 1 |
| 05 | 4505385 | Хомут шланга | 4 |
| 07 | J051020 | Болт с шайбой | 2 |
| 07 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 07 | J271020 замена: J222010 | Болт с шайбой | 2 |
| 12 | J090820 | Болт с шайбой | 3 |
| 12 | J260820 замена: J900820 | Болт с шайбой | 3 |
| 12 | J260820 замена: A590108 | Болт с шайбой | 3 |
| 13 | 8086633 | Трубка | 1 |
| 16 | 4467007 | Кронштейн | 1 |
| 17 | 8086625 | Трубка | 1 |
| 18 | 4467004 | Кронштейн | 1 |
| 19 | J090820 | Болт с шайбой | 5 |
| 19 | J260820 замена: J900820 | Болт с шайбой | 5 |
| 19 | J260820 замена: A590108 | Болт с шайбой | 5 |
| 20 | 4120247 | Резиновый шланг | 3 |
| 22 | 4418644 | Резиновая прокладка | 1 |
| 23 | 4505243 | Хомут шланга | 8 |
| 24 | 4472668 | Резиновый шланг | 1 |
| 25 | 4504367 | Хомут шланга | 2 |
| 26 | 4042032 | Адаптер | 1 |
| 26A | 4506418 | Уплотнительное кольцо | 1 |
| 30 | J051025 | Болт с шайбой | 4 |
| 30 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 30 | J271025 замена: J222010 | Болт с шайбой | 4 |
| 33 | 4420493 | Адаптер | 1 |
| 33A | 4506418 | Уплотнительное кольцо | 1 |
| 46 | 4081336 | Угловой штуцер | 1 |
| 46A | 4506418 | Уплотнительное кольцо | 1 |
| 48 | 4476397 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
