Поворотная колонна — HITACHI ZX30U

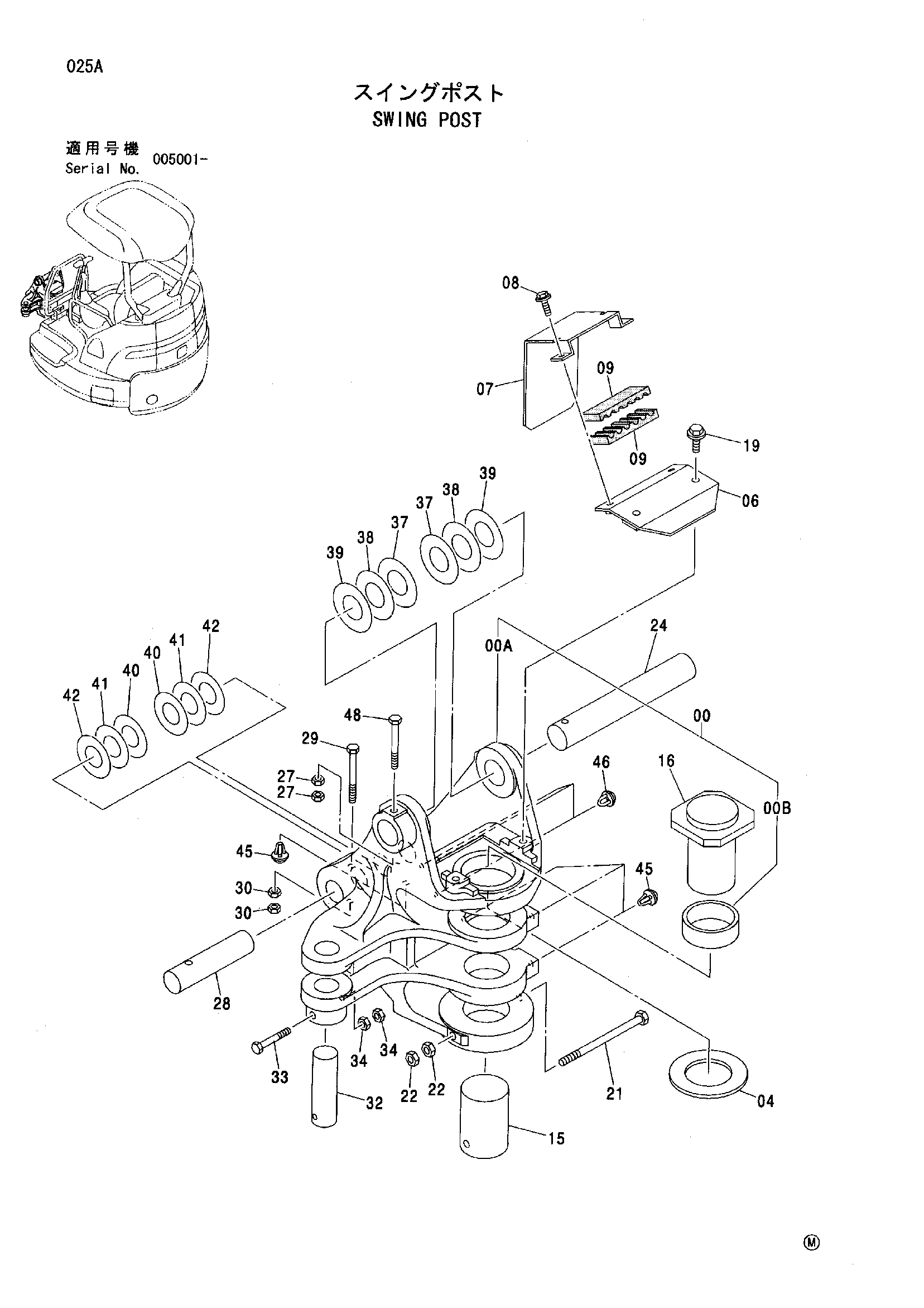

Заводская схема «Поворотная колонна» для HITACHI ZX30U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8088369 | Свингпост | 1 |
| 00A | 0003415 | Свингпост | 1 |
| 00B | 4416305 | Втулка | 1 |
| 04 | 4332769 | Упорная пластина | 1 |
| 06 | 8087889 | Крышка | 1 |
| 07 | 3085237 | Крышка | 1 |
| 08 | J090820 | Болт с шайбой | 2 |
| 08 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 08 | J260820 замена: A590108 | Болт с шайбой | 2 |
| 09 | 4427927 | Резиновая прокладка | 2 |
| 15 | 4433681 | Палец | 1 |
| 16 | 9752211 | Палец | 1 |
| 19 | J051230 | Болт с шайбой | 2 |
| 19 | J271230 замена: J901230 | Болт с шайбой | 2 |
| 19 | J271230 замена: J222012 | Болт с шайбой | 2 |
| 21 | J971414 замена: J901414 | Болт | 1 |
| 21 | J901414 | Болт | 1 |
| 22 | J231214 замена: J950014 | Гайка | 2 |
| 22 | J950014 | Гайка | 2 |
| 24 | 4416302 | Палец | 1 |
| 27 | J231212 замена: J950012 | Гайка | 2 |
| 27 | J950012 | Гайка | 2 |
| 28 | 4416301 | Палец | 1 |
| 29 | J971000 замена: J901000 | Болт | 1 |
| 29 | J901000 | Болт | 1 |
| 30 | J231210 замена: J950010 | Гайка | 2 |
| 30 | J950010 | Гайка | 2 |
| 32 | 4331965 | Палец | 1 |
| 33 | J971095 замена: J901095 | Болт | 1 |
| 33 | J901095 | Болт | 1 |
| 34 | J231210 замена: J950010 | Гайка | 2 |
| 34 | J950010 | Гайка | 2 |
| 37 | 4354256 | Регулировочная шайба 0.5 | 2 |
| 38 | 4354257 | Регулировочная шайба 0.8 | 2 |
| 39 | 4354258 | Регулировочная шайба 1.0 | 2 |
| 40 | 4352136 | Регулировочная шайба 0.9 | 2 |
| 41 | 4354259 | Регулировочная шайба 0.8 | 2 |
| 42 | 4354260 | Регулировочная шайба 1.0 | 2 |
| 45 | 4288579 | Пробка | 4 |
| 46 | 4361804 | Пробка | 3 |
| 48 | J971200 замена: J901200 | Болт | 1 |
| 48 | J901200 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
