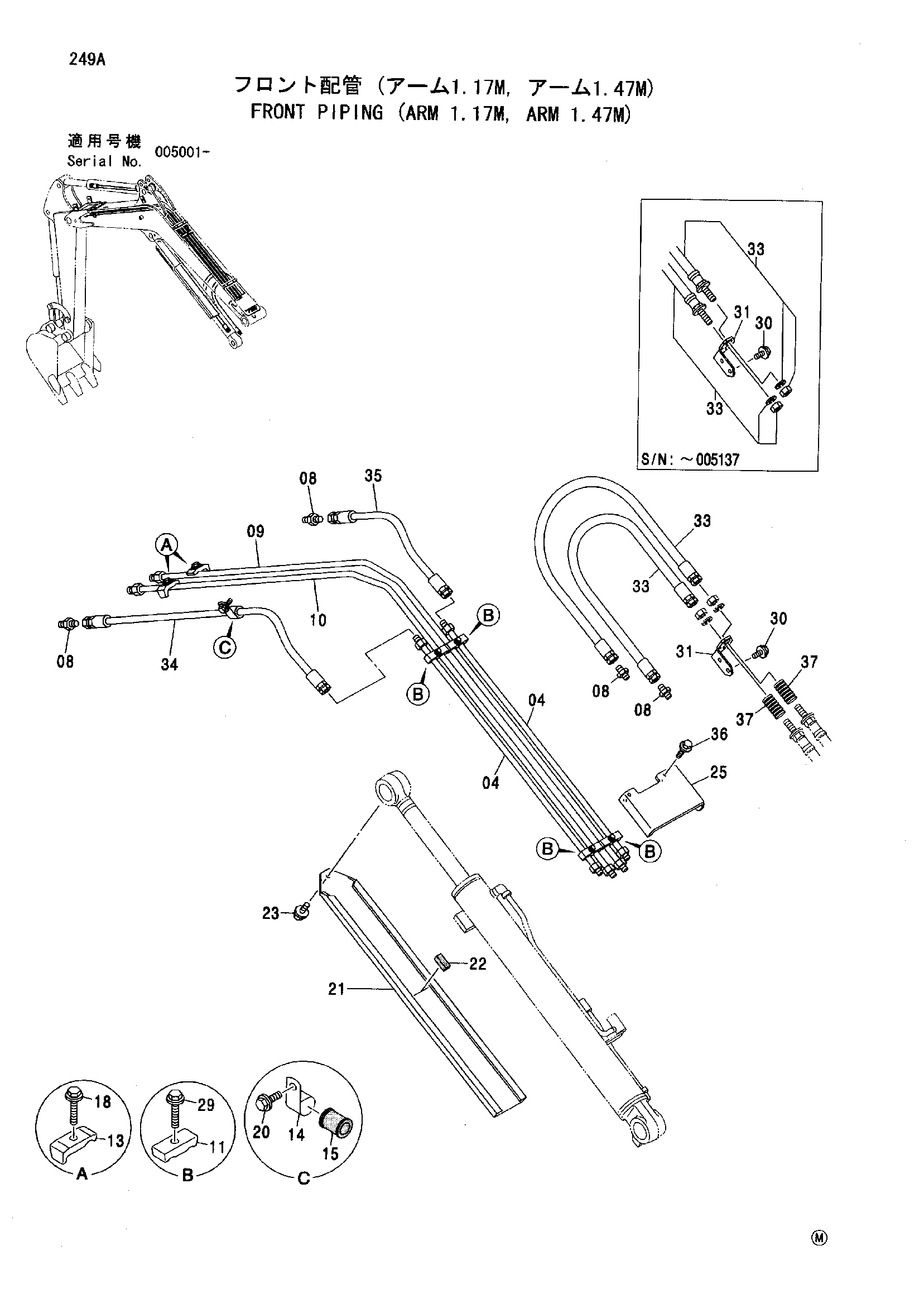

Гидролинии рабочего оборудования (рукоять 1.17M, рукоять 1.47M) — HITACHI ZX30U

Заводская схема «Гидролинии рабочего оборудования (рукоять 1.17M, рукоять 1.47M)» для HITACHI ZX30U. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
04	9752130 замена: 9760053	Трубка	2
04	9760053	Трубка	2
08	4042031	Адаптер	4
08A	4509180	Уплотнительное кольцо	1
09	8087302	Трубка	1
10	8087303	Трубка	1
11	4331314 замена: 4275545	Хомут трубки	4
11	4275545	Хомут трубки	4
13	4331315 замена: 4138227	Хомут трубки	2
13	4138227	Хомут трубки	2
14	4190277	Зажим	1
15	4374994	Резиновая втулка	1
18	J051035	Болт с шайбой	2
18	J271035 замена: J901035	Болт с шайбой	2
18	J271035 замена: J222010	Болт с шайбой	2
20	J090816	Болт с шайбой	1
20	J260816 замена: J900816	Болт с шайбой	1
20	J260816 замена: A590108	Болт с шайбой	1
21	3070379	Крышка	1
22	4352044	Резиновая прокладка	2
23	J051020	Болт с шайбой	1
23	J271020 замена: J901020	Болт с шайбой	1
23	J271020 замена: J222010	Болт с шайбой	1
25	8075327	Крышка	1
29	J090835	Болт с шайбой	4
29	J260835 замена: J900835	Болт с шайбой	4
29	J260835 замена: A590108	Болт с шайбой	4
30	J090816	Болт с шайбой	2
30	J260816 замена: J900816	Болт с шайбой	2
30	J260816 замена: A590108	Болт с шайбой	2
31	4423122	Кронштейн	1
33	4428818 замена: 4479852	Шланг	2
33	4428818 замена: 4479856	Шланг	2
33	4428818 замена: 4479854	Шланг	2
33	4428818 замена: 4479855	Шланг	2
33	4479852	Шланг	2
34	4427560	Шланг	1
35	4427561	Шланг	1
36	J080840	Болт с шайбой	2
36	J260840 замена: J900840	Болт с шайбой	2
36	J260840 замена: A590108	Болт с шайбой	2
37	4479856	Трубка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX30U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
