Блок кондиционера — HITACHI ZX30U

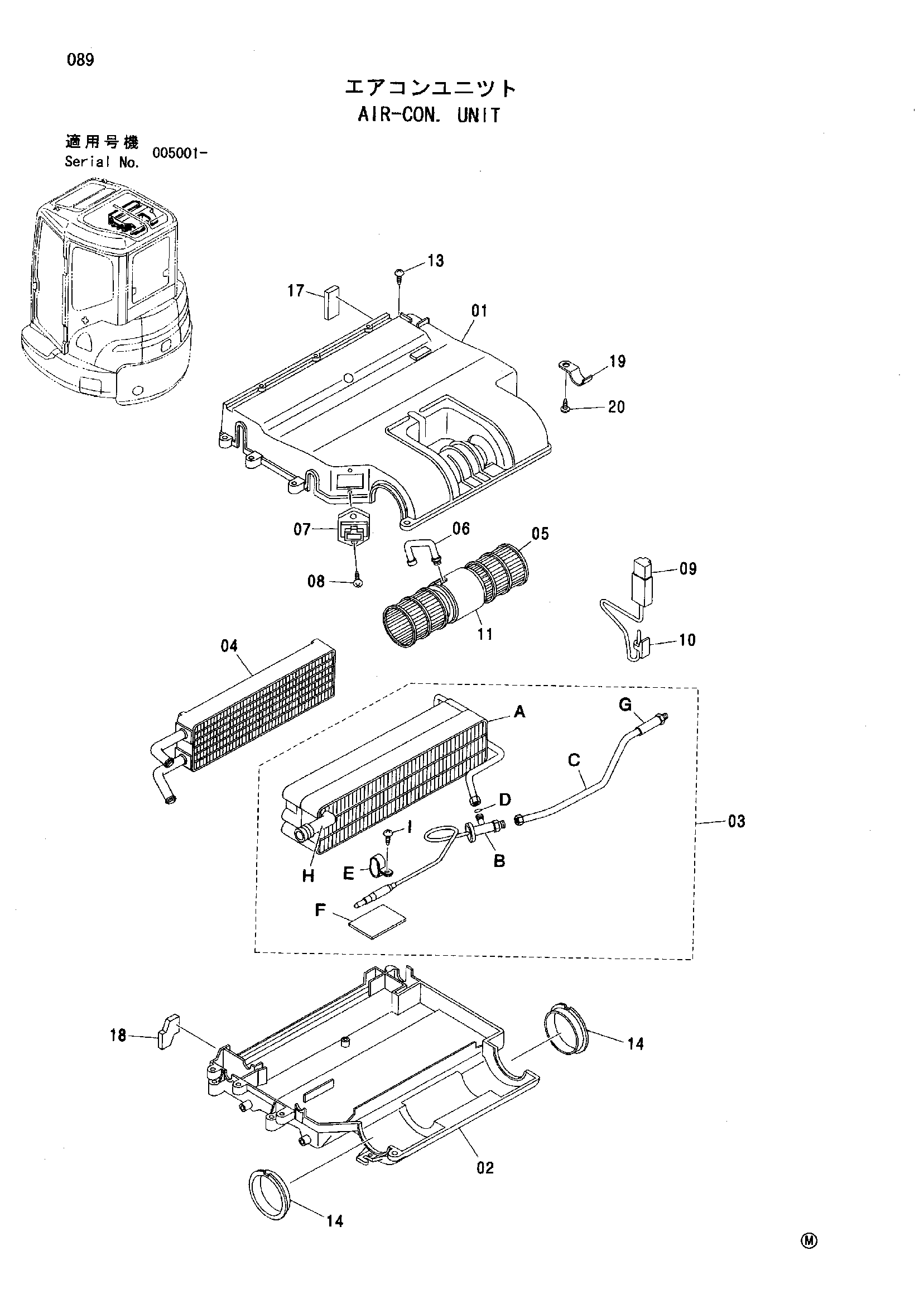

Заводская схема «Блок кондиционера» для HITACHI ZX30U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4413065 | Блок кондиционера | 1 | |
| 01 | 4606242 | Корпус | 1 |
| 02 | 4606243 | Корпус | 1 |
| 03 | 4606244 | Евапоратор в сборе | 1 |
| 03A | 4606245 | Евапоратор | 1 |
| 03B | 4606246 | Клапан | 1 |
| 03C | 4606247 | Трубка | 1 |
| 03D | 4351478 | Уплотнительное кольцо | 1 |
| 03E | 4606248 | Зажим | 1 |
| 03F | 4387294 | Изолятор | 1 |
| 03G | 4606249 | Изолятор | 1 |
| 03H | 4606250 | Изолятор | 1 |
| 03I | 4370310 | Самонарезающий винт | 1 |
| 04 | 4606251 | Отопитель | 1 |
| 05 | 4606252 | Гидромотор | 1 |
| 06 | 4606253 | Воздушный шланг | 1 |
| 07 | 4606254 | Резистор | 1 |
| 08 | 4370309 | Самонарезающий винт | 2 |
| 09 | 4606255 | Термостат | 1 |
| 10 | 4476713 | Зажим | 1 |
| 11 | 4606256 | Виброизолятор | 1 |
| 13 | 4370309 | Самонарезающий винт | 14 |
| 14 | 4606257 | Направляющая | 2 |
| 17 | 4606258 | Накладка | 1 |
| 18 | 4606259 | Накладка | 1 |
| 19 | 4606260 | Зажим | 1 |
| 20 | 4606261 | Самонарезающий винт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
