Гидролинии хода — HITACHI ZX30U

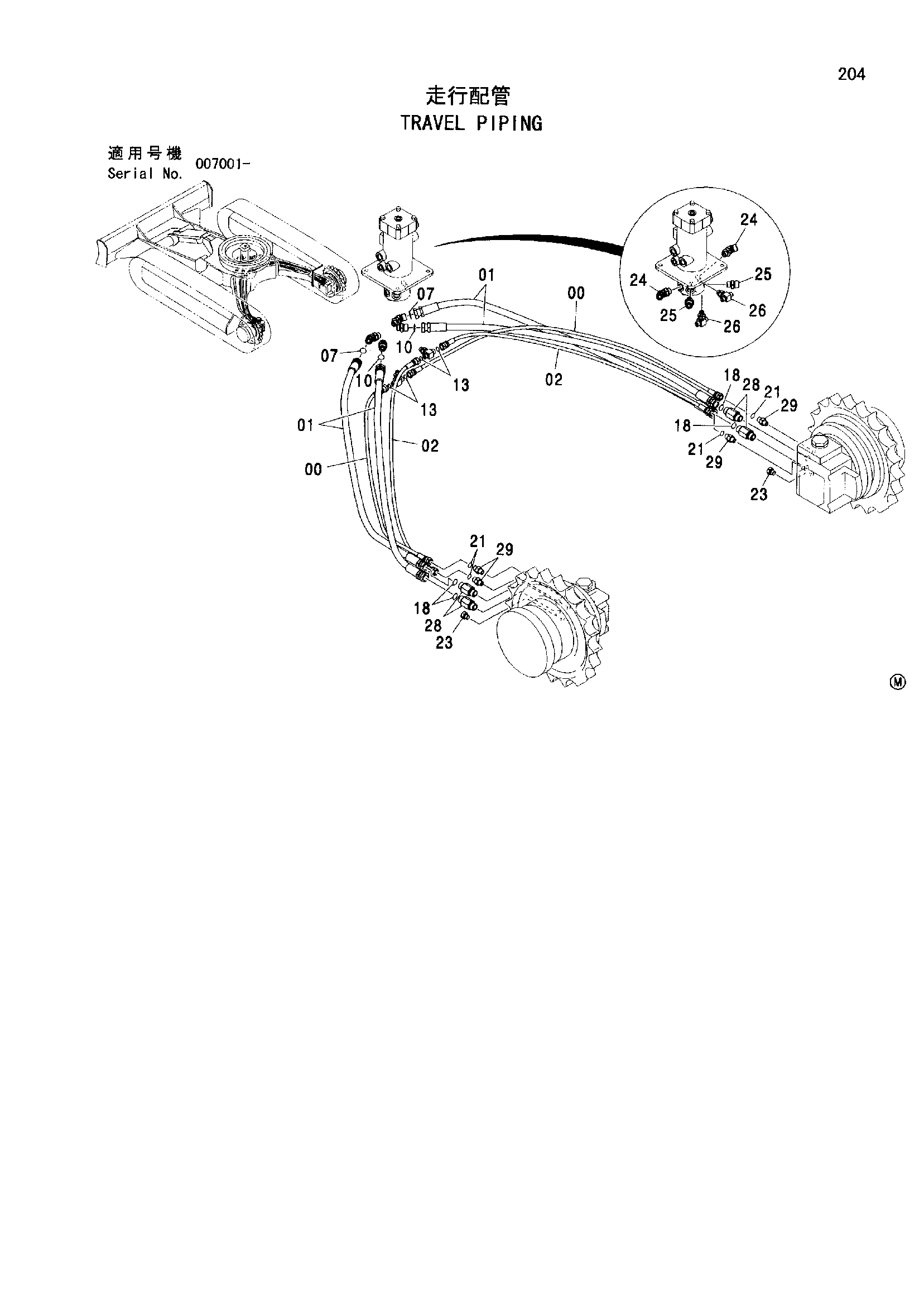

Заводская схема «Гидролинии хода» для HITACHI ZX30U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3101888 | Шланг | 2 |
| 01 | 3101939 | Шланг | 4 |
| 02 | 3101940 | Шланг | 2 |
| 07 | 4138938 | Уплотнительное кольцо | 2 |
| 10 | 4138938 | Уплотнительное кольцо | 2 |
| 13 | 4154235 | Уплотнительное кольцо | 4 |
| 18 | 4138938 | Уплотнительное кольцо | 4 |
| 21 | 4154235 | Уплотнительное кольцо | 4 |
| 23 | A885002 | Пробка | 2 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4616942 | Угловой штуцер | 2 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4616943 | Адаптер | 2 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 4617461 | Тройник | 2 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4620271 | Адаптер | 4 |
| 28A | 4506418 | Уплотнительное кольцо | 1 |
| 29 | 4620352 | Адаптер | 4 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
