Дополнительные гидролинии (верхняя платформа) — HITACHI ZX30U

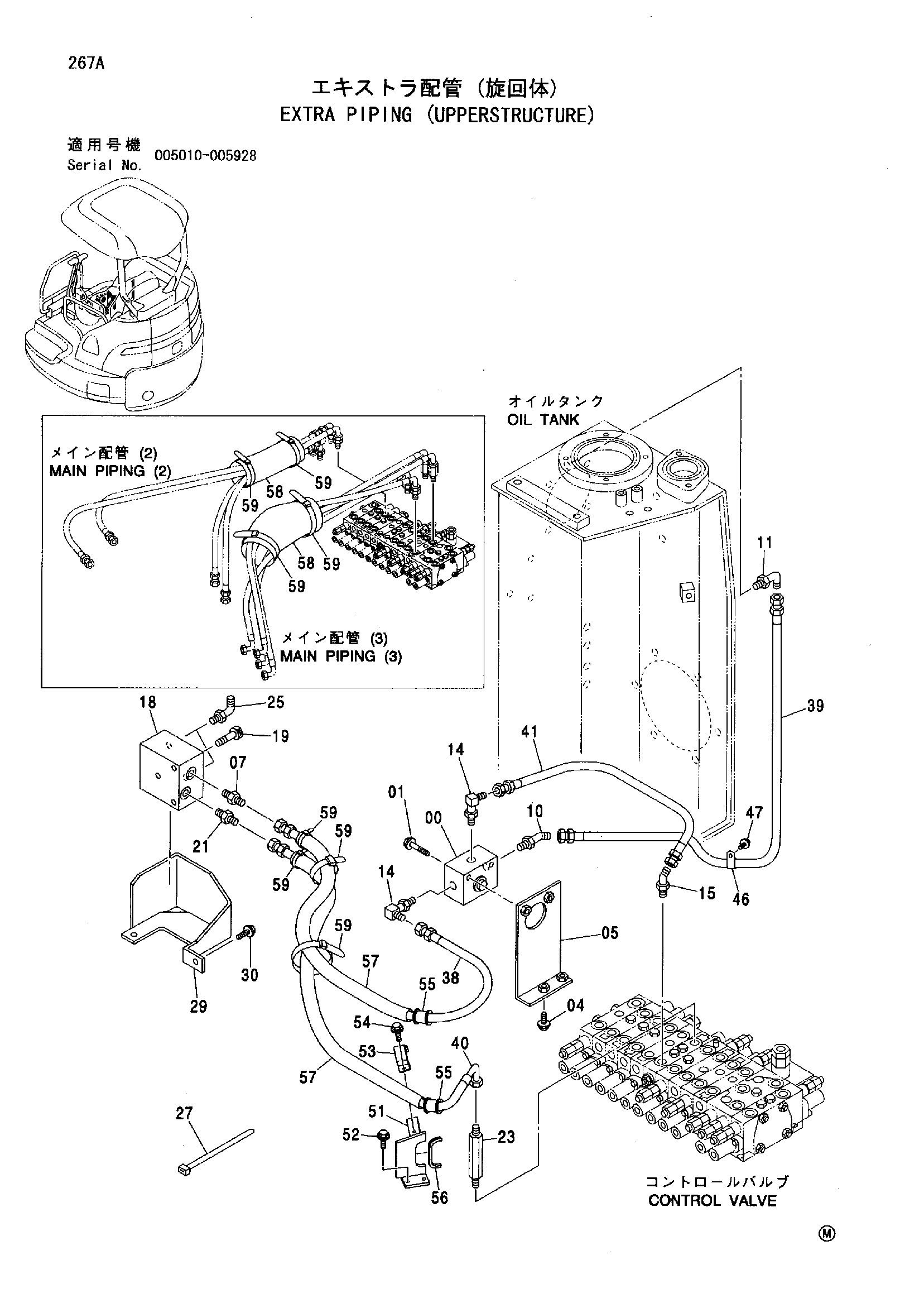

Заводская схема «Дополнительные гидролинии (верхняя платформа)» для HITACHI ZX30U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4340948 | Клапан селектор | 1 |
| 01 | J090865 | Болт с шайбой | 2 |
| 01 | J260865 замена: J900865 | Болт с шайбой | 2 |
| 01 | J260865 замена: A590108 | Болт с шайбой | 2 |
| 04 | J090825 | Болт с шайбой | 2 |
| 04 | J260825 замена: J900825 | Болт с шайбой | 2 |
| 04 | J260825 замена: A590108 | Болт с шайбой | 2 |
| 05 | 8089229 | Кронштейн | 1 |
| 07 | 4042032 | Адаптер | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4173019 | Угловой штуцер | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4169596 | Угловой штуцер | 1 |
| 11A | 4506429 | Уплотнительное кольцо | 1 |
| 14 | 4434983 | Угловой штуцер | 2 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4173018 | Угловой штуцер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 3078513 | Коллектор | 1 |
| 19 | J770855 замена: J780855 | Болт с внутренним шестигранником | 3 |
| 19 | J780855 | Болт с внутренним шестигранником | 3 |
| 21 | 4042032 | Адаптер | 1 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | 4467386 | Адаптер | 1 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4037760 | Угловой штуцер | 2 |
| 25A | 4506418 | Уплотнительное кольцо | 1 |
| 27 | 4055312 | Ленточный зажим | 3 |
| 29 | 8078075 | Крышка | 1 |
| 30 | J051025 | Болт с шайбой | 2 |
| 30 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 30 | J271025 замена: J222010 | Болт с шайбой | 2 |
| 38 | 4615740 | Шланг | 1 |
| 39 | 4473033 | Шланг | 1 |
| 40 | 4615741 | Шланг | 1 |
| 41 | 4473035 | Шланг | 1 |
| 46 | 4190263 | Зажим | 1 |
| 47 | J051025 | Болт с шайбой | 1 |
| 47 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 47 | J271025 замена: J222010 | Болт с шайбой | 1 |
| 51 | 8095042 | Браккт | 1 |
| 52 | J051240 | Болт с шайбой | 2 |
| 52 | J271240 замена: J901240 | Болт с шайбой | 2 |
| 52 | J271240 замена: J222012 | Болт с шайбой | 2 |
| 53 | 8095046 | Кронштейн | 1 |
| 54 | J051022 | Болт с шайбой | 1 |
| 54 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 54 | J271020 замена: J222010 | Болт с шайбой | 1 |
| 55 | 4463996 | Резиновая втулка | 2 |
| 56 | 4615770 | Амортизатор | 1 |
| 57 | 4615888 | Шланг | 2 |
| 58 | 4370544 | Сиденье резиновый | 2 |
| 59 | 4055312 | Ленточный зажим | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
