Основные гидролинии (2) — HITACHI ZX30U

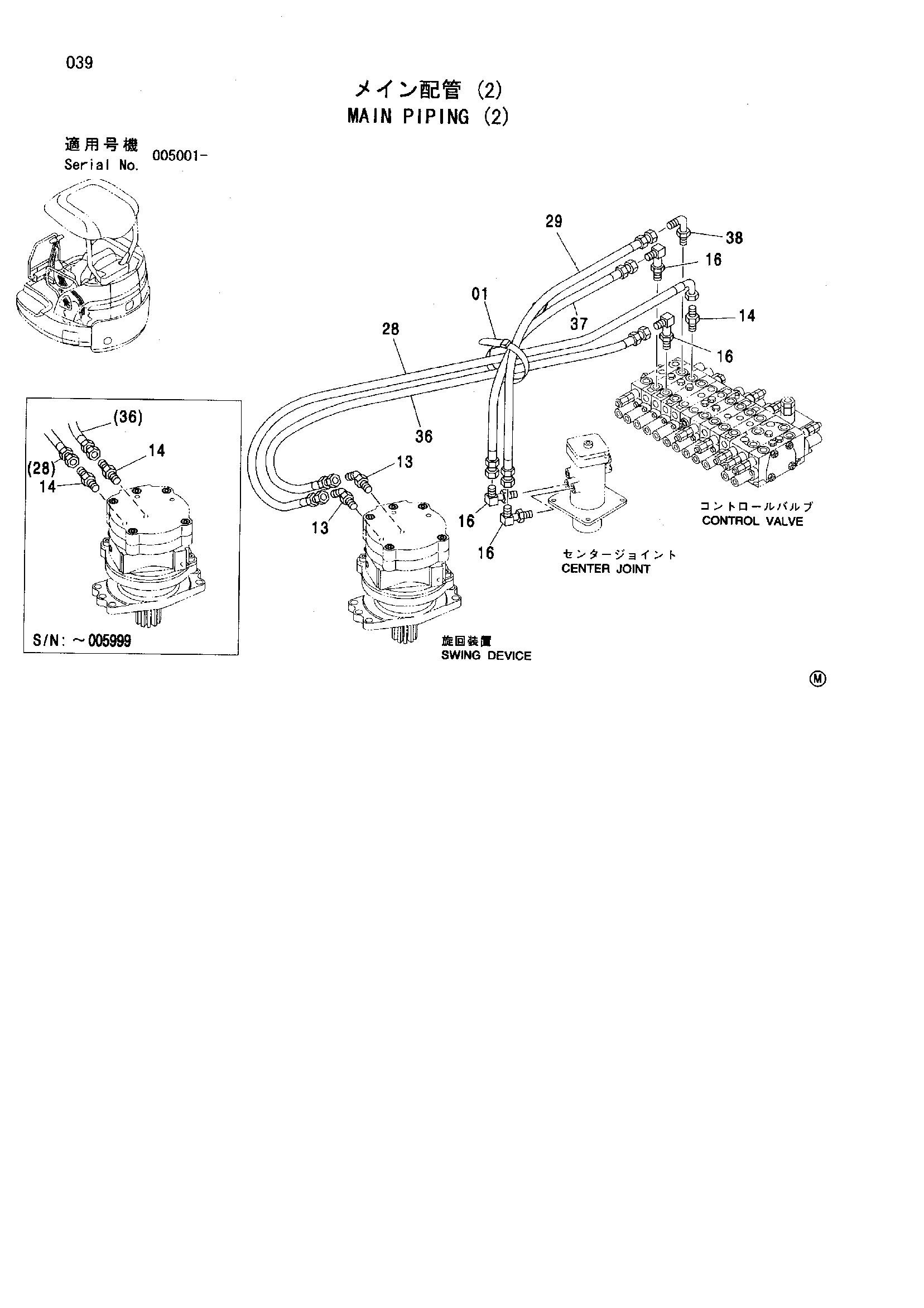

Заводская схема «Основные гидролинии (2)» для HITACHI ZX30U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4055312 | Ленточный зажим | 1 |
| 13 | 4095133 | Угловой штуцер | 2 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4042031 | Адаптер | 3 |
| 14 | 4042031 | Адаптер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4468520 | Угловой штуцер | 4 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4472939 | Шланг | 1 |
| 29 | 4472940 | Шланг | 1 |
| 36 | 4472947 | Шланг | 1 |
| 37 | 4472948 | Шланг | 1 |
| 38 | 4162917 | Угловой штуцер | 1 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
