Стрела трубопроводы (2) — HITACHI ZX300W

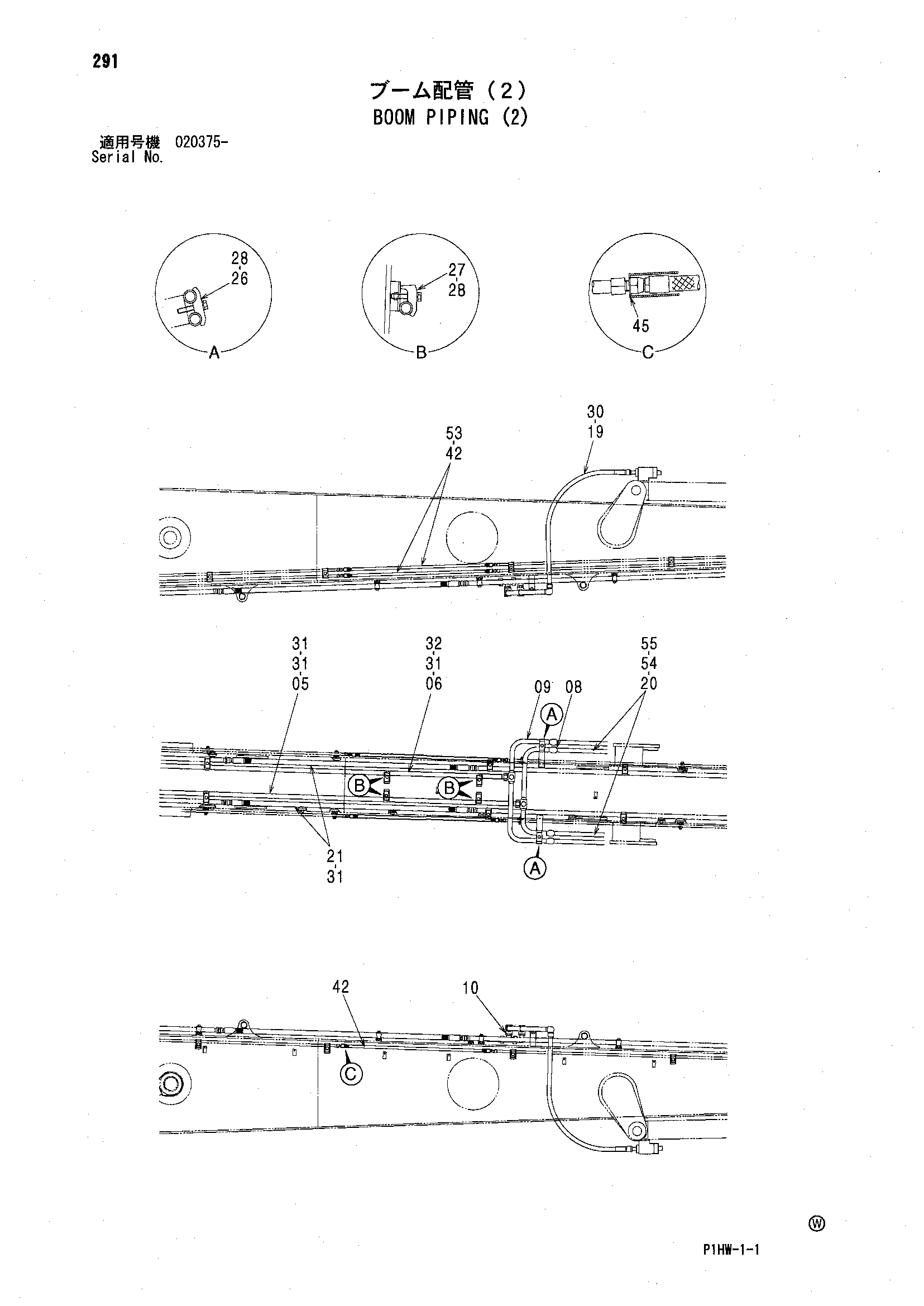

Заводская схема «Стрела трубопроводы (2)» для HITACHI ZX300W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 8097846 | Трубка | 1 |
| 06 | 8097847 | Трубка | 1 |
| 08 | 9763285 | Трубка | 1 |
| 09 | 9763284 | Трубка | 1 |
| 10 | 4208474 | Угловой штуцер | 2 |
| 10A | 4506429 | Уплотнительное кольцо | 1 |
| 19 | 4303121 | Шланг | 2 |
| 20 | 4626274 | Шланг | 2 |
| 21 | 4286876 | Шланг | 2 |
| 26 | 4189860 | Хомут трубки | 2 |
| 27 | 4190127 | Хомут трубки | 4 |
| 28 | J271270 | Болт с шайбой | 6 |
| 28A | J901270 | Болт | 1 |
| 28B | J222012 | Шайба | 1 |
| 30 | 4187308 | Уплотнительное кольцо | 2 |
| 31 | 4187328 | Уплотнительное кольцо | 4 |
| 32 | 4187329 | Уплотнительное кольцо | 1 |
| 42 | 4384842 | Шланг | 3 |
| 45 | 4073050 | Шайба | 1 |
| 54 | 4187308 | Уплотнительное кольцо | 2 |
| 55 | 971489 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX300W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
